Önceki makalede, çok popüler olan beton yapılardaki çatlakların analizi, yargısı ve tedavisi - sütun bölümünden bahsedildi. Bugün size beton kirişlerdeki yapısal çatlakların analizi ve tedavisi hakkında bir makale sunmaya devam edeceğiz.

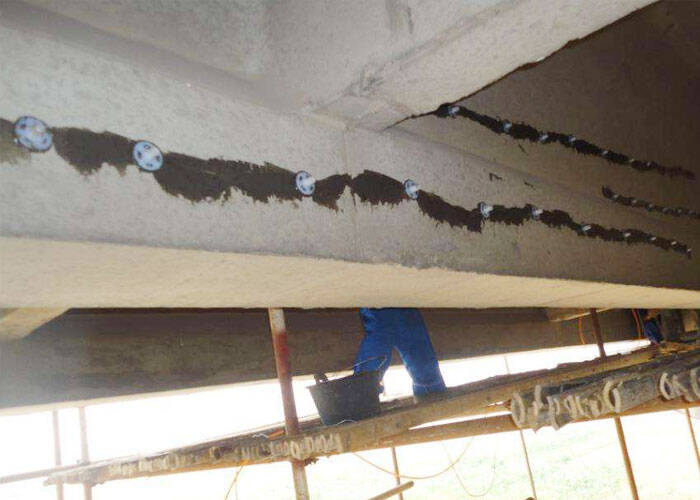

Kirişin farklı stres koşulları farklı çatlak biçimlerine neden olabilir. Kiriş gücü bakış açısından, yatay kirişler esasen plakaların yükünü taşır ve bazen konsantre yüklere de maruz kalabilirler. Kiriş taşıma kapasitesinin ana etkisi, kirişin ortasında daha olumlu bükme anları olan bükme momentidir; Desteğin kenarında daha olumsuz bükme anları vardır ve bazı durumlarda önemli kesme kuvvetleri de vardır.

Yerel konsantre edilmiş askı yükler çekme çatlaklarına neden olabilir. Bu tür çatlaklar yapısal hasara eğilimlidir ve derhal güçlendirilmelidir.

Farklı yük taşıma ve kısıtlama koşulları nedeniyle, kiriş bükülmesi tarafından oluşturulan iki tip dikey çatlak vardır: kirişin üstünde her iki ucunda olumsuz moment çatlakları ve orta span kirişinin altında olumsuz moment çatlakları. Bazen, sıkıştırma bölgesindeki beton parçalanması nedeniyle bükme ve sıkıştırma çatlakları oluşabilir.

Kenar kirişleri ve asimetrik yükler gibi koşullarda, ayrıca torsiyon kuvvetlerine maruz kalıp, kiriş ekseni ile diagonal olarak kesişen çeşitli çatlaklara neden olabilirler.

Beton bileşenler sıcaklık, küçülme ve diğer faktörler nedeniyle sınırlı çekme gerilimi birikebilir ve kiriş ortasında dolaylı çatlaklara neden olabilir. Bu tür çatlaklar kiriş eksenine diki olacak ve bazen takviye ile sınırlı olacak, sonuçta kirişin belinde jujube şeklindeki çatlaklar olur.

Bu makale, beton yapılardaki çatlakların konumunu ve morfolojisini ipuçlar olarak alır, 14 yaygın çatlakun nedenlerini, özelliklerini ve yapılarındaki etkilerini listeler ve hedefli tedavi önerileri sunar.

1.

Çapraz kenar kiriş bel alanı

Diagonal çatlak, ortada geniş ve her iki ucunda dar

Krak oluşumunun nedenleri?

Yetersiz beton dayanımı

Konsantre yük eylemi

Bölüm çok küçük

Yerel kusurlar

Halka takviyesinin yetersiz takviyesi

Krak mı?

Stres çatlakları

Karın kesme çatlaku

Çatlakların etkisi mi?

Yetersiz kesme taşıma kapasitesi

Kırılgan başarısızlığa neden olması kolay

Dayanıklılığı Etkiler

Krak tedavisi mi?

Kapat onu.

Gerekirse takviye tedavisi

2.

Span kenarına konsantre yük

Diagonal, kiriş iki yarıya bölünür

Krak oluşumunun nedenleri?

Yetersiz beton dayanımı

Büyük kesme aralıklarında konsantre yük

Bölüm çok küçük

Yerel kusurlar

Halka takviyesinin yetersiz takviyesi

Krak mı?

Stres çatlakları

Diagonal açılış çatlaku

Çatlakların etkisi mi?

Yetersiz kesme taşıma kapasitesi

Kırılgan arıza neden

Dayanıklılığı Etkiler

güvensizlik

Krak tedavisi mi?

Takviye tedavisi

3.

Kiriştin kenarındaki konsantre yük bölgesi

Çapraz kenar diagonal dişli çatlaklar

Krak oluşumunun nedenleri?

Kenarda büyük konsantre yük

Yetersiz alkali gücü

Bölüm çok küçük

Yerel kusurlar

Yetersiz yatay bükme takviyesi ve delme arızası

Krak mı?

Stres çatlakları

Punch kesim çatlak

Çatlakların etkisi mi?

Yetersiz kesme taşıma kapasitesi

Kırılgan arıza neden

Dayanıklılığı Etkiler

güvensizlik

Krak tedavisi mi?

Takviye tedavisi

4.

Orta aralıkta büyük bir aralığa yükseklik oranına sahip bir kiriş

Orta aralıkta birden fazla diagonal paralel çatlaklar

Krak oluşumunun nedenleri?

Her iki ucundaki farklı çözüm

Zorlu kayıt, sınırlı iç güçlere neden olur

Krak mı?

Stres çatlakları

Karın kesme çatlaku

Çatlakların etkisi mi?

güvensizlik

Görünürlüğü Etkiler

Kesme taşıma kapasitesi üzerindeki etki

Dayanıklılığı Etkiler

Krak tedavisi mi?

Kapat onu.

Gerekirse takviye

5.

Orta ve alt bölgelerde

Alttan yukarıya dikey çatlaklar, nüfuz etmez

Krak oluşumunun nedenleri?

Gerginlik altında pozitif bükme anı

Kalıbın çok erken çözülmesi

Yetersiz güç

Yetersiz takviye

Krak mı?

Stres çatlakları

İnşaat çatlakları

Çatlakların etkisi mi?

güvensizlik

Görünürlüğü Etkiler

Yük taşıma kapasitesini etkilemez

Dayanıklılığı Etkiler

Krak tedavisi mi?

Kapat onu.

Gerekirse takviye

6.

Kiriş kenarının altındaki alan

Diagonal eğri şekil, kirişin üst kısmında asılı

Krak oluşumunun nedenleri?

Çapraz kenar konsantre güç

Pozitif bükme momenti bükme gücü

Krak mı?

Stres çatlakları

Bükme kesme diagonal çatlak

Çatlakların etkisi mi?

Çapraz kenar konsantre güç

Pozitif bükme momenti bükme gücü çatlakları kesme gücü altında eğimli olarak gelişir

Krak tedavisi mi?

Kapat ve başa çıkar.

Gerekirse takviye

7.

Kiriş kenarının üst tarafındaki alan

Diagonal eğri şekil, kirişin alt kısmında asılı

Krak oluşumunun nedenleri?

Çapraz kenar konsantre güç

Negatif bükme momenti bükme kuvveti çatlakları kesme kuvveti altında eğimli olarak gelişir

Krak mı?

Stres çatlakları

Bükme kesme diagonal çatlak

Çatlakların etkisi mi?

güvensizlik

Görünürlüğü Etkiler

Genişlik büyük olduğunda, taşıma kapasitesini etkiler

Dayanıklılığı Etkiler

Krak tedavisi mi?

Kapat ve başa çıkar.

Gerekirse takviye
