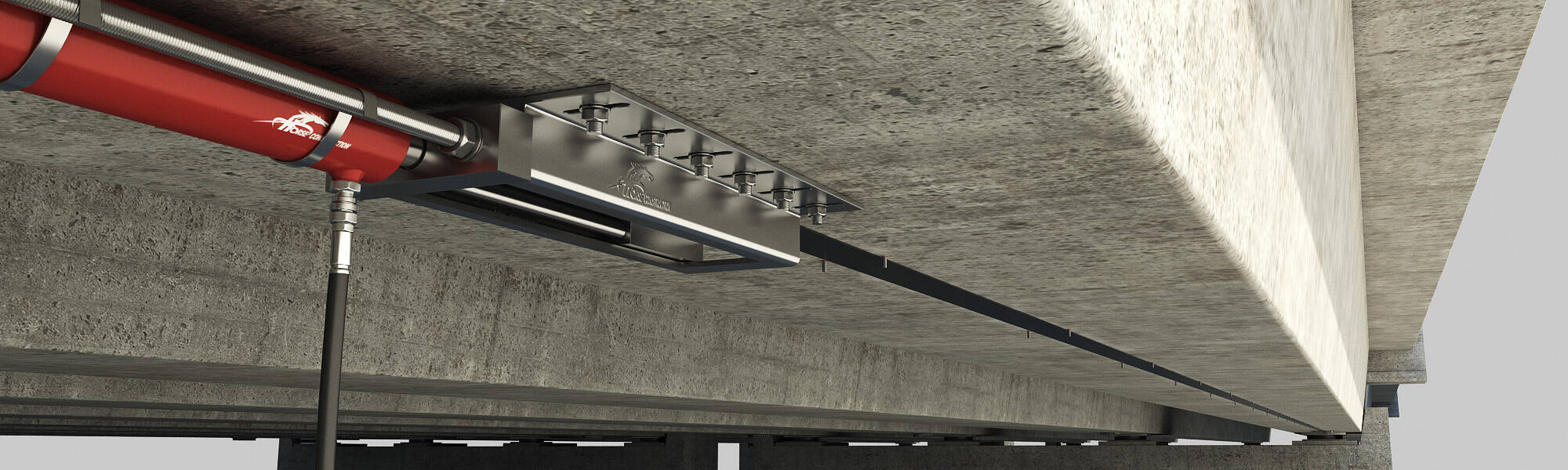

Ön stresli karbon levhası, mükemmel performans ve geniş uygulama beklentilerine sahip yeni bir yapısal takviye malzemesidir. Ön gerilmiş karbon levhalarının takviye etkisini sağlamak için, süreç adımlarını kesinlikle takip etmek gerekir. Aşağıda önceden gerilmiş karbon levha takviyesi için inşaat sürecinin genel bir bakışı:

01

İnşaat hazırlığı

İnşaat sahasının ve demirbeton bileşenlerinin gerçek durumuna dayanarak, inşaat planını ve inşaat planını belirlemek için tasarım çizimleriyle karşılaştırın ve inşaattan önce iyi hazırlayın.

Malzemeler ve ana makineler

Ana malzemeler: karbon fiber laminat, önceden gerilmiş demirleme, karbon fiber laminat yapıştırıcı, tamir yapıştırıcı, kimyasal demir cıvataları, sıkıştırma plakaları vb.

Ana ekipman: beton sondaj ve yuvalama ve cilalama aletleri, önceden gerilmiş gerginlik ekipmanı, karıştırıcı vb.

Çalışma koşulları

İnşaat 5 ℃ üzerindeki ortam sıcaklığı koşullarında yapılmalıdır. Ortam sıcaklığı 5 ° C'nin altındaysa, düşük sıcaklığa uygun özel yapıştırıcılar kullanılmalıdır veya diğer ısıtma tedavisi önlemleri alınmalıdır. Sıcaklık 0 ° C'nin altındaysa, inşaat askıya alınmalıdır.

Yerde test edilen betonun mukavemet derecesi C25'ten daha düşük olmamalı ve beton yüzeyinin pozitif çekme bağlama mukavemeti 2.0MPa'dan daha düşük olmamalıdır.

Yüzey işleme

Yağ lekelerini, kırılgan ve gevşek katmanları çıkarmak için demirbeton bileşenlerinin yüzeyini parlayın ve temizleyin, temiz ve uygun bir yüzey sertliğini sağlayın.

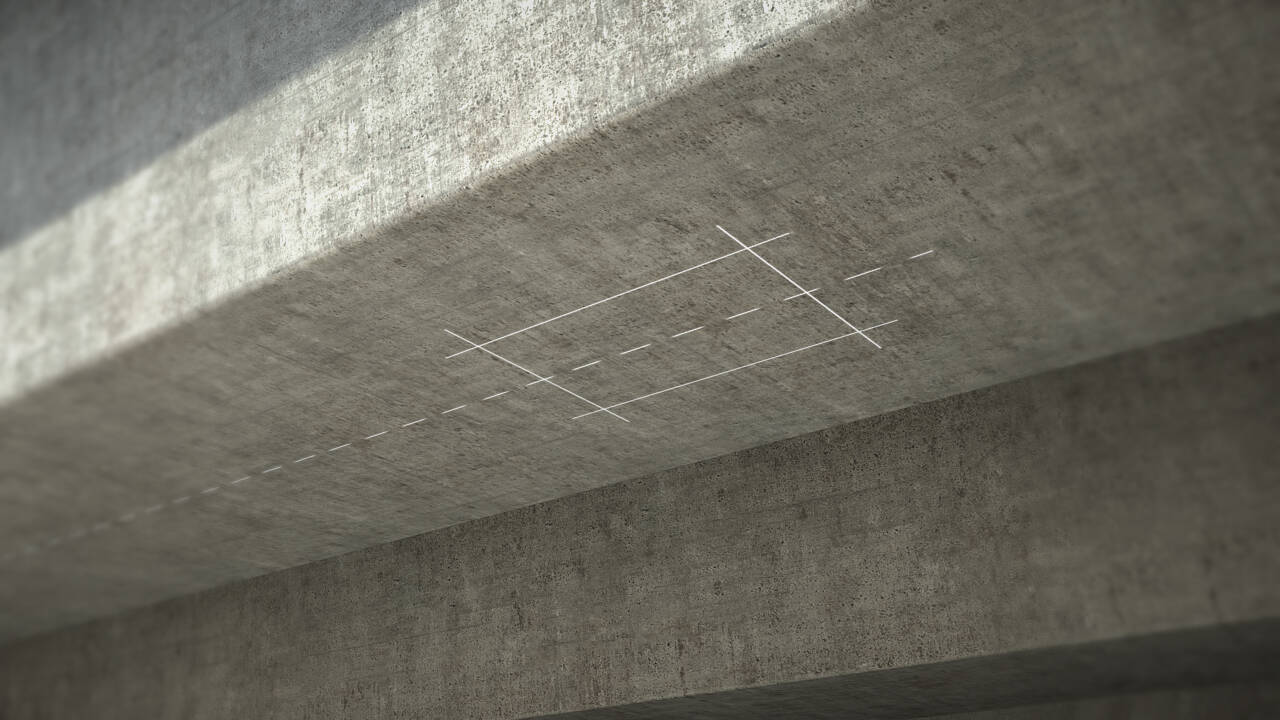

Konumlama ve düzenleme

Tasarım çizimlerine göre inşaat kapsamında düzenleme işlemlerini gerçekleştirin.

02

Çapa cıvataları dikme

Doğru sondaj, önceden gerilmiş karbon plakasının gerilim yerine doğru bir şekilde kurulduğunu sağlar.

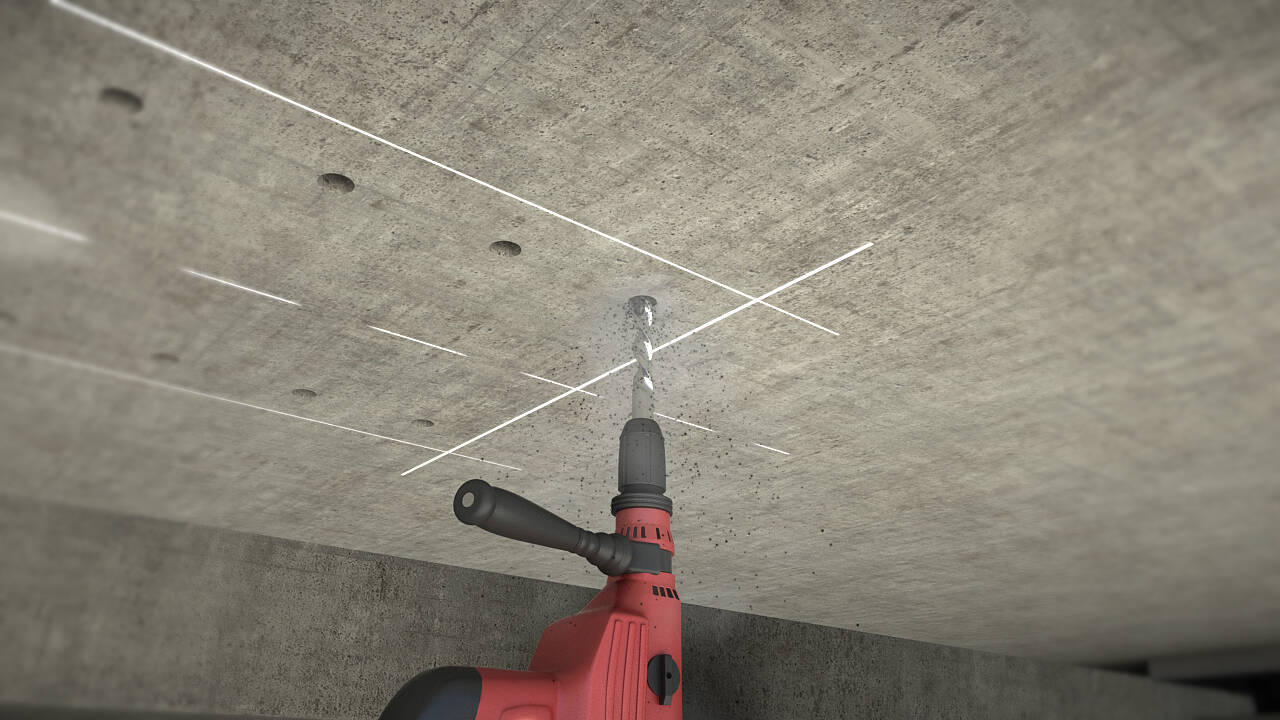

Sondaj

Düzenle belirlenen konumlanmaya göre, sondaj için elektrikli bir çekiç kullanırken, sondaj merkezi çizgisinin beton kiriş yüzeyine diki olması ve sondaj merkezi konumunun sapması 3mm'yi aşmamalıdır.

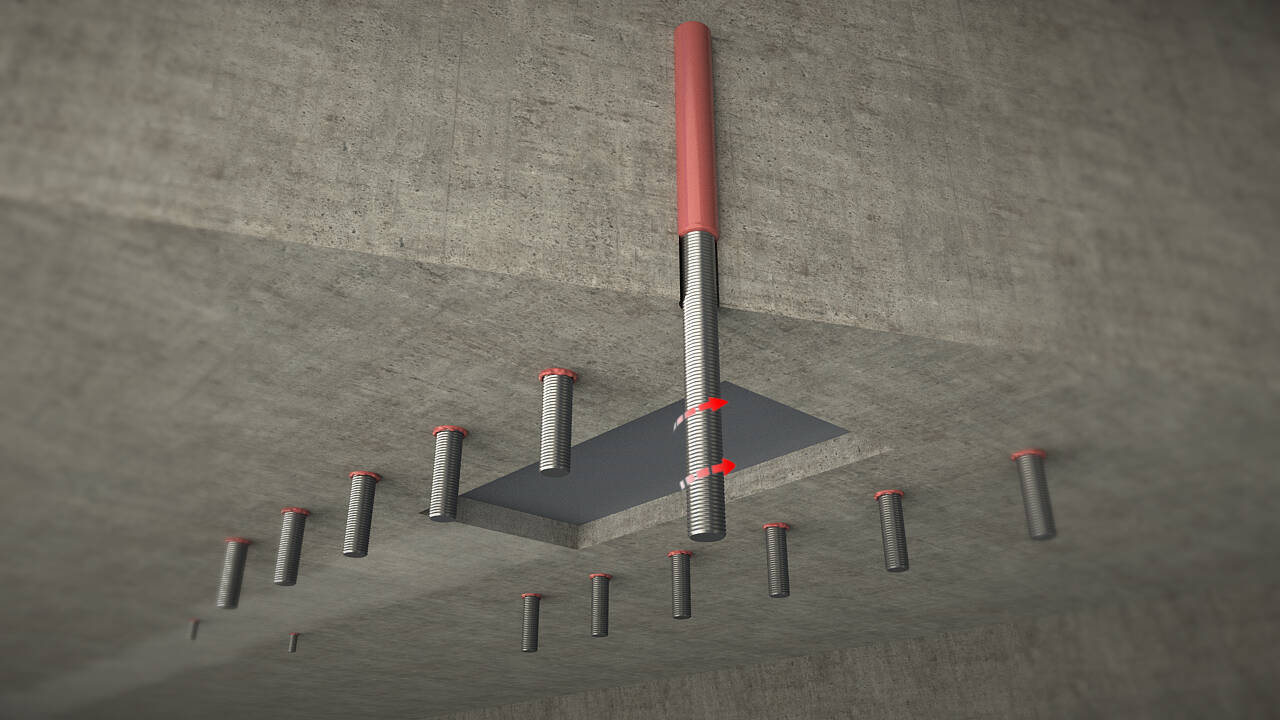

Çapa cıvataları dikme

Kimyasal çapa cıvataları kullanırken veya implant cıvatalarına yapıştırıcı eklerken, delikteki yapıştırıcının dolu olduğundan ve cıvatanın kiriş yüzeyine diki olduğundan emin olmalıdır. Çapa cıvatası sınıfı 8.8'den daha düşük olmamalıdır.

03

Çapalar Yükleme

Ön gerilmiş karbon panellerinin çekirdek sistemi.

Yuvalama ve kesim

Demre alanı boyunca olukları kesin, onarım yapıştırıcısı ile onarın ve sertleştikten sonra düz cilalayın.

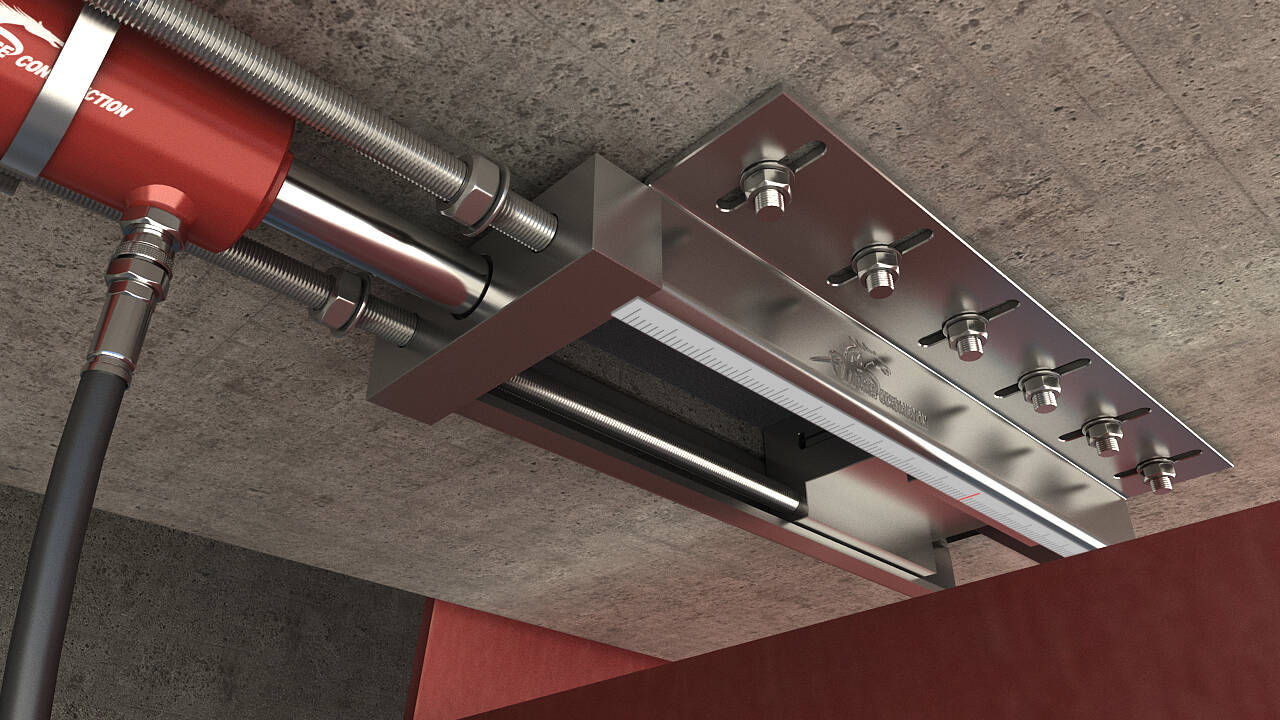

Kurulum ayrıntıları

Sınır çerçevesini yükleyin, çapa bloklarını sınır çerçevelerinin içinde her iki ucuna yerleştirin, merkez çizgisini tutarlı tutun ve sınır çerçevesinin içindeki çapa bloklarının normal olarak kaydırabileceğinden emin olun.

Dikkatler

Çapanın kurulumundan sonra, delme sapması düzeltmesi nedeniyle çapa ile cıvata arasındaki boşluk kurulum sırasında epoksi tamir yapışkanı ile doldurulmalıdır. Çapanın iki ucu ve beton arasındaki boşluk da epoksi onarım yapıştırıcısı ile doldurulmalı veya düzeltilmelidir.

04

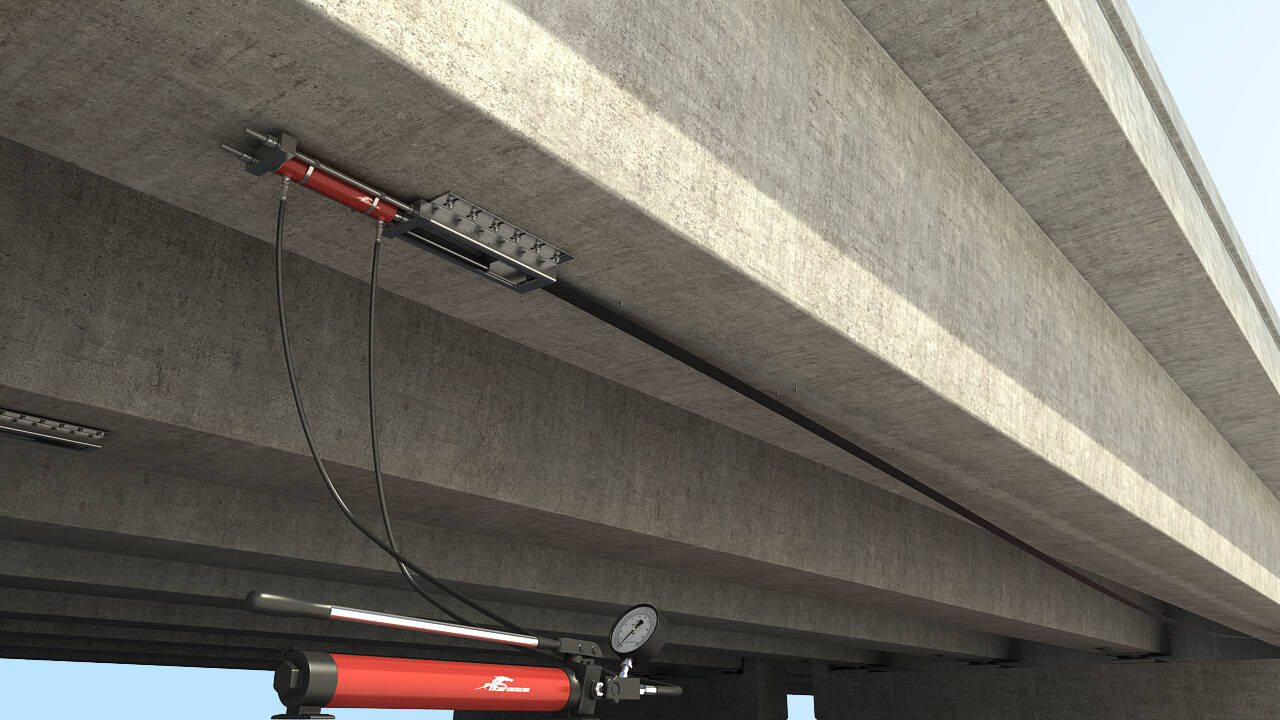

Ön gerginleme

Ön stresli karbon laminatının inşaatında önemli adımlardan biri.

Yavaş yavaş gerginlik

Karbon fiber laminatı yükleyin ve karbon fiber laminatı düzeltmek için vidayı sıkıştırın. Gerilme bracketini ve jacki yatay bir pozisyona yerleştirin ve tasarım çekme gerilim değerinin% 15'ine gerilmeye basınç uygulayın. Karbon fiber laminatı ve iki uç çapa arasındaki kiriş yüzeyi arasında bir boşluk olup olmadığını kontrol edin. Karbon fiber laminatı ve beton arasında yüksek bir konveks temas noktası veya yüzey varsa, basınçsızlaştırılmalı, parçalanmalı, cilalanmalı ve daha sonra gerginleştirilmelidir.

Tasarım çekme gerilim değerinin% 30'una basınç ve gerilim uygulayın. Herhangi bir engel için tekrar kontrol edin ve sabit uçun çapala yakın temas halinde olduğundan emin olun. Sonra sabit ucundaki tüm cıvataları sıkıştırın.

Tasarım çekme gerilim değerinin% 50'sine basınç ve gerilim uygulayın, çekimin yatay bir konumda olup olmadığını yeniden kontrol edin, gerileme sırasında herhangi bir engel olup olmadığını kontrol edin ve kurulum cıvatalarının sıkılmış olup olmadığını yeniden kontrol edin.

Dikkatler

Sitede koruyucu önlemler alın ve ön gerginleme süreci sırasında inşaat güvenliğini sağlayın.

05

Yapıştırma ve kaplama

Karbon fiber laminat yapışkanının normal sertleşmesini sağlamak için doğru oranlaştırma gereklidir.

Ağırlık ve dağıtım

Hammaddeleri farklı karışım oranlarına göre bir denge kullanarak doğru bir şekilde tartın ve alt kaplama yapışkanı, düzeltme yapışkanı ve yapışkanı ayrı ayrı hazırlayın. Bir konteyner hazırlayın, yapışkanın ana bileşeni (yani A bileşeni) ve sertleştirme ajanı (yani B bileşeni) konteynere yerleştirin ve kabarcıklar oluşana kadar iyice ve eşit karıştırmak için düşük hızlı bir karıştırıcı kullanın, sonra kullanılabilir.

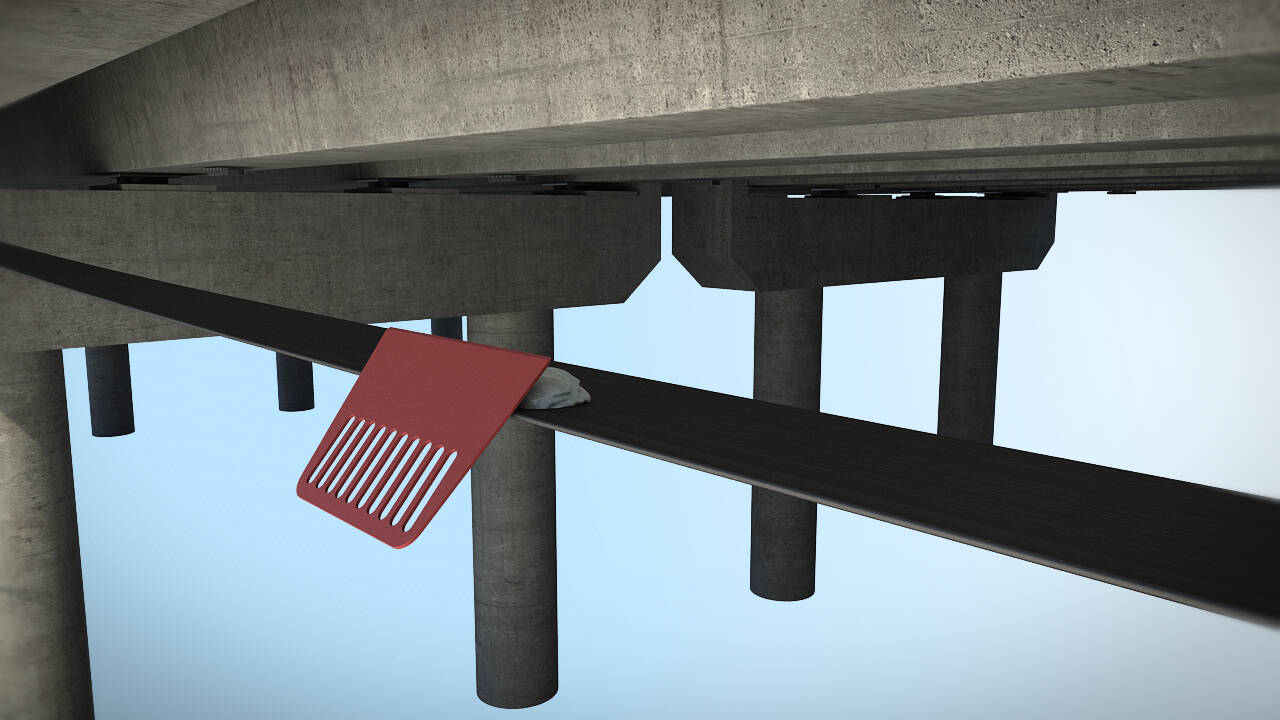

Karbon laminat yapışkan kaplama

Karbon fiber laminat yapıştırıcısı hazırlandıktan sonra, karbon fiber laminatın yapıştırıcı yüzeyine tam olarak batırmak, nüfuz etmek ve yapışmak için, küçük miktarda yapıştırıcı bir spatula kullanarak karbon fiber laminatın yapıştırıcı yüzeyine kazılmalı ve kuvvetle birkaç kez kazılmalıdır. Daha sonra, karbon lif laminatının genişlik yönünde kalın orta ve ince kenar ilkesine göre, gerekli yapışkan kalınlığı 4-10 milimetreye kadar kazılmalıdır (yapışkan kalınlığı orijinal yapısal bağlama yüzeyinin düzlüğüne bağlıdır).

06

Resmi gerginlik

Ön stresli karbon laminatının inşaatında ikinci anahtar adım.

Yavaş yavaş gerginlik

Jack'i yeniden yükleyin ve yatay bir konuma ayarlayın, tasarım çekme gerilim değerinin% 15'ine basınç ve gerilim uygulayın ve çapa gerileme hareketinin başlangıç hattını kaydedin.

Tasarılan çekme gerilim değerinin% 30'una basınç ve gerilim uygulayın. Karbon lif laminatının kenarı ve kiriş yüzeyi arasındaki herhangi bir yapışkan ekstrüzyon aşmasını kontrol edin. Yerel yapışkan ekstrüzyon aşması yoksa, basınç rahatlatılmalıdır ve yapışkan gerginlemeden önce yeniden doldurulmalıdır; Çapa darbesinin kayıtımının, ön gerileme sırasında kayıt hattına uyup uymadığını kontrol edin.

Tasarım çekme gerilim değerinin% 50'sine, % 70'ine, % 90'a ve% 100'ine bölünmüş basınç gerginliği gerçekleştirin ve gerginlik ucundaki çapa darbesinin kaymasının teorik uzatmanın gereksinimlerini karşıladığını kontrol edin. Özelliklere göre, gerileme ucundaki çapa darbesinin kayması ve teorik uzanma arasındaki hata ±% 6'yı geçmemelidir.

Gerilme gerilim değeri ve gerileme uç çapanın kayması gereksinimleri karşıladığında, M20 çapa kilitleme cıvataları kullanılabilir. Diğer anormal koşullar olmadan 5 dakikalık bir moladan sonra, çek ve çapa gerginlik bracketi çıkarılabilir.

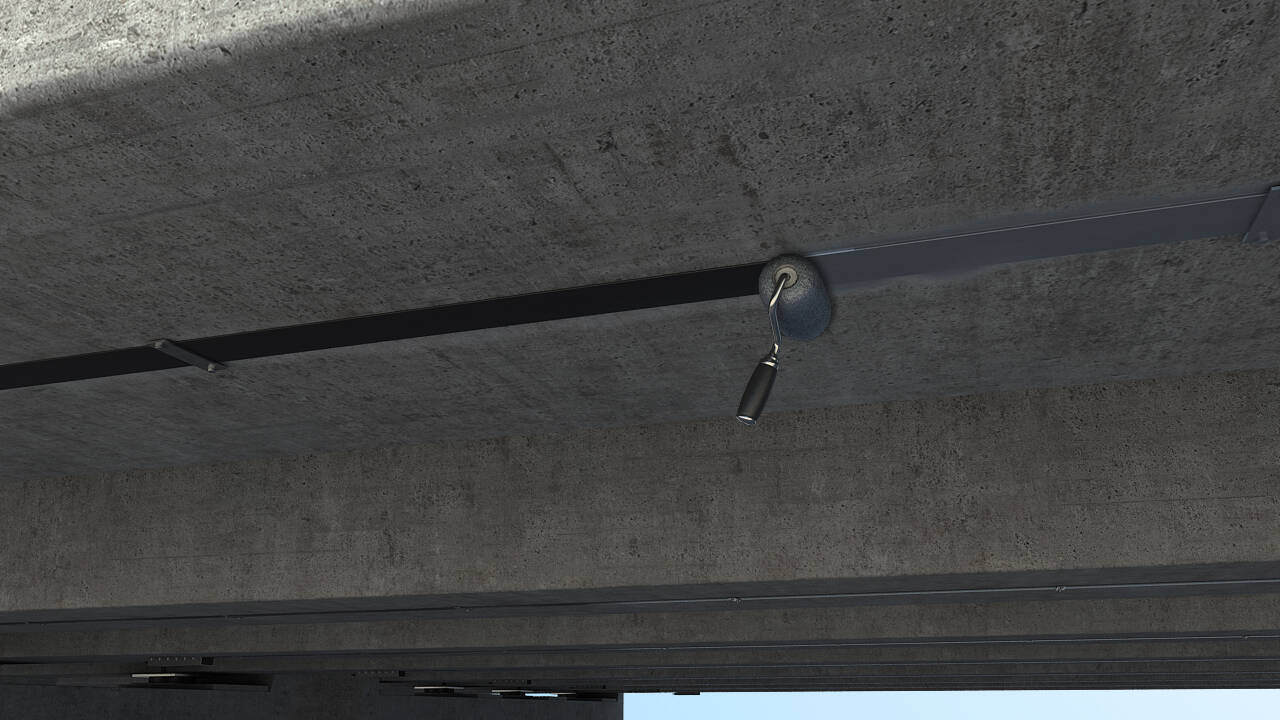

Gerginlik tamamlandıktan sonra, sabitleme için her 2 metrede bir basınç plakaları takın ve hafif basınç uygulayın.

Dikkatler

Basınç uygularken veya basıncı azaltırken, jakın seyahat hızı 20 mm / dakika içinde kontrol edilmelidir ve jakı hızlı bir şekilde vurmak veya serbest bırakmak kesinlikle yasaktır.

Tüm gerginlik, karbon lif laminat yapıştırıcının uygulanabilir süresi içinde tamamlanmalıdır.

07

Kurma

Ön gerilmiş karbon levha takviyesinin son aşaması.

Kurma süresi

Ortalama sıcaklık 20-25 ℃ olduğunda, sertleşme süresi 3 günden az olmamalıdır; Ortalama sıcaklık 10 ℃ olduğunda, sertleşme süresi 7 günden az olmamalıdır.

Dikkatler

Ortam sıcaklığı 5 ° C'nin altındaysa, düşük sıcaklığa uygun özel yapıştırıcılar kullanılmalıdır veya diğer ısıtma tedavisi önlemleri alınmalıdır.

Ön gerilmiş karbon panellerinin inşaat sürecindeki her adım çok önemlidir ve herhangi bir ihmal, güçlendirilmiş yapının güvenliğini ve istikrarını etkileyebilir. Bu nedenle, önceden gerilmiş karbon levha takviye yapımı gerçekleştirildiğinde, her adımın doğru şekilde gerçekleştirilmesini sağlamak için ilgili özellikleri ve standartları takip etmek gerekir. Bu, yapının daha büyük yüklere dayanabilmesini, hizmet ömrünü uzatmasını ve böylece yapının güvenliğini ve güvenilirliğini artırmasını sağlamaya yardımcı olacaktır.
