Dünya çapında köprülerin yaşlanma altyapısı, yük taşıma kapasitelerini geliştirmek ve hizmet ömrünü uzatmak için yenilikçi ve verimli güçlendirme tekniklerini gerektirir. Ortaya çıkan çözümler arasında, post tension cfrp sistemi, beton köprülerin güçlendirilmesi için son teknoloji bir yöntem olarak önemli önem kazanmıştır. Bu ileri teknoloji, cfrp'nin yüksek çekme mukavemetini, geleneksel çelik takviyesine hafif, dayanıklı ve korozyona dayanıklı bir alternatif sunarak öngerilme avantajlarıyla birleştirir.

Geleneksel köprü güçlendirmede zorluklar

Dış çelik levha yapıştırma veya beton ceketleme gibi beton köprülerin güçlendirilmesi için geleneksel yöntemler, çeşitli sınırlamalar sunar:

Çeliğin korozyon duyarlılığı uzun süreli dayanıklılık sorunlarına yol açar.

Ağır ağırlık, ek yapısal destek gerektiren ölü yükü artırır.

İşgücü yoğun kurulum, uzun süreli inşaat süresi ve trafik kesintileri ile sonuçlanır.

Bu zorluklar, üstün mekanik özellikler ve çevresel bozulmaya karşı direnç sunan cfrp gibi gelişmiş kompozit malzemelerin geliştirilmesine yol açmıştır.

Post gerginlik cfrp sistemi nedir?

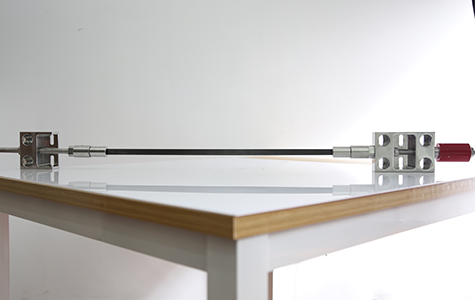

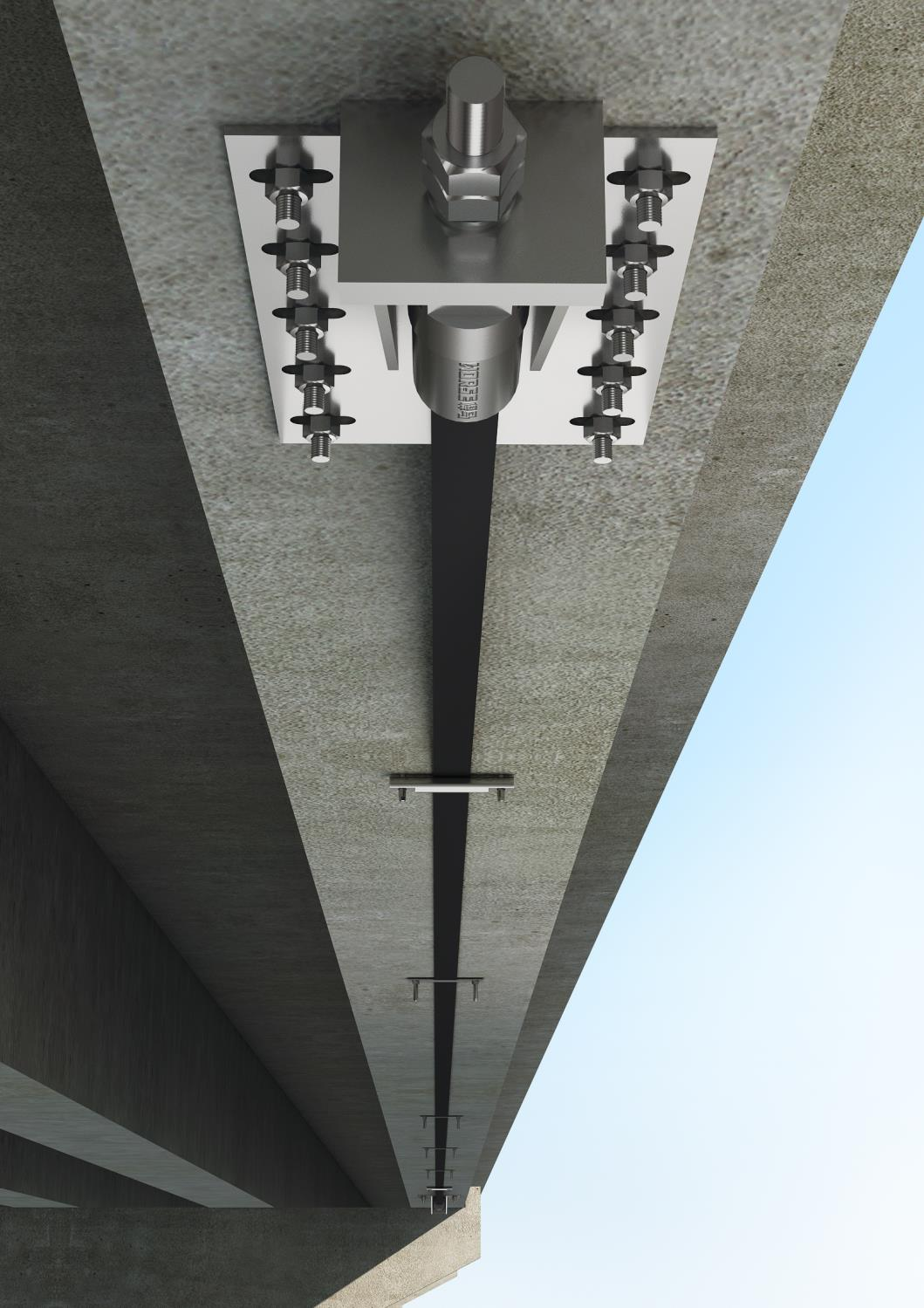

Post tension cfrp sistemi, yüksek mukavemetli karbon fiber takviyeli polimer (cfrp) plakaların gerildiği (öngerilmeli) ve beton köprü kirişlerinin gerginlik bölgelerine bağlandığı gelişmiş bir yapısal güçlendirme tekniğidir. Bu yöntem, gerilme gerilmelerine karşı baskı gerilmeleri getirerek köprünün yük taşıma kapasitesini arttırır, böylece çatlak oluşumunu azaltır ve yapısal performansı artırır.

Anahtar bileşenler:

Cfrp plakaları:

Hafif, yüksek gerilimli karbon fiber şeritler (tipik olarak 1.2-1.4mm kalınlığında).

Malzeme bileşimi: epoksi reçine matrisine gömülü yüksek mukavemetli karbon lifleri

Çekme mukavemeti: ≥ 2800 mpa (tipik çelik takviye için 400-500 mpa ile karşılaştırıldığında)

Elastik modül: 165 165 gpa

Kalınlık seçenekleri: 1.2mm, 1.4mm ve 2.0mm standart kalınlıklar

Genişlik seçenekleri: 50mm, 100mm ve 150mm standart genişlikler

Yoğunluk: 1.6g/cm³ (yaklaşık 1/5 eşdeğer çelik plakaların ağırlığı)

Öngerme çapaları:

Gerginliği uygulayan ve koruyan mekanik veya yapışkan sistemler.

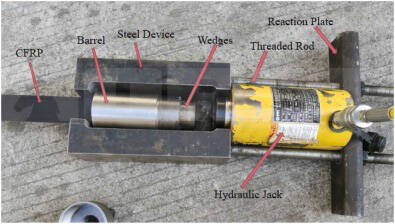

Gerdirme ankrajları: 600 kn'ye kadar öngerme kuvveti uygulayabilen hidrolik krikolar

Kalıcı çapalar: cfrp gücü eşleşen yük kapasitesi ile korozyona dayanıklı alaşımlı çelik bileşenler

Yük transfer elemanları: düzgün stres dağılımını sağlamak için özel olarak tasarlanmış sıkma cihazları

Yapısal yapıştırıcı:

Cfrp'yi betona yapıştırmak için yüksek performanslı epoksi reçine.

Bu anahtar özelliklere sahip iki bileşenli epoksi yapıştırıcı:

Çekme mukavemeti: ≥ 30 mpa

Kesme mukavemeti: ≥ 18 mpa

Kopma uzaması: ≥ % 1.5

Çalışma sıcaklığı aralığı: -40 ° c ila + 80 ° c

Bu yöntem neden geleneksel tekniklerden daha üstün?

Geleneksel güçlendirme yöntemlerinin sınırlamaları

Post gerginlik cfrp plaka sisteminin avantajları

Daha yüksek mukavemet ve sertlik-cfrp, ağırlığın bir kısmında çelikten 5-10 kat daha büyük bir çekme mukavemetine sahiptir.
Korozyon direnci-çeliğin aksine, cfrp paslanmaz, uzun süreli bakım maliyetlerini azaltır.
Minimum ağırlık eklenmesi-köprünün ölü yükünü önemli ölçüde arttırmaz.
Prestressing etkisi-aktif olarak çekme gerilmelerine karşı koyar, çatlak oluşumunu geciktirir.

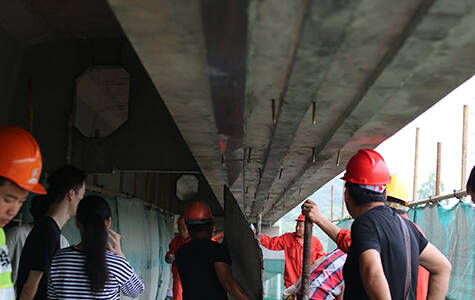

Hızlı kurulum-minimum trafik kesintisiyle uygulanabilir.
Uzun servis ömrü-cfrp, döngüsel yükler altında dayanıklılık sağlayan mükemmel yorulma direncine sahiptir.

Performans avantajları ve teknik faydalar

Yapısal performans ölçümleri

Uzun vadeli dayanıklılık özellikleri

Korozyon direnci: 100 + yıl hizmet ömrü üzerinde sıfır korozyon kaybı

Sürünme davranışı: <50 yıl sonra sürekli yük altında % 0,5 gerilme

Çevre direnci: uv kararlı kaplama, 30 yıl maruz kaldıktan sonra % 95 mukavemeti korur

Yangın performansı: intumescent kaplama seçeneği ile 2 saatlik yangın derecesi

Gelecekteki gelişmeler ve araştırma yönleri

Akıllı cfrp laminatlar: gerçek zamanlı yapısal sağlık izleme için optik fiber sensörlerin entegrasyonu

Otomatik kurulum: gelişmiş hassasiyet ve hız için robotik uygulama sistemleri
