Karbon fiber takviyeli polimer (cfrp) güçlendirilmesiBeton yapıların yapısal performansını, dayanıklılığını ve yük taşıma kapasitesini arttırmak için öncü bir çözüm olarak ortaya çıkmıştır. Bu gelişmiş güçlendirme tekniği, geleneksel çelik bazlı yöntemlere kıyasla üstün takviye sağlamak için yüksek performanslı polimer matrislerle kombine edilmiş karbon liflerinin olağanüstü mekanik özelliklerini kullanır.

Aşağıdaki bölümler, beton yapılarda cfrp uygulamaları için malzeme özellikleri, güçlendirme metodolojileri, tasarım düşünceleri ve kalite güvence protokolleri hakkında ayrıntılı bir teknik tartışma sunar.

1. malzeme özellikleri ve performans avantajları

Karbon fiber takviyeli polimerler, yapısal güçlendirme uygulamaları için ideal olarak uygun hale getiren mekanik ve fiziksel özelliklerin benzersiz bir kombinasyonunu sergiler:

Ultra yüksek çekme mukavemeti: cfrp malzemeleri tipik olarak, geleneksel çelik takviyesini (400-600 mpa) önemli ölçüde aşan 3,000 mpa ila 7,000 mpa arasında değişen çekme mukavemetlerini gösterir. Bu, aşırı ağırlık eklemeden yük kapasitesinde önemli artışlar sağlar.

Yüksek esneklik modülü: cfrp'nin elastik modülü 200 gpa ve 700 gpa arasında değişir, verimli stres transferini sağlar ve erken delaminasyona yol açabilecek arayüz kesme gerilmelerini en aza indirir.

Hafif doğa: yaklaşık 1,6g/cm³ yoğunluğa sahip olan cfrp, yapıya ek olarak ihmal edilebilir ölü yük uygular ve bu da sismik güçlendirme ve uzun süreli uygulamalar için özellikle avantajlıdır.

Korozyon direnci: çelik takviyeden farklı olarak, cfrp, sert ortamlarda uzun süreli dayanıklılık sağlayan, klchloride kaynaklı korozyon, alkali-silika reaksiyonu (asr) ve diğer elektrokimyasal bozulma mekanizmalarına bağışıktır.

Düşük termal genleşme katsayısı: cfrp, termal strese bağlı debonding risklerini azaltan betona (~ 10 × 10 ⁻⁶/° c) yakından eşleştirilen bir termal genleşme katsayısı (0.6-2.3 × 10 ⁻⁶/° c) sergiler.

Yorulma direnci: cfrp, döngüsel yükleme altında üstün yorulma performansını gösterir, bu da köprüler, endüstriyel zeminler ve diğer dinamik yüklü yapılar için idealdir.

2. metodolojileri ve sistem konfigürasyonlarını güçlendirmek

Cfrp güçlendirme sistemleri, her biri belirli yapısal gereksinimler için optimize edilmiş birkaç iyi kurulmuş teknikle uygulanabilir:

2.1 harici olarak bağlanmış takviye (ebr) sistemleri

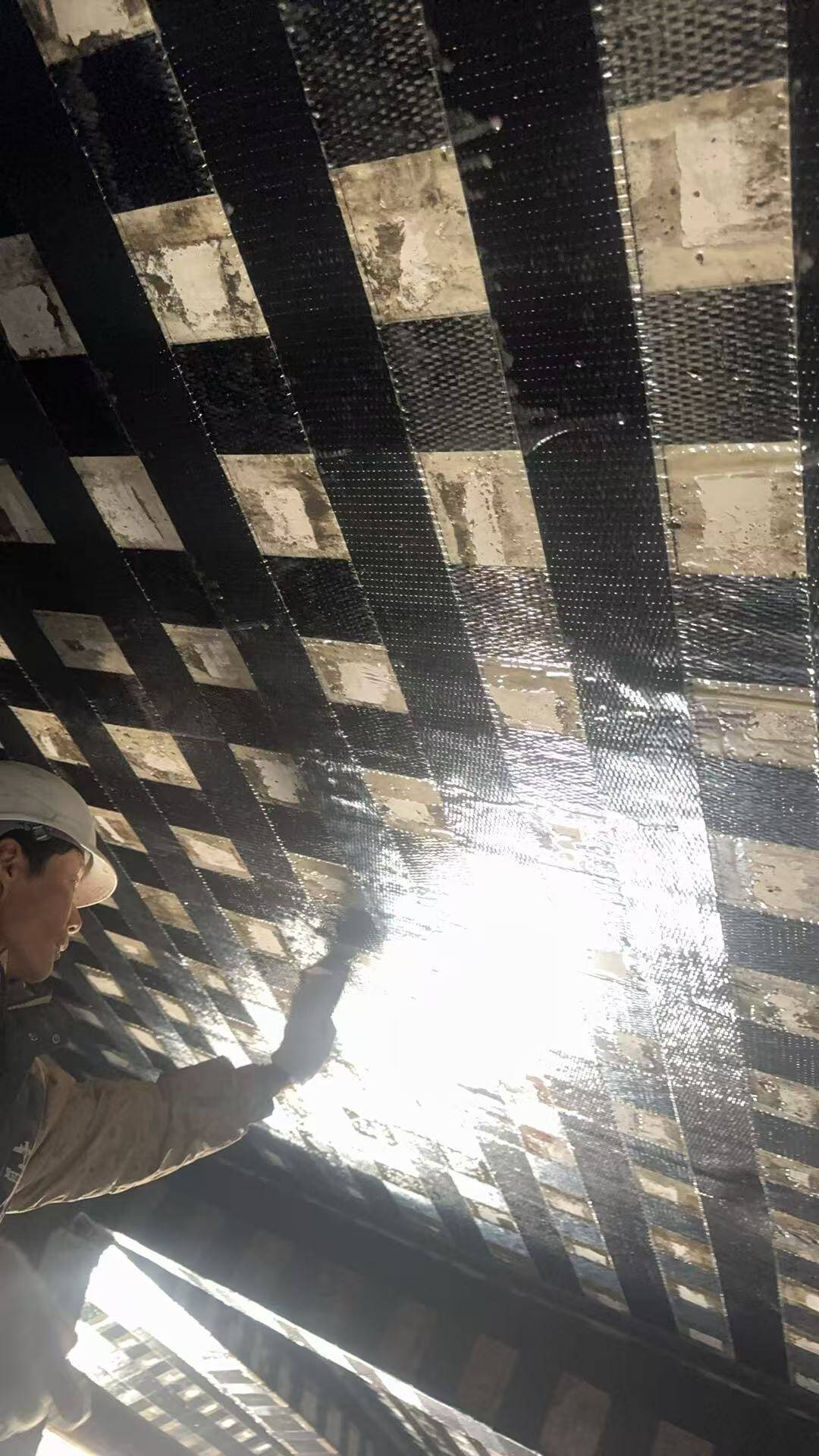

Islak katmanlama yöntemi: tek yönlü karbon fiber levhalar epoksi reçine ile emprenye edilir ve karmaşık geometrilere uygun olarak hazırlanmış beton yüzeylere elle uygulanır.

Önceden kürlenmiş cfrp laminatlar: fabrikada üretilen pultruded cfrp plakaları, daha yüksek sertlik ve kontrollü kalınlık toleransları sunan alt tabakaya sıkı bir şekilde bağlanır.

2.2 yakın yüzeye monte (nsm) tekniği

Cfrp şeritleri veya çubukları, beton kapağındaki hassas kesilmiş oluklara gömülür ve yüksek mukavemetli epoksi macunu ile sabitlenir.

Mekanik hasar, yangın ve çevresel maruziyete karşı gelişmiş bağ performansı ve koruma sağlar.

2.3 hibrit güçlendirme sistemleri

Sinerjik yük paylaşım mekanizmaları için harici olarak bağlanmış cfrp'yi nsm veya post-tensioned cfrp tendonlarıyla birleştirir.

Süneklik ve enerji dağılımının kritik olduğu sismik güçlendirme uygulamalarında özellikle etkilidir.

3. yapısal uygulamalar ve performans geliştirmeleri

Cfrp güçlendirmesi, aşağıdakiler dahil olmak üzere geniş bir yapısal uygulama yelpazesinde kullanılır:

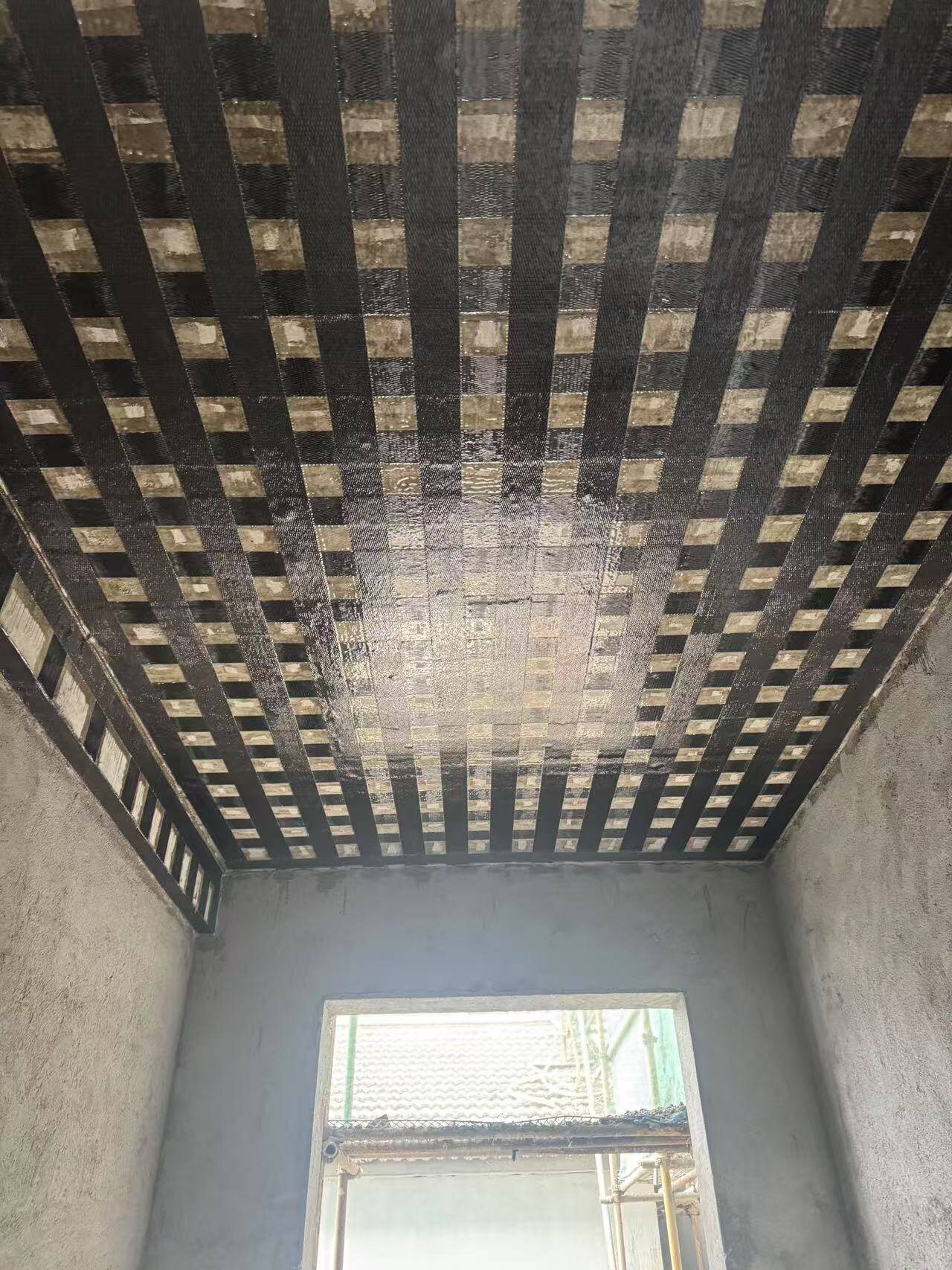

3.1 kiriş ve levhaların eğilme güçlendirilmesi

Gerginliğe uygulanan cfrp laminatlar, servis sınırlarını korurken, an kapasitesini % 100'e kadar artırır.

Sürekli levhaların negatif an bölgeleri, müdahaleci yıkım olmadan cfrp ile güçlendirilebilir.

3.2 kiriş ve kolonların kesilmesi

U-jacketing veya cfrp kumaşlarla tam sarma, kırılgan kesme hatalarını önleyerek kesme kapasitesini % 30-80 arttırır.

Ankraj sistemleri (örn., cfrp başak ankrajları) yüksek kesme bölgelerinde prematüre yapışmayı azaltır.

3.3 sütunların eksenel ve sismik güçlendirilmesi

Arıtma sargısı: cfrp ile sarılmış dairesel sütunlar, üç eksenli stres kısıtlaması nedeniyle sismik yükleme altında artan eksenel yük kapasitesi (% 200'e kadar) ve süneklik gösterir.

Makas-eğilme güçlendirme: dikdörtgen sütunlar, yanal yük direncini arttırmak için ortogonal cfrp katmanları ile güçlendirilir.

3.4 duvar ve tarihi yapı rehabilitasyon

Cfrp ızgaraları veya kumaşlar, düzlem dışı bükülme ve düzlem içi kesmeye karşı duvar duvarlarını güçlendirir, mimari bütünlüğü korur.

4. tasarım düşünceleri ve analitik metodolojiler

Cfrp güçlendirme sistemlerinin tasarımı uluslararası standartlara (aci 440, fib bulletin 90, iso iso 92) bağlı kalmalı ve aşağıdaki kritik yönleri içermelidir:

Arıza modu analizi: kırılma mekaniği bazlı modeller kullanılarak debonding, beton kırma ve frp kopması değerlendirilmelidir.

Bond-slip ilişkileri: cfrp ve beton arasındaki arayüz davranışı, yapışkan bölge formülasyonları veya ampirik bond-slip yasaları kullanılarak modellenmiştir.

Dayanıklılık ve çevresel faktörler: uv bozulması, donma-çözülme döngüsü ve alkali pozlama koruyucu kaplamalar (örn., poliüretan üst katlar) gerektirir.

Yangına dayanıklılık: yüksek sıcaklıklara maruz kalan yapılar için intumescent kaplamalar veya ek yanmaz gerekebilir.

5. sürdürülebilirlik ve yaşam döngüsü faydaları

Cfrp güçlendirilmesi, yapısal yenilemelerin karbon ayak izini önemli ölçüde azaltır:

Malzeme tüketimini en aza indirgemek: İnce cfrp katmanları hantal çelik levhaları değiştirir.

Servis ömrünü uzatmak: korozyon ile ilgili bakım maliyetlerini ortadan kaldırır.

Inşaat atıklarının azaltılması: çoğu uygulamada yıkım veya beton çıkarma gerekmez.
