Güçlendirilmiş ve öngerilmeli beton köprülerin uzun süreli servisi sırasında, ana kirişler, t-kirişler ve küçük kutu kirişleri gibi yapısal eğilme üyeleri çeşitli yapısal patolojilere karşı hassastır. Bunlar, çatlama, sertlik bozulması, artık sapma birikimi, takviye korozyonu ve yük taşıma kapasitesinde bir düşüş, hepsi alternatif araç yüklerinin, sıcaklık ve nem döngülerinin, donma-çözülme döngülerinin, karbonasyonun ve klorürün iyon girişinin birleştiğinde etkilerinden kaynaklanmaktadır.

Takviye kullanarakKarbon fiber takviyeli polimer (cfrp) plakalarYeni, minimal invaziv, yüksek verimli ve dayanıklı güçlendirme tekniğini temsil eder. Yapısal kusurların iyileştirilmesini ve köprünün orijinal yapısal sistemini değiştirmeden yük taşıyan güvenlik rezervlerinin geliştirilmesini sağlar.

Karbon fiber plakaların malzeme özellikleri ve yapısal takviye mekanizması

Karbon fiber plakalar, modifiye epoksi reçine ile sürekli karbon fiber filaments tleri kalıplama ve kürleme ile üretilmektedir. Karbon fiber kumaşa kıyasla, fiber sürekliliği, düzgün stres dağılımı, kararlı elastik modül ve soyulmaya karşı üstün direnç gibi farklı avantajlar sunarlar. Sonuç olarak, köprülerin eğilme güçlendirilmesi için özel olarak tasarlanmış özel, yüksek performanslı bir malzeme olarak hizmet ederler. Köprü takviye mühendisliğinde yaygın olarak kullanılan karbon fiber plakalar tipik olarak 2800 2800 mpa bir çekme mukavemetine ve 165 165 gpa elastik modülüne sahiptir; ayrıca, çeliğin sadece bir çeyrek yoğunluğu ile istisnai güç, yorulma direnci, korozyon direnci ile karakterize edilir. ve plastik deformasyon yokluğu.

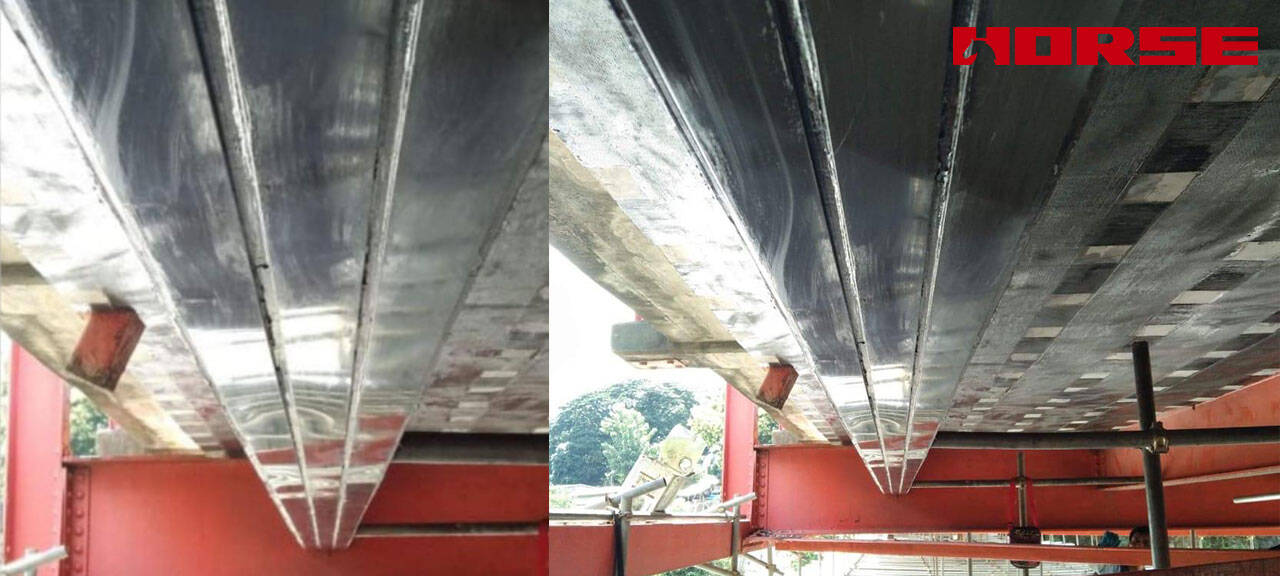

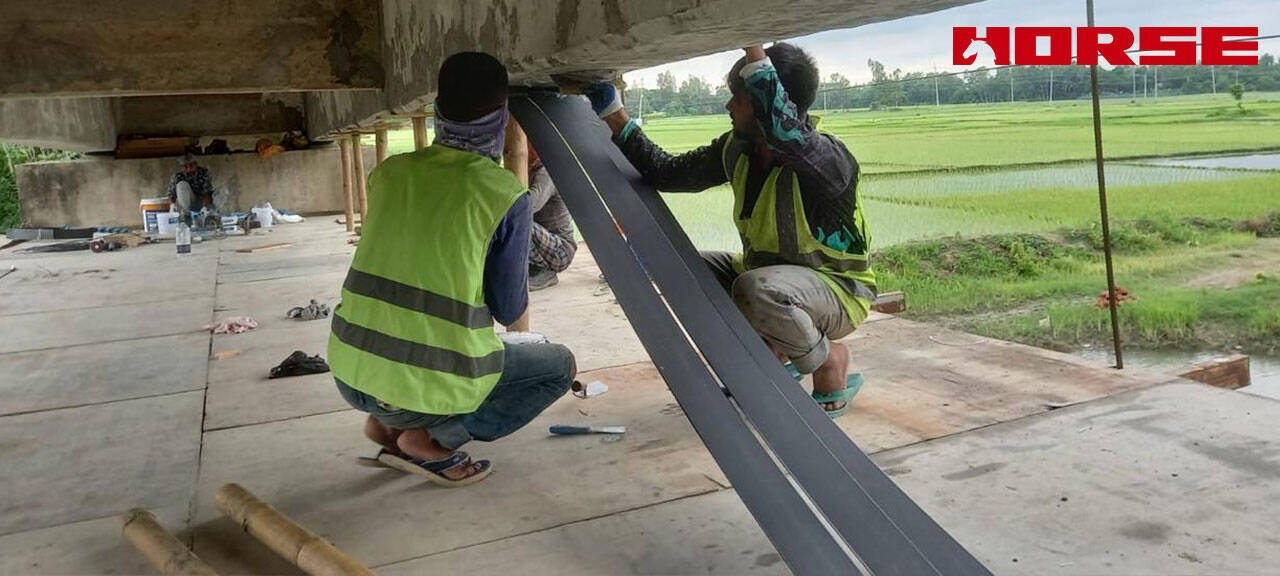

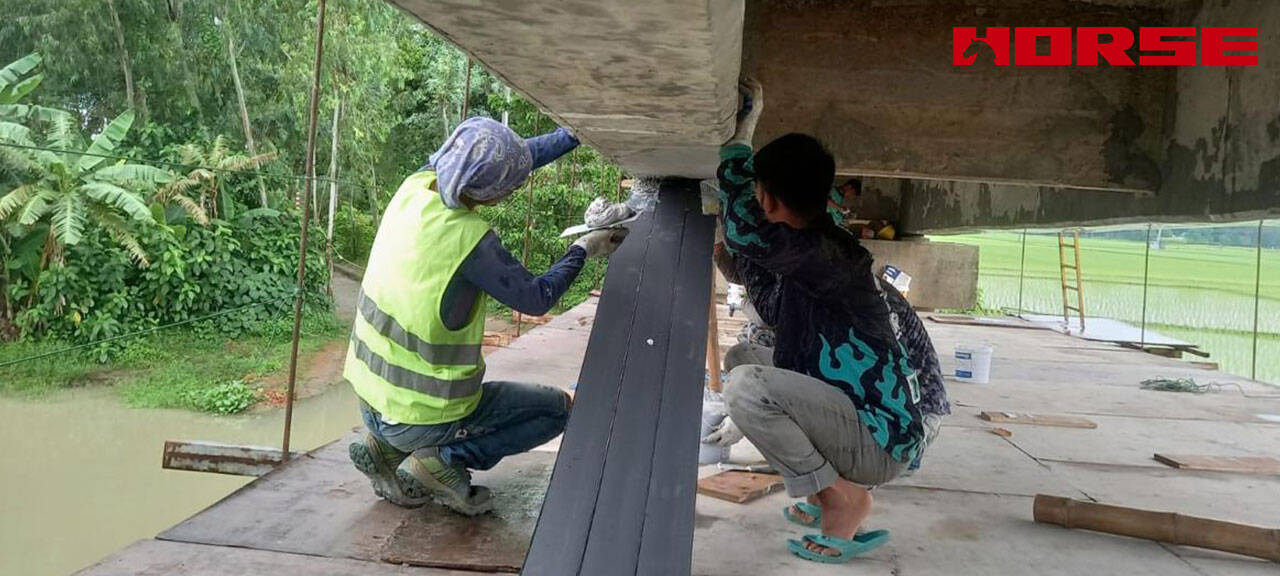

Betonarme eğilme elemanı yüklemeye maruz kaldığında, gerilim bölgesi içindeki çekme kuvvetleri öncelikle uzunlamasına çelik takviyesi ile karşılanır. Bununla birlikte, sıkıntılı köprüler genellikle çatlamış bir durumda çalışır, bu da çelik takviyesi içinde aşırı stres seviyelerine ve yetersiz yapısal sertliğe neden olur. Karbon fiber plakalar kullanarak takviye, levhaları yapısal üyede maksimum gerilim bölgelerine bağlamayı içerir-tipik olarak özel bir yapısal epoksi yapıştırıcı kullanarak-böylece beton, çelik takviye ve karbon fiber plakayı içeren sinerjik bir yük taşıma sistemi oluşturur. Uygulanan yükler altında, arayüz boyunca stres transferi, yapıştırıcı yapıştırma ve mekanik kilitleme kombinasyonu ile elde edilir. Karbon fiber plaka, çekme stresinin önemli bir kısmını varsayar, böylece çelik takviye içindeki stres seviyelerini etkili bir şekilde azaltır, çatlak yayılımını sınırlar ve kiriş veya levhanın dikey sapmasını sınırlar. Sonuçta, bu işlem, yapısal üyenin eğilme sertliğini ve yük taşıma kapasitesini geri yükler ve geliştirir, aynı zamanda yapının genel yorulma performansını arttırır.

Geleneksel köprü takviye yöntemlerine kıyasla karbon fiber plakaların avantajları

Geleneksel takviye tekniklerine kıyasla, karbon fiber plaka takviyesi, köprü güçlendirmesi için modern gereksinimlerle mükemmel bir şekilde uyum sağlar-özellikle "minimal invaziv, düşük bozulma, uzun ömürlü ve uygun maliyetli". Temel avantajları aşağıdaki gibidir:

1. mükemmel yapısal sinerji ve yüksek takviye hassasiyeti: karbon levhaların elastik modülü, beton ve çelik takviyesiyle yakından eşleşir ve stres gecikmesi veya ani değişiklikler gibi sorunları ortadan kaldırır. Bu, yük taşıma kapasitesi ve sertlikteki yapısal eksikliklerin hassas bir şekilde tazminatını sağlar, aşırı çatlama ve sapma gibi kritik yapısal kusurları etkili bir şekilde çözer. Sonuç olarak, takviyeli yapı düzgün ve kararlı stres dağılımı sergiler.

2. ek yük yok; orijinal yapıya değişiklik yok: karbon plakalar son derece incedir (tipik olarak 1.2-3.0mm) ihmal edilebilir kendinden ağırlığa sahiptir; bu nedenle, takviye köprüye ek ölü yük eklemez. Ayrıca, süreç, yapının kuvvet iletim sistemini, boşluk boyutlarını veya güverte hizalamasını değiştirmez ve piers, abutments veya foundations üzerinde ek stres yaratır. Bu, kentsel viyadük ve doğal köprüler gibi kısıtlı ortamlarda takviye için ideal bir şekilde uygundur.

3. hava koşullarına dayanıklı ve dayanıklı; düşük yaşam döngüsü maliyeti: bu yöntem, geleneksel gümrüklü çelik takviye ile ilişkili çelik levha korozyonunun ortak sorununu tamamen çözer. Karbon plakalar kararlı kimyasal özelliklere sahiptir, asitlere, alkalilere, donma-çözülme döngülerine ve uv kaynaklı yaşlanmaya karşı mükemmel direnç sunar. Karmaşık dış koşullar altında bile uzun vadeli, istikrarlı performans sağlarlar. Güçlendirilmiş sistem, 30 yılı aşkın bir hizmet ömrüne sahiptir ve gelecekteki bakım, onarım ve yenileme maliyetlerini önemli ölçüde azaltır.

4. yüksek inşaat verimliliği; minimum trafik bozulması: süreç öncelikle ağır makine veya ıslak dökme beton işlemleri ihtiyacını ortadan kaldırarak "kuru" veya "yarı kuru" minimal invaziv teknikleri kullanır. Aerodinamik prosedürler ve kısa kürleme süreleriyle, trafik şeritlerinin hızlı bir şekilde yeniden açılmasına izin veren "yarım genişlik" yapımını kolaylaştırır ve böylece büyük kentsel caddelerde ve bagaj otoyollarında trafik akışına büyük ölçüde bozulmayı en aza indirir.

5. geniş uygulanabilirlik; kompozit takviyeyi destekler: karbon plakalar eğilme güçlendirilmesi için bağımsız olarak kullanılabilir veya çatlak derz, karbon kumaş kesme takviyesi ve uç ankraj ile kombine edilmiş bir kompozit takviye sistemine entegre edilebilir-kutu kirişleri de dahil olmak üzere çok çeşitli köprü bileşenlerinde karmaşık yapısal kusurlara hitap etmek, t-kirişler, Ve içi boş levhalar.

Uygulanabilirlik kapsamı ve sınırlamalarıKarbon fiber plakalar

Bu teknoloji, eksikliklerin yetersiz yük taşıma kapasitesi, sertlik bozulması, çatlama veya aşırı sapma ile sınırlı olduğu yeterli güce sahip sağlam beton yüzeylere sahip köprülerin güçlendirilmesi için uygundur. Alt tabakada şiddetli alkali agrega reaksiyonu gösteren köprüler, yetersiz beton mukavemeti, yerleşmemiş temel yerleşimi veya ağır yapısal bozulma ve deformasyon, alt tabaka onarımı, yerleşim düzeltmesi ve karbon plaka takviyesinin uygulanmasından önce yapısal hizalama tamamlanmalıdır. Ayrıca, karbon fiber plakalar yüksek sıcaklıklara ve darbe kuvvetlerine karşı sınırlı dirence sahiptir; bu nedenle, açık alev veya yüksek ısı içeren ortamlarda, yangın geciktirici bir kaplamanın uygulanması gereklidir ve maruz kalan bölümler dış darbe kuvvetlerinin neden olduğu hasarı önlemek için yeterince korunmalıdır.

Yüksek mukavemet, hafif özellikler, olağanüstü dayanıklılık, minimum istilacılık ve düşük bozulma dahil olmak üzere kapsamlı avantajlarından yararlanarak-karbon fiber plaka takviye teknolojisi, geleneksel köprü güçlendirme yöntemlerinin eksikliklerini etkili bir şekilde ele alır. Yapısal kusurların hassas bir şekilde düzeltilmesini sağlar, yapısal güvenlik marjlarını artırır ve köprülerin servis ömrünü uzatır, hepsi sadece minimum yapısal müdahale gerektirir.
