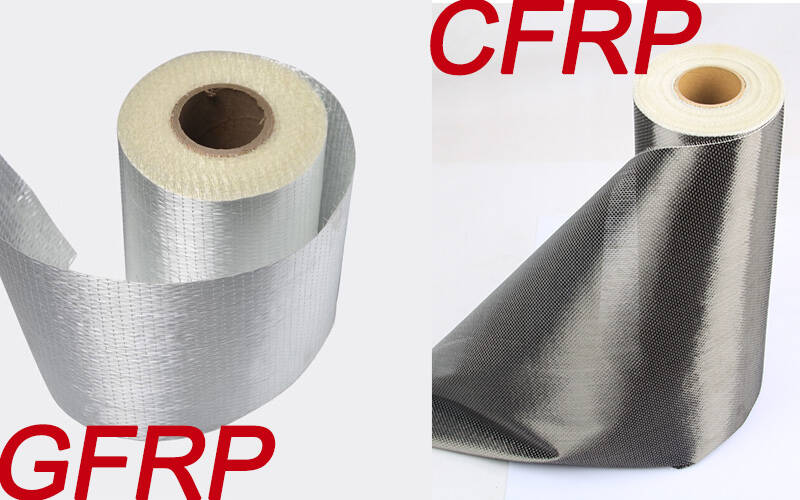

Beton, çelik veya yığma yapıların güçlendirilmesinde lif takviyeli polimer (FRP) sistemlerini belirlerken en yaygın iki seçenek Cam Lif Takviyeli Polimer (GFRP) ve Karbon Lif Takviyeli Polimerdir (CFRP). Her ikisi de korozyon direnci, yüksek mukavemet/ağırlık oranı ve geleneksel çelik plaka yapıştırma veya kesit büyütmeye kıyasla daha hızlı uygulama sunar; ancak performans aralıkları, maliyet profilleri ve ideal uygulama alanları önemli ölçüde farklılık gösterir.

Bu kılavuz, bir sonraki güçlendirme projeniz için doğru FRP sistemini seçmenize yardımcı olacak ayrıntılı bir mühendislik karşılaştırması sunar.

Malzeme Bileşimi

Hem GFRP hem de CFRP, bir polimer matris (genellikle epoksi, vinil ester veya polyester reçine) içine gömülü takviye liflerinden oluşan kompozit malzemelerdir. Temel fark lif tipinde yatar.

GFRP, silis kumu ve diğer minerallerin eritilip ince filamentler halinde çekilmesiyle üretilen cam liflerini kullanır. E-cam genel amaçlı uygulamalar için endüstri standardıdır; S-cam, daha zorlu kullanımlar için yaklaşık %33 daha yüksek çekme mukavemeti sunar. Betonla doğrudan temasın beklendiği durumlarda, servis ömrü boyunca alkali bozunmayı önlemek için %16–20 zirkonya içeren alkali dirençli (AR) cam belirtilir.

CFRP lifleri, stabilize etme, 1.000–3.000 °C'de karbonizasyon ve yüzey işlemi geçiren poliakrilonitril (PAN) veya zift öncülerinden üretilir. Sonuç, olağanüstü sertlik ve mukavemete sahip, ancak sınırlı uzama kapasitesine sahip bir liftir.

Mekanik Özellikler

Aşağıdaki karşılaştırma, yapısal güçlendirmede kullanılan dıştan yapıştırılmış FRP sistemleri için temel mekanik parametreleri özetlemektedir. Veri aralıkları, yayımlanmış araştırmalardan ve üretici teknik veri sayfalarından alınan tipik değerleri yansıtır.

--Mukavemet: CFRP, GFRP'nin çekme mukavemetinin 2–4 katını ve yapısal çeliğinkinin 5–8 katını sağlar. Bu, minimum ilave malzeme kalınlığıyla maksimum yük taşıma kapasitesi artışı gerektiğinde CFRP'yi varsayılan seçim haline getirir.

--Sertlik: CFRP'nin elastisite modülü çelikle karşılaştırılabilir düzeydedir; bu da eğilme elemanlarında sehimi ve çatlak oluşumunu etkin biçimde kontrol ettiği anlamına gelir. GFRP belirgin şekilde daha az serttir; mukavemeti artırabilse de kullanılabilirlik (sehim kontrolü) açısından daha az iyileşme sağlar.

--Süneklik: GFRP daha yüksek nihai uzamaya (3,0'a kadar) sahiptir ve bu ona döngüsel veya dinamik yükler altında daha iyi enerji yutma kabiliyeti kazandırır. Bu, tepe sonrası deformasyon kapasitesinin önemli olduğu sismik güçlendirmede avantajlı olabilir.

--Ağırlık: Her ikisi de çelikten çarpıcı biçimde daha hafiftir. CFRP en hafiftir; bu da yüksek yapılarda ve tepeden yapılan işlerde taşımayı kolaylaştırır.

Uygulamaya Göre Güçlendirme Performansı

1 Kiriş ve Döşemelerin Eğilme Güçlendirmesi

Beton bir kirişin veya döşemenin çekme yüzüne yapıştırıldığında FRP, dış çekme donatısı olarak işlev görür.

Daha ağır trafik yükleri alan köprüler veya daha yoğun kullanıma dönüştürülen binalar gibi önemli eğilme kapasitesi artışı gerektiren yapılarda CFRP genellikle tercih edilen sistemdir. Sehimin belirleyici tasarım kriteri olmadığı ölçülü iyileştirmelerde (örneğin zemin kaplaması eklenmesi veya hafif ekipman yükleri) GFRP yeterli olabilir.

2 Kesme Güçlendirmesi

FRP'nin bir kirişin etrafına U biçiminde veya tamamen sarılması, etriyelere benzer kesme donatısı sağlar.

CFRP, daha yüksek çekme mukavemeti sayesinde katman başına daha yüksek kesme kapasitesi elde eder. Tipik iyileştirmeler %30–60 arasındadır.

GFRP %20–40 kesme iyileştirmesi sağlar ve daha yüksek uzama kapasitesinden faydalanır.

3 Kolon Sargısı (Eksenel Güçlendirme)

Kolonların FRP ile sarılması yanal sargı oluşturarak hem eksenel yük kapasitesini hem de sünekliği artırır.

4 Yığma ve Tarihi Yapılar

Donatısız yığma (URM) duvarların, tarihi binaların ve estetiğin korunması gereken yapıların güçlendirilmesi için:

GFRP genellikle tercih edilir çünkü iletken değildir (elektrik tesisatı çevresinde güvenlidir), sahada kesilip şekillendirilmesi daha kolaydır ve rengi daha açıktır (açıkta kalırsa görsel olarak daha az dikkat çeker).

CFRP, maksimum mukavemet artışının gerektiği durumlarda, örneğin yüksek riskli bölgelerdeki tarihi yapıların sismik güçlendirmesinde kullanılır.

Dayanıklılık ve Çevresel Direnç

Her iki FRP türü de korozyona çelikten çok daha iyi direnç gösterir; ancak belirli çevresel etkenlere duyarlılıkları farklıdır.

Maliyet Karşılaştırması

Maliyet, büyük ölçekli projelerde FRP seçiminde genellikle belirleyici faktördür.

Bir GFRP sistemi, eşdeğer bir CFRP sistemine göre malzemede %40–60 daha az maliyetli olabilir.

Ancak GFRP ile aynı yapısal kapasiteye ulaşmak daha fazla katman veya daha büyük yapıştırma alanları gerektirebilir ve bu, malzeme tasarrufunu kısmen dengeler.

CFRP'nin yaşam döngüsü maliyeti ise mükemmeldir.

Tasarım Standartları ve Yönetmelikler

Hem GFRP hem de CFRP güçlendirme sistemleri yerleşik uluslararası tasarım yönetmelikleri kapsamındadır:

Mevcut Ürün Formları

Hem GFRP hem de CFRP, yapısal güçlendirme için birden fazla ürün formunda sunulur:

Hiçbir malzeme evrensel olarak "daha iyi" değildir. En uygun seçim; özel yapısal talebe, çevresel koşullara, tasarım yönetmeliği gerekliliklerine ve proje bütçesine bağlıdır.

FRP güçlendirme sistemlerini değerlendiren mühendisler ve yükleniciler için anahtar nokta, malzeme özelliklerini yapının performans gereksinimleriyle eşleştirmektir — tüm uygulamalar için tek bir lif tipini varsayılan olarak seçmek değil.

Horse Construction, karbon kumaş, karbon plakalar, yapısal yapıştırıcılar ve NSM çubuklar dahil olmak üzere eksiksiz bir CFRP ve GFRP güçlendirme sistemi yelpazesi sunar. Teknik ekibimiz, güçlendirme projeniz için malzeme seçimi, tasarım hesaplamaları ve uygulama desteği konusunda yardımcı olabilir.

Teknik veri sayfaları, tasarım rehberliği ve projeye özel öneriler için bizimle iletişime geçin.
