Dıştan yapıştırılmış Lif Takviyeli Polimer (FRP) onarım sistemleri, betonarme yapıların güçlendirilmesinde sektör standardı haline gelmiştir — ancak herhangi bir FRP sisteminin performansı lifin kendisinden çok daha fazlasına bağlıdır. Sistemdeki her bileşen, beton yüzeye uygulanan astardan kürlenmiş laminatın üzerine uygulanan koruyucu kaplamaya kadar, güçlendirilen elemanın tasarlandığı gibi davranmasını sağlamada belirli bir rol oynar.

ACI 440 — dıştan yapıştırılmış FRP sistemler için yetkin kılavuz — eksiksiz bir FRP güçlendirme sistemini oluşturan bileşen malzemeleri tanımlar. Bu makale her bileşeni tek tek ele alır, neden önemli olduğunu açıklar ve FRP sistemlerini şartname haline getiren mühendisler ile yükleniciler için pratik rehberlik sunar.

1. FRP Onarım Sistemi: Liften Çok Daha Fazlası

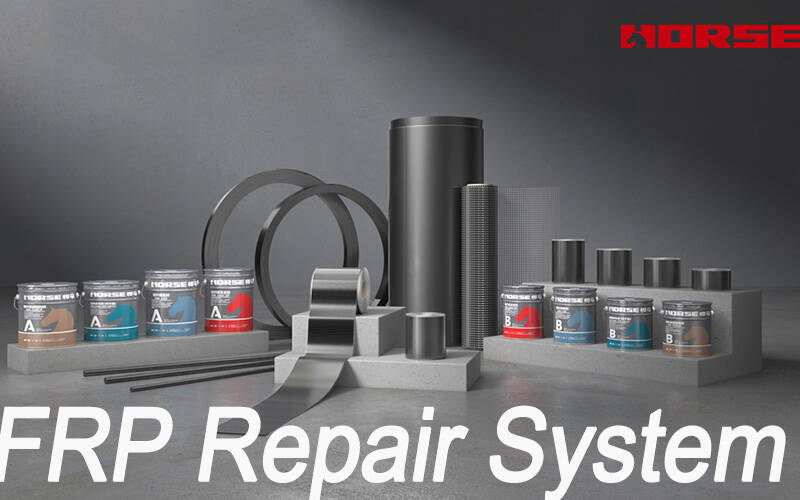

Ticari olarak temin edilebilen bir FRP onarım sistemi tüm reçineleri, astarları, macunları, emdirme reçinelerini, yapıştırıcıları ve lifleri kapsar. Bu bileşenler, bağımsız olarak seçilen münferit malzemeler olarak değil, eşleştirilmiş bir sistem olarak birlikte geliştirilmiş ve test edilmiştir.

Bu kritik bir noktadır. Lif ile beton zemin arasındaki aderans, reçine matrisi üzerinden yük aktarımı ve kürlenmiş sistemin çevresel dayanıklılığı tamamen her bileşenin uyumluluğuna bağlıdır.

2. Reçineler: Yük Aktarımının Belkemiği

Reçineler, FRP sistemini bir arada tutan ve yükü lif takviyesi ile beton zemin arasında aktaran polimerik malzemelerdir.

3. Bir FRP Sistemindeki Dört Reçine İşlevi

Eksiksiz bir FRP sisteminde reçineler, yapı içindeki uygulama yerine bağlı olarak dört farklı işlev görür.

3.1 Astar

Astar, diğer tüm FRP bileşenlerinden önce hazırlanmış beton yüzeye doğrudan uygulanır. İşlevi beton yüzeye nüfuz ederek emdirme reçinesi veya yapıştırıcı için daha iyi bir aderans bağı sağlamaktır.

Beton, yüzey çekme dayanımı tipik olarak 1,5 ile 3,5 MPa arasında değişen gözenekli ve heterojen bir malzemedir. Astar yüzeydeki kılcal gözeneklere nüfuz eder, mikro boşlukları doldurur ve reçine bakımından zengin bir tabaka oluşturur; bu tabaka:

- Beton yüzeyi sızdırmaz hale getirir ve emdirme reçinesi uygulaması sırasında hava çıkışını önler

- Sonraki reçine tabakasının ıslatılmasını iyileştirir

- Beton-reçine arayüzünde etkin aderans alanını artırır

- Aderansın kritik olduğu uygulamalar için homojen bir zemin sağlar

Pratik not: Astar viskozitesi derin nüfuz için formüle edilir — tipik olarak emdirme reçinesinden çok daha düşüktür. Astarın üretici tarafından belirtilen sarfiyat oranında (tipik olarak 0,2–0,5 kg/m²) uygulanması şarttır. Fazla uygulama zayıf ve reçine bakımından zengin bir tabaka oluşturur; eksik uygulama ise yalıtılmamış betonun bir sonraki tabakadan reçine emmesine yol açar.

3.2 Macun Dolgu

Macun, astar kürlendikten sonra uygulanır. İşlevi, hava boşlukları gibi küçük yüzey boşluklarını doldurmak ve FRP sisteminin yapışabileceği pürüzsüz bir yüzey sağlamaktır. Doldurulan yüzey boşlukları ayrıca emdirme reçinesinin kürlenmesi sırasında hava kabarcıklarının oluşmasını önler.

Beton yüzeyler kaçınılmaz olarak hava boşlukları (kalıp yüzeyindeki küçük hava boşlukları), kopmalar ve küçük düzensizlikler içerir. Doldurulmadığı takdirde bu kusurlar şunları oluşturur:

- FRP laminatın altında hava hapsolması ve yerel ayrılma (delaminasyon)

- Yükleme sırasında boşluk kenarlarında gerilme yığılması

- Azalmış etkin aderans alanı

- Çevresel bozunmayı hızlandıran potansiyel nem kanalları

Pratik not: Macun tipik olarak yüksek dolgu içerikli tiksotropik bir pastadır ve mala veya rakle ile uygulanır. Yalnızca astar, üreticinin belirttiği yapışmayan (tack-free) duruma kürlendikten sonra uygulanmalıdır. Islak astar üzerine macun uygulamak çözücüleri hapseder ve aderans hattını zayıflatır.

3.3 Emdirme Reçinesi

Emdirme reçinesi, ıslak laminasyon FRP sistemlerinin yükünü çeken elemanıdır. İşlevi takviye liflerini emprenye etmek, yerinde sabitlemek ve lifler arasında yükü etkin biçimde aktaran bir kayma yükü yolu sağlamaktır.

Islak laminasyon sisteminde kuru lif kumaşı sahada emdirme reçinesi ile doyurulur ve hazırlanmış yüzeye uygulanır. Emdirme reçinesi ayrıca önceden astarlanmış beton zemin ile FRP sistemi arasında yapıştırıcı işlevi görür — yani ikili bir yapısal rol üstlenir.

Bir emdirme reçinesinin temel özellikleri şunlardır:

- Kuru noktalar bırakmadan lif demetini tamamen ıslatacak kadar düşük viskozite

- Jelleşmeden önce emprenye ve yerleştirmeyi tamamlamaya yetecek açık kalma süresi

- Lif tabakaları ile zemin arasında kayma aktaracak yüksek kohezif dayanım

- Proje takvimi içinde tasarım mekanik özelliklerine ulaşacak uygun kür profili

Pratik not: Eksik doyurma, en yaygın uygulama kusurlarından biridir. Tamamen ıslanmamış kuru lif demetleri, kürlenmiş laminat içinde sıfır çekme kapasiteli bölgeler oluşturur. Kalite kontrolü, beyaz veya kuru noktaların görsel muayenesini ve aderans dayanımını doğrulamak için periyodik çekip koparma testlerini gerektirir.

3.4 Yapısal Yapıştırıcı

Yapıştırıcılar ön kürlenmiş FRP sistemlerinde kullanılır — özellikle ön kürlenmiş FRP laminatların (plakaların) ve yüzeye yakın gömülü (NSM) FRP çubuk veya şeritlerinin beton zemine yapıştırılmasında. Yapıştırıcı, beton ile FRP takviye sistemi arasında bir kayma yükü yolu sağlar. Yapıştırıcılar ayrıca birden fazla ön kürlenmiş FRP laminat tabakasını birbirine bağlamak için de kullanılır.

Emdirme reçinelerinden farklı olarak, ön kürlenmiş sistemler için yapısal yapıştırıcılar şunlar için formüle edilir:

- Laminatın ağırlığını sarkmadan taşımak için daha yüksek viskozite (pasta kıvamı)

- Aderans hattında soyulma ve kaymaya direnmek için daha yüksek kohezif dayanım

- Düşey ve tavan yüzeylerde aderans hattı kalınlığını korumak için tiksotropik davranış

- Daha kalın aderans hatlarında termal bozunma olmadan kontrollü ekzoterm

Pratik not: Ön kürlenmiş laminatlar için aderans hattı kalınlığı tipik olarak 1,5–3 mm'dir. Yetersiz yapıştırıcı boşluklar ve gerilme yığılmaları oluşturur; aşırı kalınlık ise sürekli yük altında sünme deformasyonunu artırır. Uygulama sırasında aderans hattı kalınlığı, üreticinin belirttiği dişli mala veya mesafe sistemi ile kontrol edilir.

4. Lifler: Yük Taşıyan Takviye

Lifler, FRP sistemlerinde kullanılan sürekli cam, bazalt, aramid veya karbon takviyelerdir. FRP güçlendirmeyi etkili kılan dayanım ve rijitliği sağlarlar. ACI 440.2R dört lif ailesini tanır:

4.1 Karbon Lif

Karbon lif, üstün mekanik özellikleri nedeniyle yapısal güçlendirmede baskın tercihtir:

Çekme dayanımı: 2.400–5.000 MPa (yapısal çeliğin 5–10 katı)

Elastisite modülü: 150–250 GPa (çelikle karşılaştırılabilir)

Yoğunluk: 1,5–1,8 g/cm³ (çeliğin yaklaşık 1/5'i)

Kimyasal atalet: beton alkaliliğinden etkilenmez

Yorulma dayanımı: döngüsel yükleme altında çelikten üstün

Karbon lif farklı sınıflarda temin edilebilir — yüksek dayanımlı (standart modül), yüksek modüllü ve ultra yüksek modüllü — her biri farklı dayanım/rijitlik ödünleşimleri sunar. Çoğu bina ve köprü güçlendirme uygulaması için standart modüllü yüksek dayanımlı karbon lif, performans ve maliyet arasında en iyi dengeyi sağlar.

4.2 Cam Lif

Cam lif, orta düzey güçlendirme talepleri için maliyet etkin bir alternatif sunar:

Çekme dayanımı: 800–1.500 MPa

Elastisite modülü: 40–85 GPa

Yoğunluk: 2,0–2,5 g/cm³

Elektriksel yalıtım: iletken değildir, elektrik altyapısı yakınında güvenlidir

Cam lifler bileşime göre sınıflandırılır: E-cam (genel amaçlı), S-cam (daha yüksek dayanım) ve AR-cam (alkali dirençli, doğrudan beton teması için ≥%16 zirkonya içerir). FRP'nin betondan bir yapıştırıcı tabakasıyla ayrıldığı dıştan yapıştırılmış sistemler için standart E-cam uygundur. Çimentolu malzemelerle doğrudan temas eden gömülü veya NSM uygulamalarında ise AR-cam şart koşulmalıdır.

4.3 Aramid Lif

Aramid lif (aromatik poliamid), özel uygulamalar için benzersiz özellikler sunar:

Çekme dayanımı: 2.000–3.500 MPa

Elastisite modülü: 70–125 GPa

Yoğunluk: 1,4 g/cm³ (tüm yapısal lifler içinde en düşük)

Darbe dayanımı: olağanüstü enerji sönümleme

Sınırlama: nem emilimi, UV hassasiyeti ve basınç dayanımı zayıflığı

Aramid FRP ağırlıklı olarak patlama güçlendirmesinde, darbeye dayanıklı panellerde ve gevrek olmayan göçme davranışı gereken uygulamalarda kullanılır.

4.4 Bazalt Lif

Volkanik kayadan üretilen bazalt lif, orta yol bir seçenek olarak öne çıkmıştır:

Çekme dayanımı: 1.100–1.700 MPa

Elastisite modülü: 80–100 GPa

Yoğunluk: 2,6–2,7 g/cm³

Alkali direnci: E-camdan daha iyi, ancak karbona göre daha az incelenmiştir

Bazalt FRP deniz yapılarında, yığma takviyesinde ve TRM/FRCM tekstil sistemlerinde giderek daha fazla kullanılmaktadır.

5. Koruyucu Kaplamalar

Koruyucu kaplamalar, yapıştırılmış FRP takviyesini potansiyel olarak zarar verici çevresel ve mekanik etkilerden korur. Kaplamalar tipik olarak yapıştırıcı veya emdirme reçinesinin öngörülen bir kürlenme derecesinden sonra FRP sisteminin dış yüzeyine uygulanır.

Koruyucu kaplamalar neden gereklidir?

FRP sistemlerindeki polimer matris (epoksi reçine) şunlara karşı hassastır:

1. UV radyasyonu — yüzeyde tebeşirlenme, renk değişimi ve kademeli matris bozunmasına yol açar

2. Nem girişi — reçineyi plastikleştirebilir ve zamanla lif-matris aderansını azaltabilir

3. Mekanik hasar — darbe, aşınma ve vandalizm çıplak lifi açığa çıkarabilir

4. Kimyasal maruz kalma — asitler, çözücüler ve yakıtlar reçine matrisine saldırabilir

5. Yangın — epoksi matrisler 65–80°C üzerinde (camsı geçiş sıcaklığı, Tg) yapısal bütünlüğünü yitirir

Bir FRP güçlendirme sisteminin performansı, yalnızca lif tarafından değil, tüm bileşen malzemelerin etkileşimiyle belirlenir. ACI 440.2R'nin bileşen malzemelere ilişkin çerçevesi, mühendislere FRP sistemlerini şartname haline getirme, inceleme ve uygulama için net bir yapı sunar:

Reçineler beton zemin, lif ve çevre ile uyumluluk göstermeli — aynı zamanda uygulama için gereken dolgu kabiliyeti, işlenebilirlik ve mekanik özellikleri sağlamalıdır.

• Dört reçine işlevi (astar, macun, emdirme reçinesi, yapıştırıcı) sistem yapısında belirli bir yapısal amaca hizmet eder.

• Lifler (karbon, cam, aramid, bazalt) dayanım ve rijitliği sağlar; seçim, yapısal talep ve çevresel maruz kalma tarafından yönlendirilir.

• Koruyucu kaplamalar kürlenmiş sistemi UV, nem, mekanik hasar ve yangından korur.

• Sistem kalifikasyonu eşleştirilmiş montajı doğrular — ve herhangi bir bileşen ikamesi bu kalifikasyonu geçersiz kılar.
