Köprüler için bağlayıcı çelik levha yapısının güçlendirilmesi ve onarımı analizi

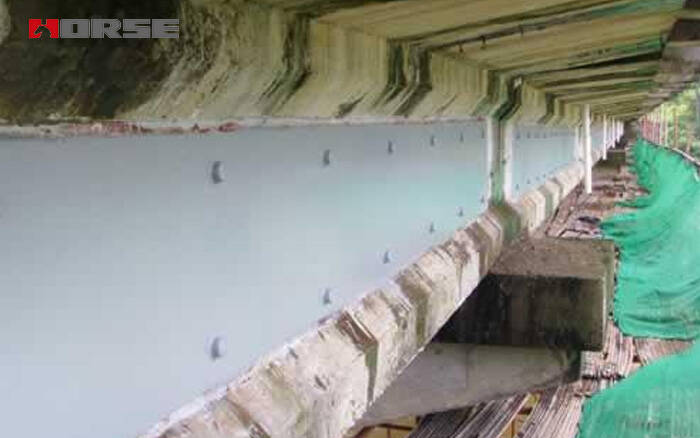

 (1) Köprü yapısının bükülme yeteneğini geliştirmek için çelik levha genellikle üyesinin çekme kenarının yüzeyine bağlanır, böylece çelik levha ve orijinal yapı bir bütün olarak oluşturulur. Bu anda, çelik levha ve betonun bağlantısındaki betonun yerel kesme gücü kontrol edilir. Makul ve güvenli tasarım çelik levhanın verim deformasyonundan önce kontrol edilmelidir ve beton kesme arızası görünmez.

 (2) köprü yapısının ana çekme gerilimi alanı yetersiz olduğunda, yapının kesme dayanımını güçlendirmek ve arttırmak için çelik levha yapının yanına yapıştırılabilir ve ana çekme gerilimini taşımak için kesme çatlaku yönünde dikey eğilmiştir (eğim genellikle 45º -60º).

 (3) çelik levha güçlendirmek için kullanıldığında, çelik levha çelik çubuğun bölümü olarak kabul edilebilir ve çelik levha çeliğe dönüştürülür. Orijinal bileşen sabit yükü ve canlı yükü taşır ve artan çelik levha orijinal bileşenin taşıyamadığı canlı yükün kısmını taşır.

 (4) Yapı tasarımında, takviye için çelik levhalar gerçek ihtiyaçlara göre farklı şekillerde kullanılabilir, ancak çelik levhanın kalınlığı hesaplanan kalınlıktan daha büyük olmalıdır. Bükme direnci için kullanılan çelik levha mümkün olduğunca ince ve geniştir, kalınlığı genellikle 4mm-6mm'dir ve ince çelik levha bileşenin yüzey şekline uyum sağlamak için yeterince esnekliğe sahip olabilir. Kesme kapasitesini geliştirmek için kullanılan çelik levhanın kalınlığı, tasarıma bağlı olarak daha kalın olmalıdır.

 (5) Çelik levhanın uzunluğu tasarlandığında, çelik levhanın demirleme bölümündeki gerilim konsantrasyonunu azaltmak ve bağlı parçaların parçalarında çatlakların oluşmasını veya çelik levhanın çekilmesini önlemek için çelik levhanın uçları düşük basınç alanına uzatılmalıdır.

 (6) köprüyü bağlama yöntemiyle güçlendirmek için, çelik levhanın ve güçlendirilmiş bileşenin genel kuvvetinin oluşumunu nasıl sağlayacağınız, takviyelerin başarısının anahtarıdır. Bu nedenle, takviye tasarımında, çelik levhanın yeterli demirleme uzunluğuna, yapışkan mukavemetine ve dayanıklılığına ek olarak, levhanın serbest uçta gömürden kaçınılması için, uç önlenebilir. Sıkıştırma cıvatası veya U tipi halka levhası, yatay demirleme levhası vb. ile sabitlenir ve cıvata, çelik levha ile beton arasındaki bağlama gücünün çekme veya kesme mukavemetinin ihtiyaçlarını karşıladığından emin olmak için çelik levhasa belli bir mesafede sabitlenir.
