Kiriş levha bileşeninin yapısal güçlendirme yöntemi

Beton kirişler ve levha üyeleri mevcut projede en yaygın kullanılan yapısal üyelerdir. Kirişler ve levhaların bükülme üyeleri, olumlu ve eğimli bölümün iki yönü de dahil olmak üzere yetersiz taşıma kapasitesiyle güçlendirilir. Yetersiz taşıma kapasitesinin görünümü çok büyük bir sapma, çok geniş çatlaklar, çok uzun çatlaklar, çelik çubukların ciddi korozyonu veya sıkıştırma alanında kırılmış betondur. Beton kirişler ve levha üyelerinin takviyesi, esasen normal kesim ve eğik kesimin yetersiz mukavemet sorununu çözmektir.

Pozitif bölüm güçlendirme

Kirişler ve plakaları güçlendirmeden önce, önce orijinal kirişleri sertleştirilmiş kiriş mi ayırt etmeliyiz? Yoksa süper ışın mı? Ya da daha az ışın.

Takviye oranı p maksimum takviye oranından daha az ve minimum takviye oranından daha büyük olduğunda, kiriş uygun takviye kiriştir.

Kirist daha az güçlendirilmiş kiristlerse, çekme alanında karbon lif yeniden dondurulmuş polimer (FRP) kompozit malzemeleri bağlamak ve çekme alanında çelik levhaları yapıştırmak gibi eklenen takviye çelik yöntemi veya benzer takviye yöntemi benimsenebilir.

Süper ışın ise, orijinal bileşenin bölümü yetersizdir ve çizim alanında rol oynamaz. Bu nedenle, bölümü genişletme takviye yöntemini veya temelin takviye yöntemini benimsemek gerekir, ancak dış olarak güçlendirme yöntemini değil.

Güçlendirilmiş bir kiriş ise, takviye yöntemi seçimi büyük, ancak takviye çelik yöntemi çizim alanında kullanıldığında ve dış bağlı yöntemler seçildiğinde, kiriş süper kirişe değişmez.

Eğimli bölüm güçlendirme

Orijinal kirişin bastırım sayısı daha fazla olduğunda veya kirişin bölüm boyutu koşula uymuyorsa: V≤0.25fcbho, karın tendonunun artması etkiye tam oyun veremez. Başka bir deyişle, kireş makası kırıldığında ek girişimin gerilimi verim gücüne ulaşamaz. Bu anda, takviye bölümü yöntemi sadece takviyeyi güçlendirmek için benimsenebilir.  (daha büyük bileşenleri gerçekleştirmek için ince duvarlı kirişler ve diğer diagonal çatlaklar için, kiriş bölümü boyutu kesinlikle kontrol edilmelidir, yani gereksinimler: V≤0.25fcbho).

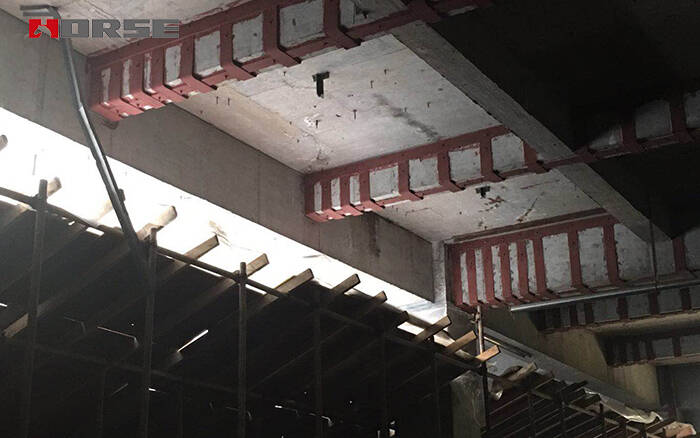

Orijinal kiriş daha az çatlak ve minimum takviye oranından daha az olduğunda, kiriş diagonal çatlar göründüğünde, halka hemen verir ve diagonal bir arıza olacaktır. Bu tür üyeler için, çerçeve takviyesi, artan çerçeve, yapıştıran çelik levha çerçeve ve yapıştıran karbon fiber kompozit sarma çerçeve gibi kabul edilmelidir.

Stirup hızı üst ve alt sınırlar arasında ve alt sınır için daha fazla olduğunda, güçlendirilmiş karın tendonları ekleme yöntemiyle güçlendirilmelidir. Stirup oranı üst sınırın üzerinde olduğunda, takviye yöntemi esas olarak belli bir miktarda stirrup eklenmesiyle arttırılmalıdır.

Yukarıdaki teoriye göre, dış bağlı takviye yöntemi bileşenin taşıma kapasitesini sınırsız olarak geliştiremez. Dış bağlama takviye yöntemi orijinal bileşenler temelinde gerçekleştirildiği için, orijinal yapının bölüm boyutu, takviye ve beton dayanıklılığı sınıfı oyun derecesini sınırlandırır.

Sütun bileşeninin yapısal güçlendirme yöntemi

Demerbeton sütunlarının arıza modları iki kategoriye ayrılabilir: sıkıştırma arızası (eksenli sıkıştırma sütunları ve küçük eksantrik sıkıştırma sütunları dahil) ve çekme arızası (büyük eksantrik sıkıştırma sütunları). Büyük eksantrikliğe sahip sütunların açık görünümü hariç, eksenli yüklü sütunların ve küçük eksantrik yüklü sütunların arıza işaretleri açık değildir. Hepsi kırılgan başarısızlığa aittir. Gerçek projede, uzunluk çatlaku veya sütunun koruyucu katmanının sütunun sıkıştırma tarafında kırıldığı bulunursa, sütunun hasara yakın olduğunu, geçici desteğin hemen kurulması ve güçlendirme önlemlerinin en kısa sürede alınması gerektiğini gösterir.

Güçlendirirken, demirbeton sütunlarının gerilim özellikleri önce tanımlanmalıdır. Büyük eksantrisite sıkıştırılırsa, sütunun çekme tarafını güçlendirmek daha etkilidir. Küçük eksantrisite sıkıştırılırsa, sütunun daha büyük tarafı güçlendirilmelidir.

Sütunun taşıma kapasitesi arttırılmalıysa, sütunun uzunluğu ve inceliği azaltılmalı ve sütunun sertliği arttırılmalıdır. Bu anda, bölüm yönteminin genişletilmesi kabul edilmelidir, çünkü diğer takviye yöntemleri uzunluk ve incelik oranını azaltma, sertliği iyileştirme amacını elde edemez veya etki açık değildir.

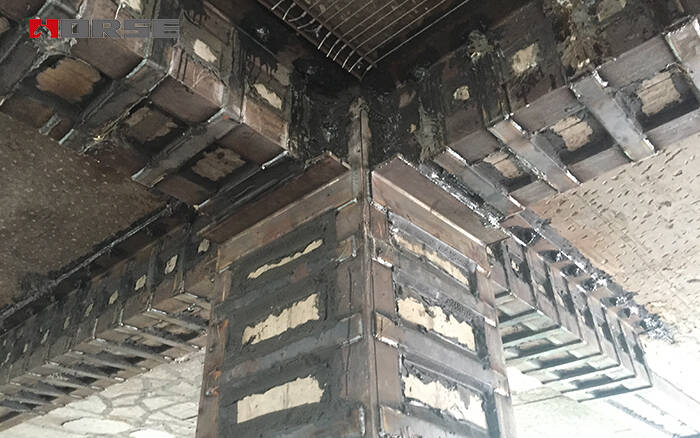

Sütun taşıma kapasitesi arttırılırsa ve üyesinin kesim boyutu çok arttırılamazsa, çelik takviye dış kaynak yöntemi benimsenebilir. Güçlendirildikten sonra, beton sütun sadece taşıma kapasitesini geliştirmekle kalmaz, aynı zamanda çelik halka ve sertleştirme levhasının sınırlanması nedeniyle sütun çekirdek betonunun esnekliğini de artırır.

Yalnızca kısmen takviye gerektiğinde, yedek beton takviye yöntemi kullanılabilir.
