Proje genel bakış

Bir şirketin 20t/saat kazanının büyük tuğla fırınası 1990 yılında 60m yüksekliğinde inşa edilmiştir. Tüm bacana yapısı temel parçası, 10m yüksekliğindeki beton taban parçası ve 50m yüksekliğindeki tuğla boru parçasına bölünür. Temel, dış çapı 8.2m, yüksekliği 3.0m ve kalıntı beton yastığının yaklaşık 6m yüksekliği olan bir C15 beton temelidir. Kabuğun alt kısmı, 300 mm duvar kalınlığına sahip yerde döküm edilmiş bir beton yapısıdır; tuğla borusunun üst kısmı dış kenarda% 2,5 ve iç astarda ve dış duvarda iki tanedir. Dış duvar MU10 tuğla ve M7.5 karışık harç bölümü duvarıdır. Her bölümün kalınlığı 10m ila 30m bölüm 90mm, 30m ila 50m bölüm 370mm, 50m ila 60m bölüm 240mm'dir. Takviye, yatay kül dikişine eklenir. Çelik çubuk her bölümün her bölümünün aralığında şifrelenir ve mesafe iki deri tuğladır. Astar MU7.5 tuğla, 1: 1: 4 karışık harç taşları, kalınlığı 120mm'dir.

Çatlak tespiti ve neden analizi

Darma gövdesi ciddi bir şekilde çatlamıştır ve çatlaklar çoğunlukla dikey çatlaklardır, tamamen iki. Varilin güneyinde, 20m yüksekliğinde 12m'ye kadar dikey olarak gelişir. Başlangıçta çatlakun genişliği yaklaşık 12mm'dir. Genişlik, tırmanma platformunun sağ tarafında, varilin ortasının sağ tarafında ve genişlik yaklaşık 16mm'dir. Çatlak tırmanma merdiveninin dinlenme platformunun yaklaşık 4 m üstünde sona erdi. Diğeri silindirin kuzeybatı tarafında, çatlak 15m'de başlar, uzunluğu yaklaşık 3M'dir ve maksimum çatlak genişliği yaklaşık 9mm'dir. İki çatlak taşların içine uzanır ve tuğlalar kırılır.

Araştırma ve analizden sonra kısa sürede çatlaklar oluşmaz ve belli bir hızda gelişebilir. Darmadaki çatlakların ana nedenleri şunlardır:

Sıcaklık değişikliğinin etkisi

Darmanin astar hasarından kaynaklanan hasar etkisi

Tütün gazı korozyonunun etkisi

Takviye şeması

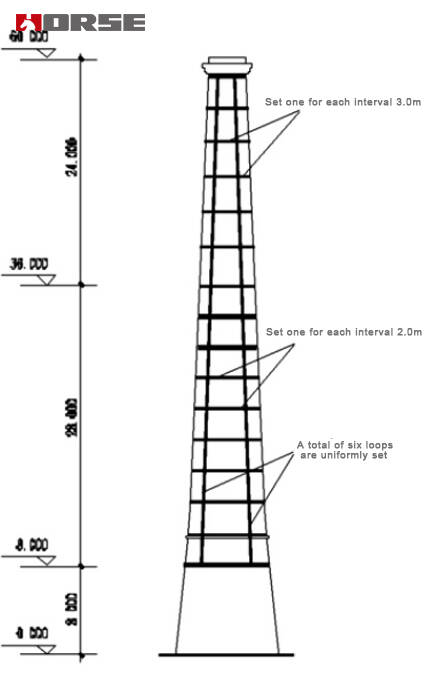

20m'lik bacının çatlak uzunluğunu göz önüne alındığında, bacı taş yapısının çatlakları önce epoksi harç dikişleriyle işlenir ve ardından 250mm genişliğindeki karbon fiber kumaş, üstten alt (yüksek 8m) beton tabanı boyunca dikey olarak bağlanır ve halka yönüne göre toplam 6 uzunluk karbon fiber levha ayırılır. Çatlakun alt kısmından ve 12M yüksekliğinden, 250mm genişliğindeki bir karbon fiber kumaş halkası her 2.0m (orta mesafe) yapıştırılır ve bacının üstüne yapışır.

Dikkat gerektiren konular

1) tuğla taş yapıştırma karbon lif kumaş beton temel malzemeden farklıdır. Kül dikişteki harç çıkarılıp sıkıştırılmış hava ve aseton ile temizlenmelidir ve sonra kül dikişleri tamir harcıyla doldurulur. Harç katlandıktan sonra, karbon lif kumaş inşa edilebilir.

2) karbon fiber kumaşın kullanımı bükmekten kaçınmalı ve karbon fiber kumaşına zarar vermek yasaktır.

3) Karbon fiber kumaşın yüzeyinin ve güçlendirilmiş bileşenlerin ve gerçek güçlendirme etkisinin soyma arızası ve gerçek güçlendirme etkisi göz önüne alındığında, aynı bölümdeki karbon fiber kumaşın bağlama katmanlarının sayısı 3 katmanı aşmamalıdır ve karbon fiber kumaşın lif yönündeki kucak uzunluğu 200mm'den az olmamalıdır.

4) reçinin hammaddeleri doğrudan güneş ışığına maruz kalmamak için su kaynağından uzakta mühürlenmeli ve saklanmalıdır.

5) daha sonra yapıştırıcı dağıtılır, yerine dağıtılmalıdır ve yangın kaynağından uzak havalandırılmalıdır.

6) yerinde inşaat personeli reçine malzemelerinin kullanımına göre ilgili işçi koruma önlemlerini almalıdır.

Etki analizi

Bu projede, çatlaklar önce çatlak taşlarının bütünlüğünü geri kazandırmak ve ardından karbon fiber kumaşla tedaviyi güçlendirmek için sızdırdırma ve sızdırdırma yoluyla tedavi edilir. Güçlendirildikten sonra bir yıldan fazla süredir kullanılmaktadır ve yeni çatlaklar bulunmadı ve çatlakların kontrolü tatmin edici olmuştur. Karbon fiber takviye yönteminin uygulanabilir olduğunu gösterir.
