HM ön gerilmiş CFRP plaka takviye sistemi 2012 yılında başarıyla geliştirildiğinden beri, bir dizi pratik mühendislik takviyesine başarıyla uygulandı ve iyi takviye etkisi ve uzun vadeli istikrarı elde etti. Sürekli uygulama sürecinde, HM önceden gerilmiş CFRP takviye sistemi teorik analize ve test doğrulamasına dayanır ve malzemeler, parametreler, kalıplama teknolojisi vb. gibi birçok yönde istikrarı ve demirleme verimliliğini artırır. Şimdiye kadar, geliştirilmiş sürümün 3. nesil tamamlandı ve daha verimli ve ekonomik yeni demirler ve fikstürler doğrulanıyor.

HM önceden gerilmiş CFRP takviye sistemi kendi kendini kilitleyen demirleme biçimini benimser: demirleme sistemi daha büyük bir gerilim durumundadır ve sıkıştırma gücü ne kadar büyük olursa, klip ve karbon fiber şerit arasındaki nisbeti değiştirmeyi önler ve böylece gerilim gücünün üstesinden gelmek için karbon fiber plakasını sıkıştırır. Aynı zamanda, kelepçe koniği makul değeri kontrol ettiği için, kelepçe karbon fiber şeridi sıkıştırma sürecinde stresin çok konsantre olmasına neden olmaz, böylece karbon fiber şeridi hasar görür. Kelepçe, kelepçe ve karbon fiber plakası arasındaki sürtünme katsayısını artıran oluklu dişli çapa şeklinde benimser, böylece kelepçe, karbon fiber laminatının kırılmasından kaçınmak için küçük basınç koşulları altında karbon fiber plakasını kelep edebilir.

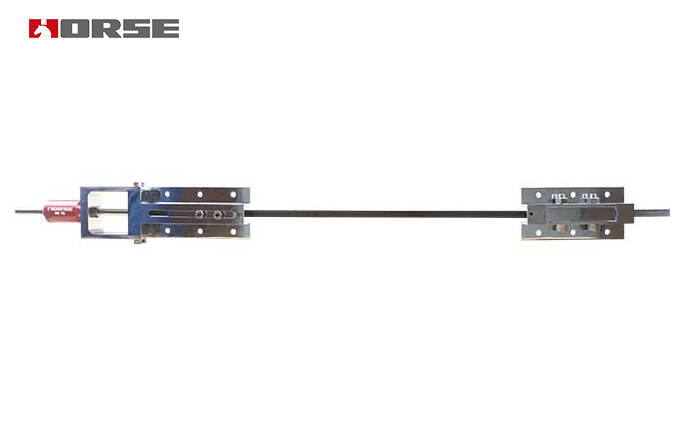

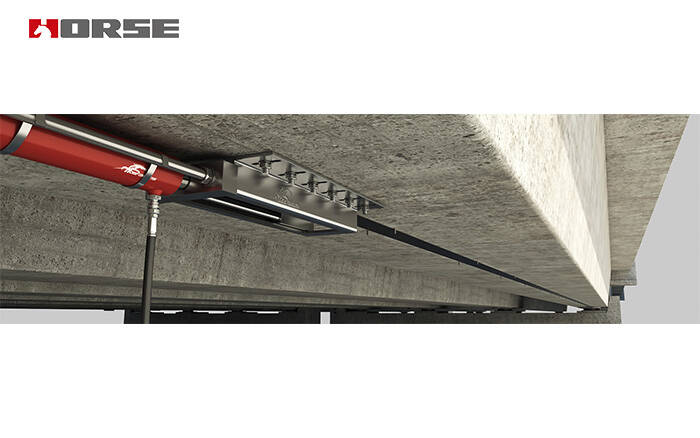

HM ön gerilmiş FRP levha güçlendirme sistemi

Sürekli geliştirmede, HM HM önceden gerilmiş FRP plaka güçlendirme sistemi aşağıdaki avantajları geliştirdi:

Çaplamanın kanalı ve klipsi, makul bir eğim açısı, diş deseninin açısı, diş şeridinin derinliği ve diş şeridinin uzunluk yönü benimser, böylece klip ile karbon fiber levha arasındaki temas daha yakın ve sıkı olur ve gerginlik süreci sırasında ortak karbon fiber plakanın kayması ve bölünmesi sorunu aşılır.

Çapa çerçevesi, yüksek genel mukavemetle entegre damgalama şekillendirme teknolojisini benimser, yetersiz mukavemet ve kaynak stresinin eşitsiz dağılımını önler.

Yüksek hassasiyetli hat kesme süreci, çapa bloku kanalında ve klipte benimsenir. Hata 0.1mm içindedir. Gerçek stres durumu ve teorik analiz yüksektir, böylece çekme etkisi garanti edilir.

Kelepçe parçası ve çapa bloku bir kesme ile oluşturulur ve çapa bloku ve klip numarası, en iyi uyum derecesini ve çapa bloku ve klipin temas yüzeyinin uyumluluğunu elde etmek için birbirlerine karşılık gelir, böylece aynı kuvvet sağlanır.

Bölünmiş tip tasarımı parçaları ayırmak ve paketlemek için kullanılır ve taşıma basittir.

Sabit çapa bloku ve çapa çerçevesi kullanılarak, eksantrik gerilim eksantrikliğinin tüm sistem üzerindeki etkisi aşılır.

Çapa blokunun konumu sadece yuvarlıdır, oluk derinliği ve yuvarlık alanı küçüktür ve orijinal bileşenin hasar derecesi azalır.

Sitenin kurulumu şeklinde, karbon fiber tahtanın kesme uzunluğu, tek tip demirlemenin karbon fiber tahtanın uzunluğunu değiştiremeyeceği dezavantajından kaçınmak için alan koşullarına göre esnek bir şekilde ayarlanabilir.

Yedek parçaların kurulumu basittir. Çapa çerçevesi, çapa bloku ve klip dışında diğer tüm parçalar standart parçalardır. Aynı zamanda, kurulum için gerekli her türlü ekipman sağlanır ve inşaat süreci basitleştirilmektedir.
