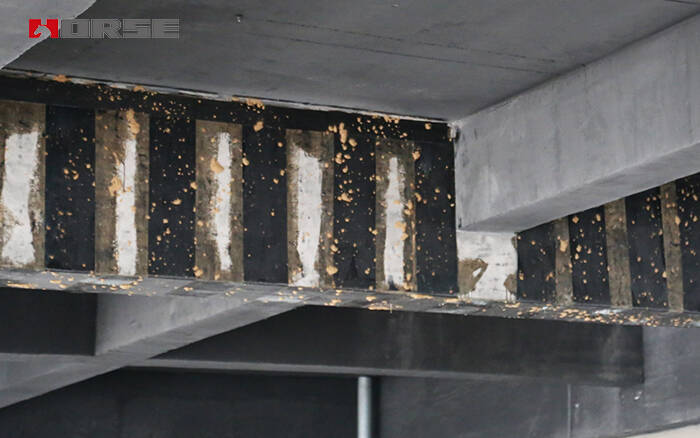

CFRP U şeklinde çerçeve, karbon lif kumaştan yapılmış U şeklinde bir çerçevedir. Kirişin altındaki karbon kumaşını sabitlemek ve güvenilir gücü aktarmak için, CFRP güçlendirildiğinde, karbon fiber kumaş U şeklinde halka sıklıkla yapıştırılır ve şerit sadece kirişin tarafında izin verilmez. Peki, CFRP U şeklinde halka ne zaman yapıştırılacak? İnşaatta nasıl çalışmalıyım?

Fiber kompozit malzeme, bükülme üyesinin eğimli bölümünün kesme taşıma kapasitesini güçlendirmek için kullanıldığında, bileşenin eksenine diki bir halka halkasına veya diğer etkili U şekilli halkasına bağlanmalıdır ve eğimli bağlama yöntemi kullanılmamalıdır.

Bükme üyesi tarafından bağlanan çok katmanlı lif kumaşın kesilmesine izin verildiğinde, bitişik iki kumaş katmanı iç ve kısa dış uzunluk ilkesine göre kesilmelidir; dış kumaşın kesme noktası iç kesme noktasının üstünde 200mm'den fazla olmalıdır ve U şeklinde halka kesme noktasına eklenmelidir.

Demerbeton bükülme üyeleri normal kesim takviyesine tabi olduğunda, lif takviyeli kompozitler desteklerin kenarlarına kadar uzatılmalıdır. U şeklinde halka (kirişe) veya yatay çubuk (plakaya) lif kompozitinin (kesim bölümü dahil) ucunda ve konsantre yük noktasının iki tarafında ayarlanmalıdır.

Fiber kompozit desteğin kenarına uzandığında ve bağlama uzantısının uzunluğundan hala memnun olmadığında aşağıdaki demirleme önlemleri alınmalıdır: kiriş için, uzatılmış uzunluk aralığında en az üç U şeklinde çemberin eşit bir şekilde demirlenmesi gerekir, bunlardan biri uzatılmış uzunluğun sonunda ayarlanmalıdır. U tipi halka lif kompozit malzemeden yapılmıştır. U çerçevenin yüksekliği kirişin yüksekliği olmalıdır, flanş veya yerde dökülmüş zemin altına uzatılmalıdır. U şeklinde halkanın genişliği, güçlendirilmiş lif kompozitinin genişliğinin 2/3'ünden az olmamalı ve 150mm'den az olmamalıdır; orta halka, güçlendirilmiş lif kompozit şeridin genişliği ile 1/2'den az olmamalı ve 100mm'den az olmamalıdır. U halkasının kalınlığı, 1/2 lif takviyeli kompozit malzemenin kalınlığından daha az olmamalıdır.
