U tipi halka, karbon fiber kumaş ve beton taban malzemesinin soyulma hasarını azaltmanın önemli bir bileşenidir, karbon fiber kumaş ve beton taban malzemesinin ortak gücünü sağlar ve CFRP kumaşının takviye gövdesinin bir parçasıdır.

Aslında, karbon fiber kumaşının demirlenmesi ve soyulma arızasının önlenmesi, U tipi halkalardan sadece biridir ve U tipi halka, aynı zamanda bükülme üyesinin eğimli bölüm taşıma kapasitesinin güçlendirilmesinden sorumludur. Normal bölüm ve diagonal bölüm arasındaki fark göz önüne alındığında, kireşdeki U halkasının düzeni farklıdır.

Normal bölüm güçlendirme

CFRP ile güçlendirilmiş kirişler her iki tarafta da U halkaları ile bağlandığında, temelde kirişin yalnızca normal bölüm taşıma kapasitesi için güçlendirildiği gösterilir. Normal kesimin U tipi halka düzeni, esas olarak CFRP levhalarının bağlama uzunluğundan etkilenen iki türe bölünebilir. Uzantının uzunluğunun sadece U tipi halkanın düzenini etkilediğini unutmamak önemlidir. Uzantının uzunluğunun uçuna ulaşması ne olursa olsun, kirişin altına bağlanan karbon fiber kumaşının, bükülme üyesinin bölümünün takviyesinde uçuna uzanması gerekir.

CFRP'nin uzunluğunu hesaplarken gereksinimleri karşılayamaz, en az üç kanalın uzantı uzunluğu aralığında U halka demirleme eşit olarak kurulması gerekir. Üç U çerçevesinde, bir set kirişin ucunda son çerçeve olarak adlandırılır, bu da U tipi çerçevenin genişliğinin kirişin altındaki karbon fiber kumaşının genişliğinin 2/3'ünden az olmamasını ve 150 mm'den az olmamasını gerektirir. Son çemberin yanı sıra, kalan iki tanesi orta çemberdir ve orta çemberin genişliği kiristin altındaki karbon lifin 1/2 ve 100mm'sinden az değildir. Ayrıca, hem halka hem de orta halka, kirişin altındaki karbon lifinin yarısından az olmamasını sağlamalıdır.

CFRP'nin uzantı uzunluğunu hesaplarken yeterlidir, U halkasının düzenlenmesi nispeten basittir. Bu zamanda, kireşin altındaki karbon fiber kumaşının her iki ucunda ve konsantre yükün her iki tarafında, orta genişliğe sahip U tipi halka kurulabilir ve U tipinin genişliği yukarıdaki uzatılmış uzunluğun genişliğine referans olarak gerçekleştirilebilir.

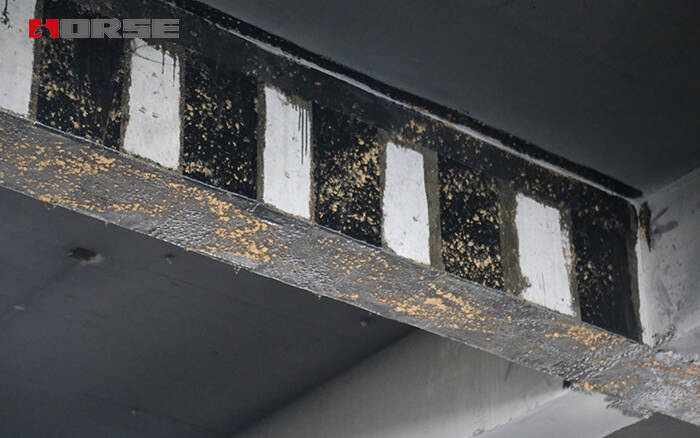

Güçlendirme için CFRP U tipi halka

Eğik kesim takviyesi

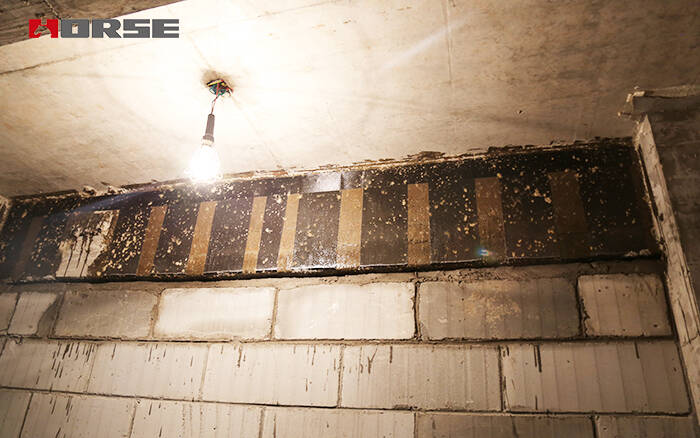

Karbon fiber kumaş, bükülme üyesinin eğimli bölümü için güçlendirildiğinde, şifreli alanın düzeninde bileşenin çeşitliliğine göre bir fark olacaktır. Bu makale, şifreli alanı göz önünde bulundurmadan eğik bölümün güçlendirilmesine odaklanır. Eğik bölümün güçlendirilmesinde, U halkası inşaat ekseninin yönünde dikey olarak yapıştırılmalıdır ve eğik yapıştırma kabul edilmemelidir. Normal kesimi takviyelerden ayırmak için, eğik kesim takviyelerindeki U halkasının düzeni hesaplamalarla belirlenmelidir.

U tipi halkanın hesaplama sürecinde, eğimli bölümün taşıma kapasitesi önce güçlendirilmelidir ve ardından eğimli bölümün taşıma kapasitesinin artan değeri mevcut yapının taşıma kapasitesine göre hesaplanır. Son olarak, U tipi halkanın genişliği ve mesafesi değer ve korelasyon katsayısını artırarak belirlenir. Takviye sonrası eğimli bölümün taşıma kapasitesinin orijinal üyesinin basınç gücüyle ilişkili olduğunu ve U tipi halkanın düzenini artırarak kısıtlamadan eğimli bölümün taşıma kapasitesini artırmak düşünülmeyeceğini not etmek önemlidir.

Ayrıca, iki bitişik U çemberi arasındaki net aralığın (U tipi çemberin kenarı arasındaki mesafe) GB 50010'daki maksimum stirrup mesafesinin 0,7 katından fazla olmaması ve takviye etkisini sağlamak için kiriş yüksekliğinin 0,25 katından fazla olmaması gerektiğine dikkat edilmelidir. Aynı zamanda, kiriş yüksekliği 600 mm'den büyük olduğunda, kirişin beline uzunluk beli basıncı bantı eklenmeli ve gerektiğinde kendinden kilitlenen cihaz da eklenebilir.
