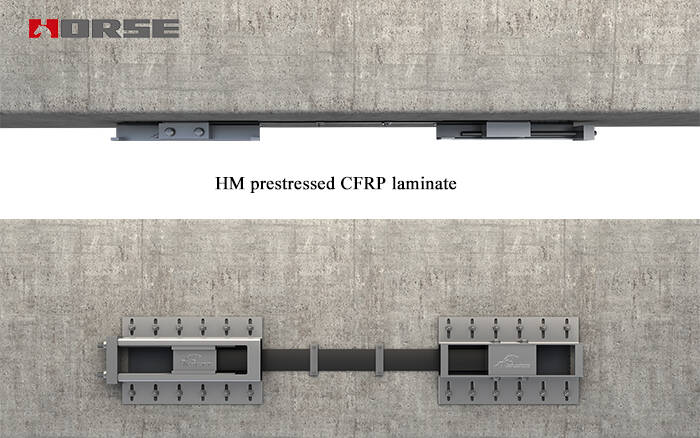

Ön gerilmiş CFRP laminat takviye sistemi üç parçadan oluşur: demirleme, karbon fiber laminat ve karbon fiber laminat yapıştırıcı.

Anchorage'da

Çaplama, karbon fiber laminatının gerilmesini ve sabitlenmesini gerçekleştirir. Karbon plaka yapıştırıcısı karbon lif laminatını ve güçlendirilmiş bileşeni ortak bir güç oluşturur.

Takviye sisteminde, demirleme anahtardır.

Karbon fiber laminat

Karbon fiber laminat en yüksek çekme dayanıklılığı insan yapımı liftir. Elastik modülü 150-170GPa, çekme mukavemeti 2800 MPa'ya kadar ve çelik elastik modülü genellikle yaklaşık 200 GPa, çekme mukavemeti sadece yaklaşık 300 MPa'dır.

Karbon fiber laminatının başka bazı mükemmel özellikleri vardır: hafif ağırlığa sahiptir, güçlendirilmiş yapının ağırlığında ek bir artış yoktur, istikrarlı özellikler, zayıf asit, zayıf alkali, donma-erime döngüsü, uzun vadeli güneş ışığı ve küçük üzerindeki diğer çevresel etkiler.

Karbon fiber laminat yapıştırıcı

Karbon fiber laminat yapıştırıcı güçlü bağlama gücüne, uzun uygulama süresine, hızlı mukavemet büyümesine sahiptir ve çevresel titreşimden etkilenmez. Süper yorgunluk direnci ve sertleşmeden sonra küçülmez.

Ön gerilmiş FRP laminatının inşaat yöntemi

1. İnşaat hazırlığı:

 (1) inşaat stentlerinin kurulması, ana malzemelerin satın alınması ve demirleme çelik üyelerinin üretimi.

 (2) Karbon fiber levhanın ve her iki ucundaki demirlemenin konumlarını belirlemek için tasarım çizimlerine göre güçlendirilmiş kiristin yüzeyini ayarlamak.

2. Beton parçalama ve yüzey işleme

 (1) Sabit demirleme ve gerilim uç demirleme konumunu belirlemek için inşaat yükseltmesine göre, kireş betonunun yüzeyini dışarı çıkarın, derinliği 1/2 demirleme kalınlığıdır, karbon fiber levhasının yakından birleştirilmiş tüm kireşlere yapışmasını sağlamak için.

 (2) Beton kirişlerin yüzeyi, karbon lif levhasının konumunda açılı öğütme makinesi ile dökülür ve ardından pürüzsüz ve tozsuz yapışkan yüzeyi sağlamak için kuru bezle silinir.

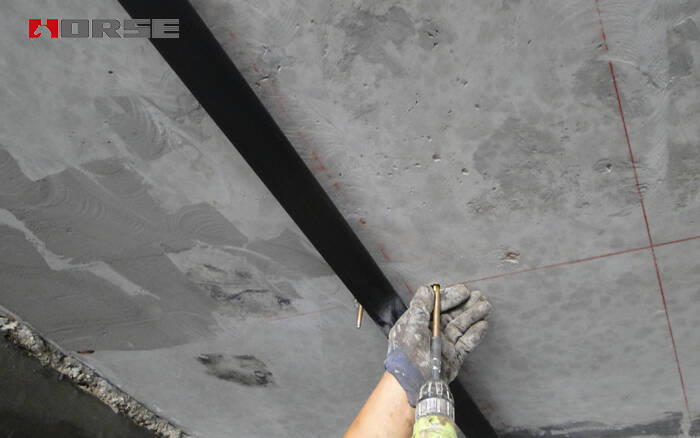

3. Civata inşaatı

CFRP'nin çekme ucu ve sabit ucu üyelerinin kurulduğu pozisyonlarda tasarım çizimlerine göre yüksek mukavemetli vida dikme

4. Sabit uç demirleme ve gerilim uç demirleme üretimi

5. Sabit uç demirleme ve gerilim uç demirleme kurulumu ve demirleme

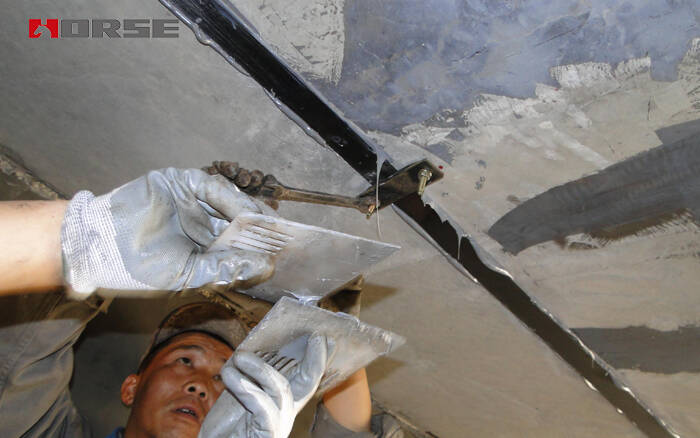

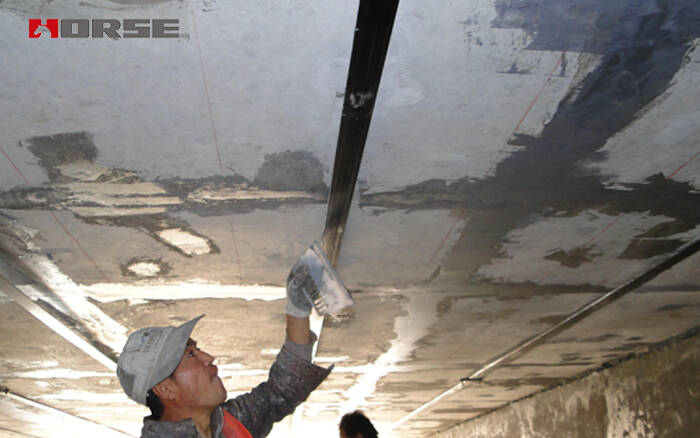

6. Karbon fiber levha yapıştırıcı yüzeyi yapıştırmadan önce aseton ile temizlenir, sonra karbon fiber levha ve kiriş altı arasındaki temas yüzeyine özel yapıştırıcı uygulanır ve yapıştırıcı demirleme levhası ve kiriş altı arasındaki temas yüzeyine uygulanır.

7. Jack yükleyin, CFRP'yi uzatın ve kirişin sapmasını gözlemleyin.

8. Koruyun
