Project Overview
Çin Yuan Branch Archives South Building yenileme projesi inşaat alanı 2438m2, beş katlı öğretim binasından bir dosya deposuna kadar, fonksiyonel değişikliklerin kullanımı ve sismik retrofitting, ESP Construction Engineering Design ve Research Institute Co., Ltd.Yeniden yapılandırma hesaplaması, çerçeve kirişinin orijinal öğretim binası, dönüşümden sonra yapısal tasarım özelliklerinin gerekliliklerini karşılayamaz, çerçeve kirişinin bazıları güçlendirmelidir.İki güçlendirme yöntemi: çelik plaka güçlendirme, güçlendirenKarbon fiber.

Yapısal Güçlendirme Materyali

Proje, FRP kompozit malzemeleri venbsp'ten seçilmiş;Shanghai Horse Construction Co., Ltd Uniwayal karbon fiber bezi (yüksek güç I), 12K, standart ağırlık 300g / m2, kalınlık 0.167mm, çekme gücü standart değeri ≥ 3400MPa, elastik modulus ≥ 240000MPa, elongation ≥ 1.% 7.Karbon fiber bezi, bir not, çekme gücü ≥ 40MPa, elastikiyetin elastikiyetinin çekme modları 2500MPa, çelik - Çelik ≥ 14MPa, beton ile pozitif bağ gücü kalitesi.5MPa, ısı yaşlanmasına karşı direniş (daha düşük oar gücü ≤% 10 azalttı), etki ve peeling direniş ( Ortalama şerit uzunluğu) ≤20mm.

İnşaat Kalitesi Muayenesi venbsp;

1 Görsel Muayene vensp;

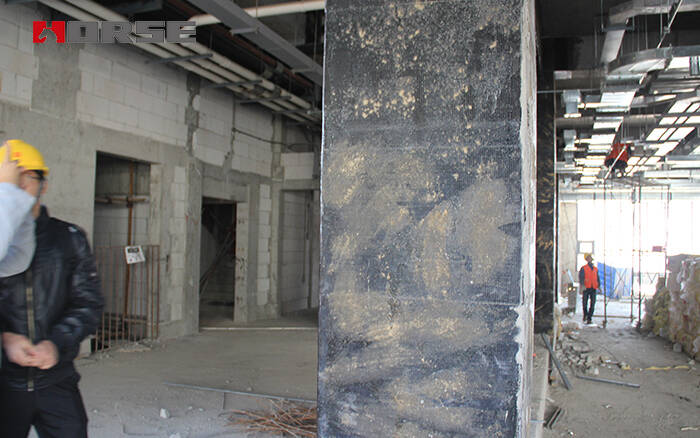

1.1 Karbon fiber bezinin hemen ardından görsel inceleme, boşlukları gerektirmeden, plastik alanın eksikliği ve katlanmaları gerektirir.Venbsp;

1.2 Boşlukların varlığı veya plastik alanın eksikliği karbon fiber yapıştırıcısı eklenmelidir, kırışıklıklı karbon fiber bezinin varlığı yeniden sorgulandıktan sonra kaldırılmalıdır.Venbsp;

2 Metal Hammer Testi

2.1 Karbon fiber bezi ve beton arasındaki bağın kalitesi, karbon fiber bezinin geri alınmasının bir parçasının boş olup olmadığını test etmek için metal çekiç kullanılabilir.Venbsp;

2.2 10000mm2'den fazla olmayan tek bir boş alan, enjeksiyon plastik onarımı doldurmak için kullanılabilir, ≥ 10000mm2 kesmek ve tamir edilmelidir, her son tur uzunluğu ≥ 200mm, 3 ≥ 300mm'den fazla, non-force Yöneylem ≥100mm.Venbsp;

Site venbsp'te 3 çizim testi;

Site çizimi nitelikli göstergeler: çim-köçücü beton gücü C15 - C20 ≥ 1.5MPa, çim kök beton gücü ≥ C45 ≥ 2.5MPa, C20 - C45 lineer interpolasyon arasındaki çim kökler, geçiş göstergelerini belirlemek ve betonun Cohesive yıkımına ihtiyaç duymalıdır.Eğer niteliksiz değilse, yeniden yönlendirilmeli ve yeniden kontrol kabulü için kaldırılmalıdır.
