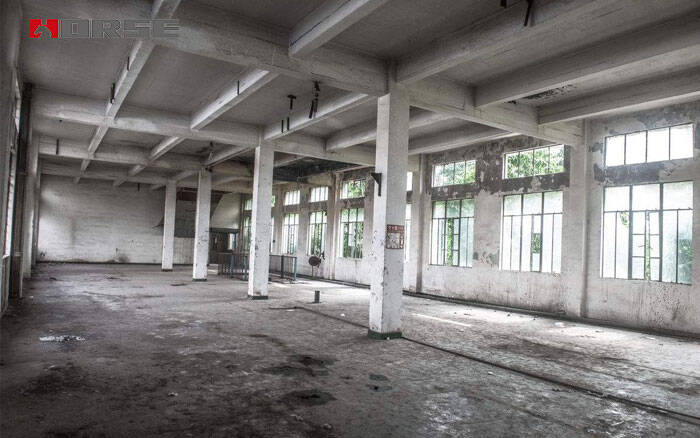

Üretim altyapısı olarak, Çin Halk Cumhuriyeti'nin kuruluşunun ilk günlerinde inşa edilen fabrika binalarının çoğu yaşlanma dönemine girdi, üretimin ilerlemesini ciddi bir şekilde engelledi, üretimin gelişimini sınırladı, fabrika yıkımı ve inşaatının yüksek maliyeti nedeniyle bu eski fabrika binaları hala kullanılmaktadır. Ancak atölyelerin çoğunun büyük beton düşmesi gibi güvenlik sorunları var. İstatistiklere göre, yeniden inşaat yeni binadan% 40 tasarruf edebilir, inşaat süresini yaklaşık% 50 kısaltabilir ve yatırımı yeni binadan 3-4 kat daha hızlı geri alabilir. Normal üretimi sürdürmek ve kaynaklardan tasarruf etmek ve ulusal ekonominin hızlı gelişimini teşvik etmek için eski sanayi tesisinin yapısal güçlendirilmesi, sivil toplumda giderek daha fazla bir araştırma sıcak noktası haline gelmiştir.

1 Eski sanayi tesislerinde mevcut olan ana güvenlik sorunları

Araştırma ve ilgili literatüre danışmanlık yaptıktan sonra, eski fabrika binalarındaki ana güvenlik sorunlarının:

 (1) Tasarımda, daha az taşıma kapasitesi ve daha küçük yapısal güvenlik faktörü ile tasarrufa dikkat edilmelidir.

 (2) O zamanki inşaat koşullarının sınırlanması nedeniyle, dökülmüş betonun mukavemeti genellikle tasarım mukavemetine ulaşamaz veya mukavemet gizliliği büyük, bu da yapısal güvenlik faktörünü daha da azaltır;

 (3) Beton üyelerin uzun vadeli kullanımı sırasında, ciddi havalandırma ve hasar nedeniyle, üyelerin etkili kesit alanı azalır, çubuklar ve takviye korozyonu ve sonuçta üyelerin taşıma kapasitesi azalır.

 (4) Çelik yapısal üyelerin ve konektörlerin korozyonu yapının taşıma kapasitesini ciddi bir şekilde etkiler.

 (5) Kullanım sırasında, tasarım yüküne ilişkin gerçek yük değişiklikleri (vinç kaldırma ağırlığı gibi artar), sonuç olarak yapısal taşıma kapasitesi gereksinimleri karşılayamaz;

 (6) Beton çatıların havalandırılması ciddidir, bu da açık çubuklar ve beton blokların düşmesine neden olur.

 (7) Temel taşıma kapasitesi gereksinimleri karşılamaz, temelin batmasına ve binanın çatlamasına neden olur.

 (8) Termal stres nedeniyle, tutma duvarları çatlanır.

 (9) Çelik vinç kiristinin bölümü çok küçük olduğundan, vinç çalışırken aşırı titreşime neden olur, bu da vinçin normal kullanımını etkileyecek.

2. eski endüstriyel tesis dönüşümünün özellikleri

Araştırmadan sonra, eski endüstriyel binaların özelliklerinin aşağıdaki gibi olduğu bulundu:

2.1 İnşaat süresi kısa. Eski fabrika binaları için takviye süresi kesinlikle sınırlıdır. Genellikle, büyük modifikasyonlar gerektiren atölyeler yüksek çıkış değerine ve birçok üretim görevine sahiptir. Eski atölyelerin çoğu üretimi durduramaz, yani üretirken güçlendirilmelidir. Üretim durdurulabilir olsa bile, zaman çok kısa, bu yüzden takviye ve yeniden inşa süresi ne kadar kısa olursa o kadar iyi.

2.2 Tasarım ve inşaat zor. Orijinal tesiste eski ekipman, eski boru hatları, vinçler ve diğer tesisler, takviye ve dönüşüm, birçok ekipman hareket edemez, sınırlı iş alanı, çoğu durum sadece küçük makine inşaatına güvenebilir. Yüksek güvenlik gereksinimleri, birçok ekipman çok değerli ve hassas, yangın ve düşen nesnelere dikkat. Bu nedenle, tasarım ve inşaat öncesinde, kayıtları dikkatlice gözlemlemek ve pratik bir tasarım ve inşaat programı oluşturmak için birçok kez derinlemesine girmek gerekir.

2.3 güçlendirmeden önce orijinal yapıyı kontrol edin. Fabrika binası uzun süre kullanıldığında, beton karbonize edilecek, çelik çatı truss ve takviye koroze edilecek ve ön gerilmiş betonun ön gerilimi düşecek, bu da orijinal yapıya ve bileşenlerin güvenli olmamasına neden olabilir. Bu nedenle, tasarımdan önce test etmek gerekir ve test verileri güçlendirme ve dönüşüm için temel bilgidir.

2.4 yeni koduna göre güçlendirme ve yenileme. Kod birkaç yılda bir kez revize edilmelidir. Yeni kod daha titiz, daha güvenli ve daha kapsamlıdır. Yeni kod eski fabrika binası güçlendirildiğinde ve yenilendiğinde uygulanmalıdır.

3 Proje

3.1 Xiangtan Elektrikli Makine Fabrikası'nın bobin atölyesi 1971 yılında 18 metre, 84 metre uzunluğu ve 6 metre mesafesi ile inşa edildi.  . Orijinal atölye vinç 15 tondur ve vinç kaldırma kapasitesi 30 tondur. Temel, sütun, çatı sistemi, duvar vb. yapısal testlerinden sonra, değerlendirme sonuçları projenin güçlendirilmesi gerektiğini gösterir.

3.2 Sitenin test sonuçlarına ve orijinal atölyenin inşaat çizimlerine göre, atölyenin yapısını kontrol etmek için PKPM2010 yapısal tasarım yazılımı kullanılır. Sonuçlar şunlardır:

 (1) Beton Eğim sütunlarının üst ve alt sütunlarının takviyesi taşıma kapasitesi gereksinimlerini karşılayamaz ve uzunluk takviyesi ve çarpma düzeni kodun gereksinimlerini karşılamaz.

 (2) Parçetin bölüm boyutu ve takviyesi mevcut özelliklerin tasarım gereksinimlerini karşılayamaz.

 (3) Vinç kaldırma ağırlığı 15 tondan 30 tona arttığı için çelik vinç kirişi ve beton temel taşıma kapasitesi gereksinimlerini karşılayamaz.

3.3 Yukarıdaki test ve güvenilirlik değerlendirme sonuçları göz önüne alınarak, fabrika binasının güçlendirme ve yeniden inşa şeması aşağıdaki şekilde formüle edilmiştir:

 (1) temel takviyesi. Vincin tonajı arttıkça ve yük arttıkça, beton temelini güçlendirmek gerekir.

 (2) Bükülmüş sütunların taşıma kapasitesi gereksinimleri karşılamaz. Kısmen sütun yerel takviye fenomeni ortaya çıkar ve sütunlar kaplı çelik ile güçlendirilir.

 (3) Çelik vinç kiriş için güçlendirme şeması. Orijinal vinç kiristinin üst flanşında, 8mm kalınlığındaki çelik levhalar yapısal yapıştırıcı ile yapıştırılır ve yüksek mukavemetli cıvatalarla bağlanır. Vinç kirişinin gücünü ve sertliğini artırmak için, vinç kirişinin bölümünü genişletmek için vinç kirişinin alt flanşına I şeklinde kiriş eklenir.

 (4) Çatı takviye şeması. Havaya maruz çelik çatı truss, çelik korozyon, korozyon durumuna göre, akord ve web üzerinde dikkatlice toz ve yüzen pas temizlemek, pas geçirmez bir boya fırça ve sonra fırça bitirmek. Alt kord için toz ve yüzen pası dikkatlice temizlemek için, takviye için iki L80X5 açılı çelik kaynak edin, çatı dikey ve yatay desteğini arttırarken bir paslanmaz boya fırçalayın ve ardından iki üst kaplama;

 (5) Çatı takviye şeması. Çatlakları temizleyin ve hasarlı yüzeyden beton ve çöpü çıkarın. Çatıyı polimer harç ile tamir edin. Çatı iki yönlü CFRP ile güçlendirilmiştir. İki yönlü CFRP, 200g / m2 tek yönlü karbon lif kumaştan yapılmıştır. Plaka uzunluk kaburgası ve ters kaburgası 3mm kalınlığındaki çelik levha ile güçlendirilir.
