Takviye tasarımının ana içeriği

Binanın takviye ve yenileme tasarımı, güçlendirilmiş üyelerin taşıma kapasitesinin ve deformasyonunun kontrol hesaplanmasını, üyelerin işlenmesini ve inşaat çizimlerinin çizimini ve inşaat sürecinin rehberliğini içerir.

Taşıma kapasitesinin hesaplanmasında, yeni parça ve orijinal yapısal üye arasındaki sinerjiye özel dikkat edilmelidir. Genel olarak, yeni parçanın stresi orijinal yapının stresinden geride kalır. Güçlendirilmiş yapının yapısıyla ilgilenirken, sadece yeni üyesin yapısal gereksinimlerini karşılamakla kalmayın, aynı zamanda orijinal yapısal üyesiyle bağlantısını da göz önünde bulundurmalıyız. Takviye yapısı normal yeni yapıdan daha karmaşıktır, ana nedeni orijinal yapının tam olarak anlaşılmamasıdır, bu nedenle takviye yapısı rehberliğinin tasarımı özellikle önemlidir.

Takviye şeması seçiminin önemi

Mevcut binaların takviye ve dönüşüm şemasını seçmek çok önemlidir. Takviye ve dönüşüm şeması sadece fonların yatırımını değil, aynı zamanda takviye kalitesini de etkiler. Örneğin, aşırı çatlaklar ve yeterli taşıma kapasitesi olan bir üyeye uzunluk takviyesi eklemek tavsiye edilmez, çünkü uzunluk takviyesinin artması mevcut çatlakları azaltmaz. Etkili yöntem, önceden gerilmiş takviye veya ek önceden gerilmiş destek uygulamak veya güç sistemini değiştirmektir. Örneğin, yapısal üyelerin taşıma kapasitesi yeterli olduğunda, ancak sertliği yetersiz olduğunda, sertliklerini iyileştirmek için kiriş-levha yapısal üyelerinin kesim boyutunu artırmak tercih edilir. Örneğin, yapısal üyelerin taşıma kapasitesi yetersizse ve gerçek takviye çubuğa ulaştıysa, takviye veya çelik levha hala gerilim bölgesine ekleniyorsa takviyelendirici bir rol oynamaz. Bu nedenle, makul takviye şeması, görünümü etkilemeden iyi takviye etkisi, fonksiyon kullanımı üzerinde daha az etkisi, güvenilir teknoloji, basit yapı, ekonomik ve makul olmalıdır.

Dış bağlı çelik levha ve çelik kaplama

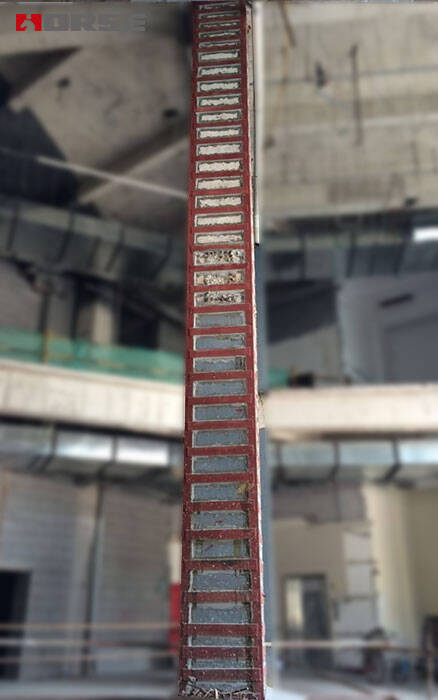

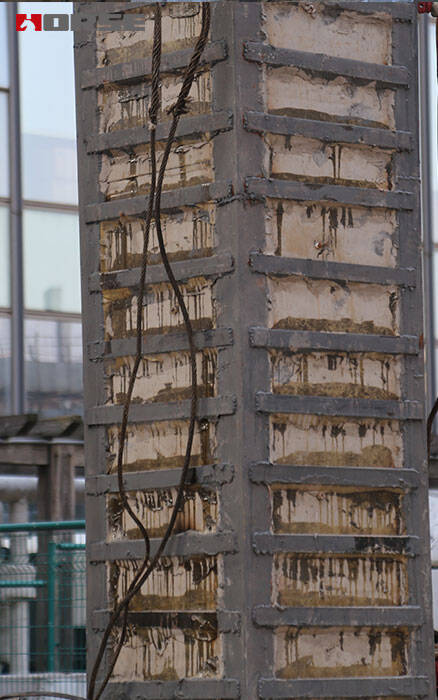

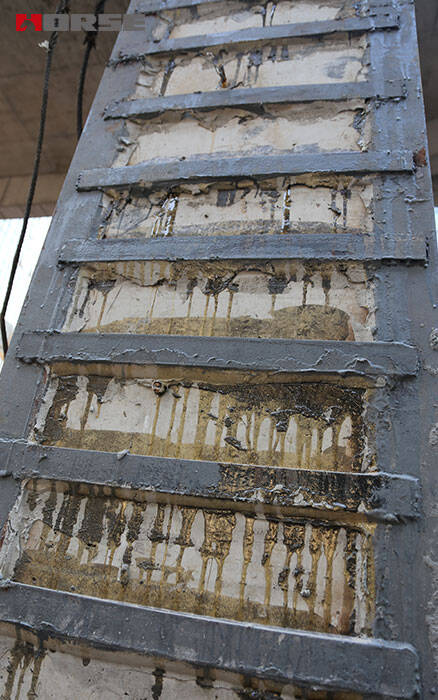

Dış bağlama çelik levha veya çelik kaplama takviye yöntemi, çeliği beton kirişler ve sütunların etrafına sarmanın bir tür takviye yöntemidir. Genellikle, açılı çelik üyelerin uzunluğu boyunca veya bölümün dört köşesinde belirli bir bölüm boyunca ayarlanır ve açılı çelik halka plakası veya cıvata halkası ile bir bütün haline bağlanır. Bu takviye yöntemi, birkaç üyesin bölüm boyutunu artırmak temelinde orijinal üyesin taşıma kapasitesini büyük ölçüde geliştirebilir.

1. çelik kaplama tasarımında dikkat edilmeli sorunlar

 (1) Değiştirilmiş epoksi çelik levha yapıştırıcı yapıştırıcılar, dışarıdan yapıştırılmış veya sarılmış profil çelikle güçlendirildiklerinde ticari beton yapısal üyelere dökmek için kullanılmalıdır.

 (2) Hesaplamada, kesim çeliğinin üyeler üzerindeki etkisini göz önünde bulundurmak gerekir. Hesaplama formülüne yeni bölüm çelik mukavemet kullanım katsayısı alfa a (aseizmik tasarımda alfa a = 1.0 ve ticari beton yapıların güçlendirilmesi için tasarım kodunda alfa A = 0.9) eklenir. Hesaplamada buna özel dikkat etmeliyiz.

 (3) Kirişler dış bağlı profil çelikle güçlendirildiğinde, açılı çelik güçlendirilmiş pozisyonlara veya kirişlerin altındaki köşelerine veya kirişlerin üstüne bağlanmalıdır, ancak halkalar kurulmalıdır. Bir zemin olduğunda, U şeklinde halka levhası veya ek vidası zeminden geçmeli, ek şerit çelik levhala kaynaklanmalı veya yapıştırıcı demirden sonra zemine gömülmelidir.

 (4) Sütunu güçlendirirken, açılı çeliğin alt ucu temele demirlenmelidir; Ortası zeminden geçmeli ve üst uç üst kata veya çatının altına uzanmalıdır.

2. çelik kaplama inşaatında belirtilecek sorunlar

 (1) Ticari beton ve çelik levhaların yüzey işlenmesine dikkat edilmelidir. Eski ve kirli ticari beton bileşenlerinin yapıştırma yüzeyleri için, deterjanı lekelemek, kirleri çıkardıktan sonra yüzeyi temizlemek, temiz suyla durulamak ve kaba agregat yüzey katmanını çıkarmak için yapıştırma yüzeyini öğütmek ve tozu çıkarmak için sert bir fırça kullanılmalıdır. Ticari betonun daha iyi yüzeyi için, yapıştırma yüzeyi 1-2 mm yüzeyini çıkarmak, pürüzsüz hale getirmek, tozu çıkarmak ve yüzeyi aseton ile silmek için doğrudan taşlanır. Çelik levhanın yüzeyi için daha yeni bir çelik levha seçmelidir, çelik levhanın yüzeyi aşındırıcı bez veya taşlama tekerleği kullanarak taşlama için, böylece çelik levha metallik parlaklık görünür, taşlama çizgilerin taşlama yönüne dikkat etmelidir ve ardından aseton ile temizlenmelidir. Yapının yüzeyi nispeten ıslak ise, manuel kurutma gereklidir. Sertlik ne kadar büyük olursa, taşlama dokusu çelik levhanın gerilim yönüne diki olmalıdır.

 (2) Yapışkanların seçimi tasarım gereksinimlerine uygun olmalıdır, yüksek görünürlüğe sahip yüksek kaliteli ürünleri dikkatle seçmelidir, niteliksiz ürünlerin kullanımını kesinlikle yasaklamalıdır. Karıştırma sürecinde yapısal yapıştırıcı, yağmur suyu ve diğer kirliliklerin kaplara girmesinden kaçınmalı ve karıştırmada aynı yönde karıştırılmasının, kapların yağ ve diğer kirlilikler içermemesini sağlamalıdır.

 (3) Seçilen yapıştırıcı, özellikle sertleştirme ajanı miktarına göre talimatlardaki orana doğru olarak hazırlanmalıdır. Hazırlanan yapıştırıcı yapıştırıcı yüzeyinin aralığında aynı ve tam ve kompakt olmalıdır. Bağlama alanı büyük olduğunda, egzoz delikleri çelik levha ve ticari beton yapısı arasındaki kabarcıktan ve boşluktan kaçınmak için çelik levha üzerinde saklanmalıdır.

 (4) Bitmiş ürünlerin korunması, yapıştırma yapısının tamamlanmasından sonra güçlendirilmelidir ve yapıştırıcının sertleşme aşamasında çelik levha ve ilgili desteğine herhangi bir rahatsızlık olmamalıdır.

 (5) Jack, destek levhası ve Jack direğinden oluşan sistem, sadece daha fazla basınç üretemeyen, aynı zamanda bazı takviye üyelerinin yükünü boşaltabilen takviye sırasında sıkıştırma fiksasyonu için uygundur, böylece sonradan bağlanmış çelik levha ve orijinal üye aynı anda güç taşıyabilir ve takviye etkisi daha iyidir.

 (6) Ticari beton üyeleri güçlendirirken, en az 25 mm kalınlığındaki yüksek mukavemetli çimento harcı, profilli çeliğin yüzeyine koruyucu bir katman olarak uygulanmalıdır ve profilli çeliği korumak için korozyona karşı ve yangına dayanıklı özelliklere sahip diğer dekoratif malzemeler kullanılabilir.
