1. Karbon lifin güçlendirme teknolojisinin kısa tanıtımı (CFRP)

Karbon lif güçlendirilmiş polimerler, yüksek viskozite ve yüksek çekme mukavemetine sahip karbon lif paketlerinden yapılmaktadır. Karbon fiber yapısal takviye kullanımı aşağıdaki avantajlara sahiptir:

A, yüksek mukavemet (sıradan çeliğin yaklaşık 10 katı), etkisi iyidir.

B ve güçlendirme, yapının korozyon direncini ve dayanıklılığını büyük ölçüde artırabilir.

C. Hafif ölü ağırlık, temelde yapı ölü ağırlığı ve bölüm boyutunu artırmaz; esnek, kesmesi kolay, geniş uygulama yelpazesi;

D, basit inşaat (büyük bir inşaat organizasyonu ve ciro malzemesi yok), kolay çalışma ve iyi ekonomi.

E. İnşaat süresi kısa; Bu nedenle, karbon fiber yapısal güçlendirme teknolojisi beton yapısı üzerinde daha büyük bir etki yarattı.

Karbon fiber yapısal takviye teknolojisi, çeşitli yapılar, kirişler, levhalar, sütunlar, çatı kurulları, iskeleler, köprüler, silindirler, kabuklar ve diğer yapılar gibi takviye ve onarım çeşitli yapısal parçaları için uygundur. Temel betonun mukavemet seviyesi C15'ten az olmamalıdır. Ayrıca, tuğla taşlarının bazı mekanik özellikleri de karbon lif ile güçlendirilebilir.

2. Yapısal takviye için karbon lif ilkesi

Bina yapılarını güçlendirmek için kullanılan karbon fiber takviyeli polimer mükemmel mekanik özelliklere sahiptir ve çekme dayanıklılıkları genellikle bina çeliğinden on katından fazla. Bununla birlikte, karbon lif malzemesi karbon lif kumaşına dokunduğunda tüm karbon liflerin birlikte çalışması zor. Yük düşük olduğunda, daha yüksek gerilim seviyesine sahip bazı karbon lifleri önce çekme mukavemetlerine ulaşır ve çalışma durumundan ayrılır. Analojiye göre, karbon lifler genel başarısızlığa kadar yavaş yavaş kırılır. Bağlayıcı kullanımı, karbon lif birlikte iyi çalışabilir, karbon lif levhanın çekme mukavemetini büyük ölçüde artırabilir. Bu nedenle, karbon fiber takviyesi önce karbon fiber levhasındaki karbon fiberin birlikte çalışmasını sağlamalıdır, bu nedenle bağlayıcı karbon fiber levhasının güçlendirilmesinde önemli bir rol oynar. Sadece karbon lifin birlikte çalışmasını sağlamaz, aynı zamanda karbon lif kumaşının ve yapının birlikte çalışmasını sağlar, böylece güçlendirme amacına ulaşılır.

Yapısal takviye için karbon lifin 3.Engineering anketi

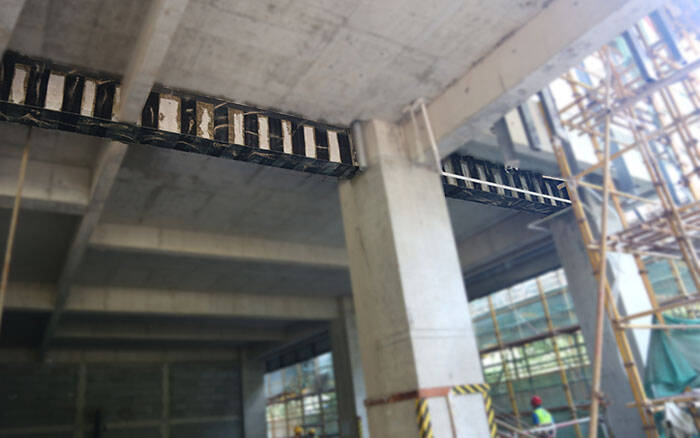

Bir ilaç fabrikasının Baotaisong atölyesi 1984 yılında inşa edildi. Uzun süre korozyon gazının korozyonu nedeniyle, üç ince web kirişlerinin alt kordundaki beton ve çelik çubuklar ciddi bir şekilde koroze edildi, bu da koruyucu katmadaki betonun çatlaması, gevşemesi ve yırtılması, alt korddaki çelik çubukların korozyonu ve yırtılması, çelik çubukların gerilim bölümünün zayıflaması ve yapının güvenliğini tehlikeye atması ile sonuçlandı. Tasarımcılarla analiz ve karşılaştırma yoluyla, kireşi güçlendirmek için karbon fiber kumaş yapıştırmayı seçmek, korozif gaz erozyonunu önleyebilir ve kireşin hizmet ömrünü uzatabilir.

4. Yapısal takviye için karbon lifin temeli ve önlemi

4.1 yapısal takviye için karbon lif temeli

Dükkan çizimleri bir ilaç fabrikası tarafından sağlanmıştır.

Çatı çerçevelerinin korozyonu.

Düğmelenmiş ince web kirişinin gerçek gücü.

Beton yapıların güçlendirilmesi için teknik düzenlemeler.

4.2 karbon fiber kumaş strutrual takviyesi varsayımı

İlk olarak, takviye referansı için ince web kiriş betonunu tespit etmek için rebound yöntemini kullanıyoruz. Testten sonra, betonun gerçek gücü C30'dur.

Tasarım çizimlerine ve sahadaki beton ve çelik çubukların korozyonuna göre, alt kordun çekme dayanıklılığı sınıfı geliştirilmelidir. Bu amaçla, 610 mm genişliğindeki T700s karbon fiber kumaşı yarıya kesilir ve alt kordun altına ve her iki tarafına iki katmada yapıştırılır (ince web kirişinin alt kordunun genişliği 200 mm'dir). Takviye edildikten sonra, orijinal gerilim çelik çubuğunun alanı% 46 artar, bu da orijinal çelik çubuğun korozyonundan kaynaklanan kesim azaltmasını telafi eder ve üyelerin taşıma kapasitesini güçlendirir. Ayrıca, ρmin≤ρ≤ρmax'in genel takviye oranı kullanım gereksinimlerini karşılayabilir.

4.3 yapısal takviye için karbon lif tasarımı

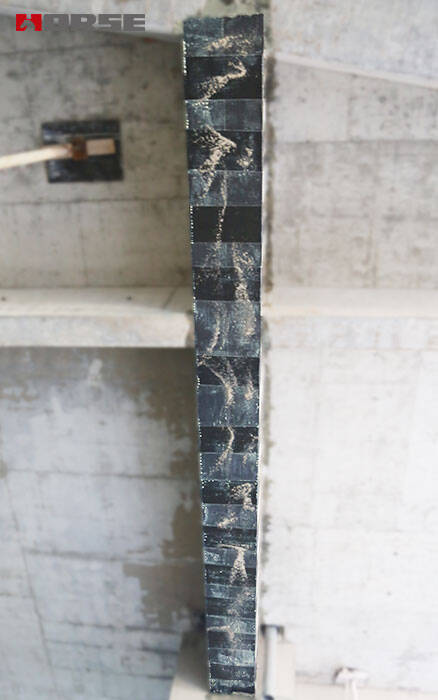

Kirişin altının genişliği 200 mm ve CFRP'nin genişliği 610 mm olduğundan, CFRP'nin genişlik etkisi ve alt kordun gerilim aralığı göz önüne alındığında, CFRP'nin iki katmana kesilmesi gerekir, biri 300 mm genişliğinde, diğeri 310 mm genişliğinde. İki katman alt tarafa ve kirişin iki tarafına bağlanmalıdır (iki tarafın yükseklikleri 50-55 mm'dir). Köşeler fileyle tedavi edilmelidir (r > 20mm).

5. Yapısal takviye için karbon lifin sonucu

Takviye günümüze kadar, beş yıldan sonra, korozyon gazların korozyonu altında, şimdiye kadar korozyon bulunmadı.
