Giriş

Petrokimya endüstrisi gibi endüstriyel işletmelerde, orijinal yapısal kullanım ve kullanım ortamı, işletmeler arasındaki birleşmeler ve satın almalar veya yukarı akım sürecinin değişimi nedeniyle değişti, bu da konut denetimi ve tanımlaması ve sonraki güçlendirme ve dönüşüm gerektirir.

Son yıllarda, demirbeton yapıların takviye yöntemlerinden biri olarak, karbon fiber takviye, otoyol, köprü, tünel ve inşaat takviye projelerinde yaygın olarak kullanılmıştır. Karbon lifin kendisi yüksek mukavemete ve yüksek esnekliğe sahipken, ayrıca hafif kendi ağırlığı ve iyi dayanıklılık özelliklerine de sahiptir.

Mühendisliğin Genel Durumu

Yabancı finansmanlı bir kimya şirketi bir boya ve boya kimya fabrikası satın aldı. Süreç yükseltme ve dönüşüm ihtiyacı nedeniyle, yabancı fonlu şirket ana üretim tesisinin konut denetimi ve değerlendirmesi gerektirdi. Denetlenen atölye, yığın temeli olan üç katlı demirbeton çerçeve yapısıdır. Atölyenin bina alanı yaklaşık 5200 m2'dir. Profesyonel bir denetim kurumu tarafından test edildikten sonra, ana atölyenin zeminindeki çelik çubukların çapının orijinal tasarım gereksinimlerini karşılamadığı ve denetlenen atölye için gerekli takviye önlemleri alınması gerektiği bulundu.

Kusur

Rasgele muayene ile sütun uzunluk takviyesinin çapı ve miktarı tasarım gereksinimlerini karşılıyor. Ölçülen değerler ile sütun çapının tasarlanmış değerleri arasındaki sapma ve rastgele muayene ile mesafe, izin verilen sapma aralığında ve tasarım gereksinimlerini karşılıyor. Seçilen kiristin alt takviyesinin çapı ve miktarı tasarım gereksinimlerini karşılıyor. Ölçülen değerler ile seçilen kirişin çapının ve aralıklarının tasarlanmış değerleri arasındaki sapma, izin verilen sapma aralığında ve tasarım gereksinimlerini karşılıyor. Zemindeki çelik çubuğun çapında tasarım gereksinimlerini karşılamayan üç nokta vardır. Çelik çubuk aralığının ölçülmüş ve tasarlanmış değerleri arasındaki sapma, izin verilen sapma aralığı içindedir ve tasarım gereksinimlerini karşılar. Sütun ve kirişlerin geometrik boyutlarının ölçülmüş ve tasarlanmış değerleri ile zemin levhalarının kalınlığı arasındaki sapma, izin verilen sapma aralığında ve tasarım gereksinimlerini karşılıyor.

Üç kat demirlerinin tutarsızlıklarını analiz ettikten sonra, ters ve uzunluk demirlerinin çaplarının tutarsız olduğu bulundu. Orijinal tasarım çizimlerinde, zemin takviyesi için ayrı takviye kullanılır. Her levhanın üst destek takviyesi ve alt uzunluk takviyesi ayrı ayrı atanır ve çap aralığı farklıdır, bu da kuşkusuz yapıya zorluklar getirir. İnşaat biriminin inşaatçıları çizimleri görmek için yeterince ciddi değiller, bu da yukarıdaki sorunlara yol açacak.

Takviye Malzemeleri Seçimi

Bulnan sorunlara göre, üretim tesisinin en dezavantajlı durumunu göz önünde bulundurmaya ve takviyeleri tasarlamaya karar verilir. Orijinal tasarımda zemin levhasının altındaki iki yönde çelik çubukların farklı çaplarına sahip levhaların hepsinin ~8@200 daha küçük çaplar olduğu varsayılır. Sadece zeminin alt kısmı güçlendirildiğinden, her katın yapısal analizi ve hesaplanması basitçe desteklenen dört tarafa göre gerçekleştirilir.

Fabrika binasının zemin kalınlığı 120 mm'dir ve minimum takviye oranı p = Max (0.2, 45ft / fy) % = Max (0.2, 45 * 1.57 / 270) % =% 0.26'dır. Bu nedenle, zeminin minimum takviye oranı uzantı ölçeği başına 312 mm2'dir. Orijinal tasarım parçasında, yapısal takviye (I~ 10@200 ). En dezavantajlı durumu göz önüne alındığında ~8@200 (uzantı ölçeği başına 252 mm2), ikinci katın ve üçüncü katın zemin takviyesinin yaklaşık% 50'si asgari takviye oranı gereksinimini karşılamaz, bu nedenle yapısal takviye gereklidir.

Takviyet malzemelerinin seçimi, karbon fiber takviyetinin aşağıdaki özelliklerinden kaynaklanmaktadır:

 (1) Hafif kendi ağırlığı, inşaatta küçük alan kısıtlamaları;

 (2) Yüksek mukavemet, esneklik, çeşitli bileşenler yüzeyi için uygun karmaşık şekil bileşenlerini sarabilir;

 (3) Kimyasal korozyona ve asit ve alkali gibi sert ortamlara direnç;

 (4) Yaşlanma önleyici, mükemmel su direnci;

 (5) Depolama ömrü uzundur ve çalışma süresi uzundur. Temel malzeme beton, duvar ve diğer yapısal malzemeler olabilir.

 (6) Yüksek sıcaklık direnci, yük altında sürünme direnci, iyi korozyon direnci ve sismik performans.

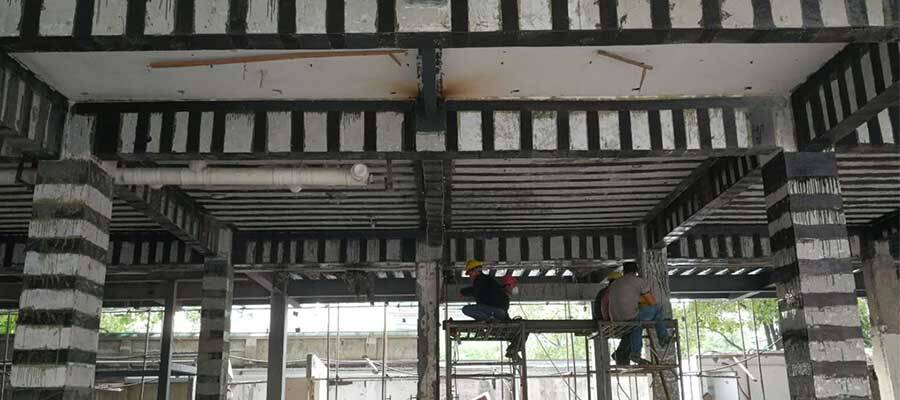

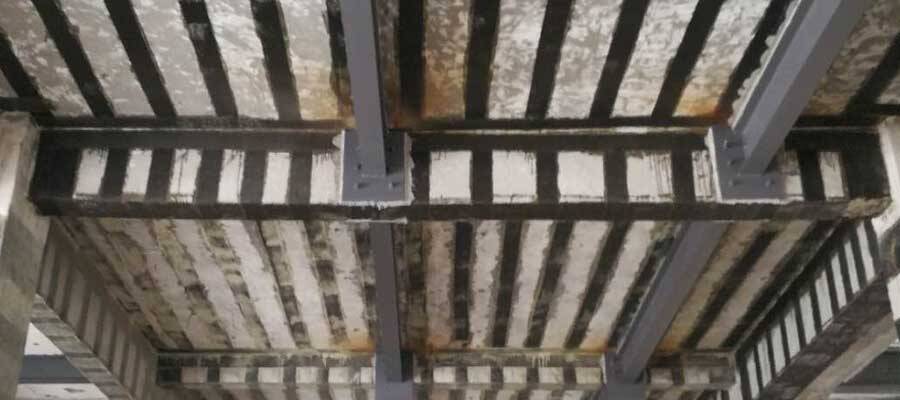

Bu nedenle, üretim tesisi karbon fiber takviye şemasını benimsemeye karar verdi.

Sonuç

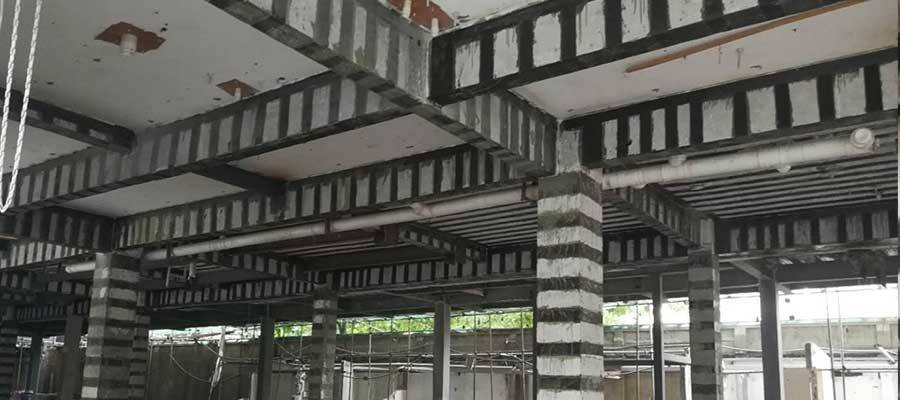

Yukarıdaki önlemleri aldıktan sonra, kimyasal şirketin ana üretim tesisinin CFRP takviye projesi nihai kabulü geçti, orijinal tesisin kusurlarını daha düşük bir maliyetle onardı, sonraki sahiplerin endişelerini ortadan kaldırdı ve satın almayı başarıyla tamamladı.

Endüstriyel üretim tesisinin sonraki aşamasında teknolojik yükseltme ve teknolojik yenileme için birçok olasılık var ve birçok yön içerir. Yapısal takviye ve yenileme, teknolojik düzenin ayarlanması için olanaklar yaratır. Tasarım ve inşaat yöntemi deneyiminin sürekli iyileşmesi ve olgunlaşması ile, yapısal takviye ve dönüşümün önemli yöntemlerinden biri olarak karbon fiber takviyesi, güvenilirliğini, ekonomisini ve pratik kullanılabilirliğini giderek daha fazla yansıtır.
