Köprü için önceden gerilmiş karbon fiber plaka takviye teknolojisi

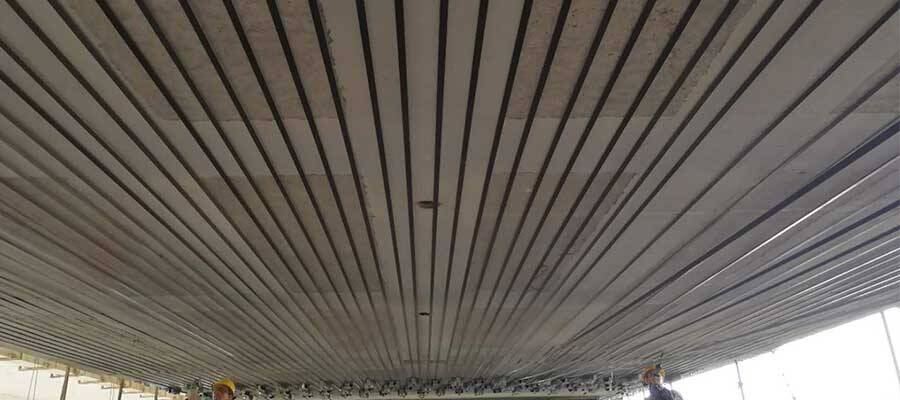

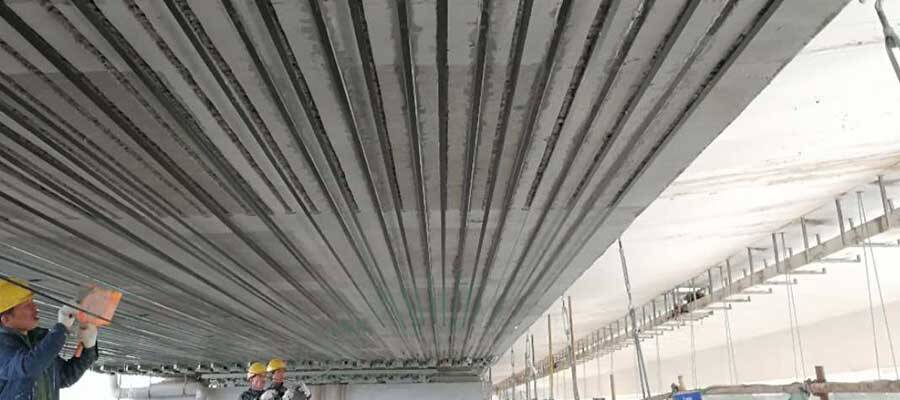

Ön gerilmiş CFRP levha, Çin'de inşaat mühendisliğinin tasarımı ve inşaatında en yaygın dış öngerileme takviye yöntemlerinden biridir. CFRP'ye bir gerilim öncesi gerilim uygulamak ve güçlendirilecek üyeye demirlemek için bir yöntemdir.

Ön gerilmiş karbon fiber levhası esnek ve değişken gerilim gerilim aralığına, orta erozyon direncine ve yüksek uzun vadeli gerilim tutmasına sahiptir. Yeni nesil dış öngerginlik üyesi olarak, çelik ipliğin gerilim kaybını telafi edebilir ve belli bir aralıkta yapının genel istikrarını iyileştirebilir.

Ön Gerilmiş Düz Demre Sisteminin Kusurları

Yeni nesil takviye teknolojisi olarak, önceden gerilen karbon fiber levha (PCF) geleneksel takviye teknolojisinin eşleşemeyeceği bazı avantajlara sahiptir, ancak hala kaçınılmaz olarak bazı teknik kusurlara sahiptir:

Mevcut önceden gerginli düz demirleme sisteminde, demirleme formunun ana dalı, düz splintin kemi şeklinde kanalıdır. Bu tür demirlemenin doğruluğunu sağlamak için, WEDM süreci genellikle kabul edilir (hata gereksinimi (+0.2mm). Bununla birlikte, gerçek işleme sürecinde, standarta uygun olmayan çok büyük yüzey sertleği veya boyut gibi sorunlar hala olabilir ve çıplak gözle veya genel ölçüm aletleriyle tespit edilmesi zor. Bu işleme sorunları, yüksek stres koşulları altında karbon fiber levha açılışına neden olabilir ve kişisel güvenlik için potansiyel tehlikeler vardır.

Aynı zamanda, CFRP levhasını beton yüzeyine yakın yapmak için, tüm demirleme genellikle kurulum sürecinde betonu yuvarlaması gerekir. Bu iş zaman alır ve orijinal beton koruyucu katmanı çok küçük ise çelik çubuklarla çarpışma tehlikesine yol açabilir ve kurulamaz.

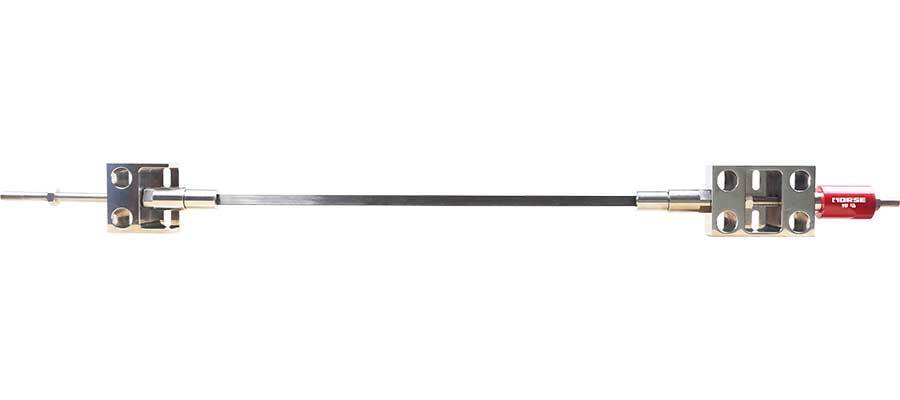

Orijinal demirleme sistemine dayanarak, Shanghai Horse Construction, saha araştırması ve teknik ayarlama ve geliştirme yoluyla karbon fiber levha sıkıştırma işlemini önceden geriltmek için yeni nesil dairesel demirleme sistemi geliştirdi.

Yeni nesil dairesel demirleme sisteminin benzersiz uygulama avantajları

Yeni nesil dairesel demirleme sistemi aşağıdaki uygulama avantajlarına sahiptir:

1. Dairesel kanal entegre bir bütün olduğundan, karbon fiber tahtanın ortaya çıkmasının gizli tehlikesini önleyen kare splint köşesinde işleme hatası ve yüzey sertleği sorunu yoktur. Aynı zamanda, dairesel demirlemenin bütünlüğü, ters aşağı kurulum sorununu da önler.

2. Dairesel demirlemenin kesit alanı merkezden tarafa yavaş yavaş azalır, bu nedenle yuvalama trapezoid kesite göre kesilebilir. Kaldırılması gereken beton hacmi sıradan kare demirleme ile kıyasla yaklaşık% 40 azalır. Yuvarlama alanı ne kadar derin olursa, yuvarlama süresi o kadar küçüktür ve çelik çubuklarla çarpışma olasılığı büyük ölçüde azalır.

3. Dairesel demirleme gerçek WEDM alanı sıradan kare demirleme alanından yaklaşık% 15 daha azdır ve ağırlık yaklaşık% 30 azalır. Üretim maliyetini daha da kontrol edebilir ve işçilerin kurulum yükünü azaltabilir.

4. Dairesel demirlemenin gerilimi ortada yoğunlaşır, bu da büyük gerilim koşulları altında splint'in ortasındaki kemerden kaçınır, bu da kararsız sıkıştırmaya ve karbon fiber plakanın kırılmasına neden olur.
