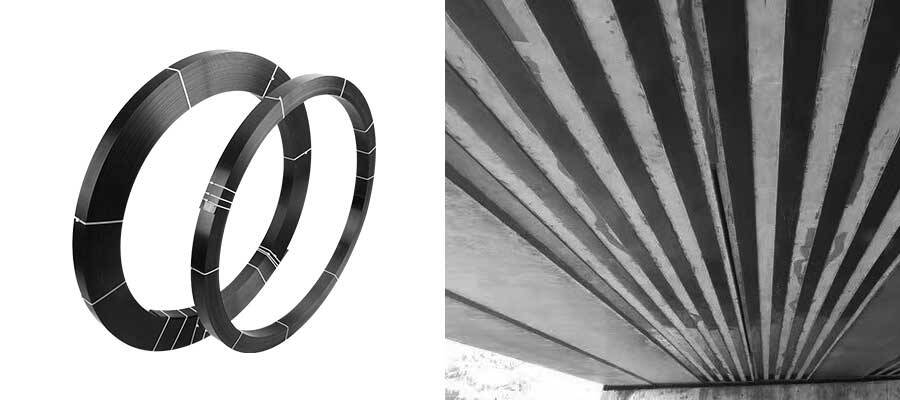

Karbon Fiber Laminat Nedir?

Karbon fiber laminat, karbon fiberle güçlendirilmiş tek yönlü levhadır. Şekillendirme süreci, kalıpta reçine ile impregnelenmiş karbon lifini katlandırmaktır ve sürekli pultrusyondur. Yüksek çekme dayanımı, korozyon direnci, sismik direnci ve darbe direnci gibi iyi özelliklere sahiptir. Karbon elyafların gücüne ve esnekliği modülüne tam bir oyun verebilir. İnşaat sırasında karbon liflerinin tek yönlü kumaşlarının reçine sertleştirme aşamasını önleyebilir. Yüksek dayanıklı kullanım verimliliği ve uygun yapıya sahiptir.

Karbon laminatın karbon kumaşına karşı avantajları nelerdir?

CFRP takviyesinden söz ederken herkes CFRP takviyesini düşünecektir. Aslında, CFRP takviyesi sadece CFRP takviyesi değil, aynı zamanda CFRP şerit takviyesidir ve CFRP şerit takviyesinin CFRP takviyesine göre birçok avantajı vardır.

Karbon fiber laminatı iyi mekanik etkiye sahiptir

GB50367-2013 "Beton Yapıların Takviye Tasarımı Kodu" önemli bileşenlerde CFRP levha ve CFRP laminatının çekme dayanımının tasarım değerlerinin sırasıyla 1600 MPa ve 1150 MPa olduğunu açıkça belirtir. Örneğin, örnek olarak 100cm genişliğinde 300g CFRP levha ve 1.2 kalın CFRP laminat alıyoruz:

10cm karbon kumaş ile hesaplanan çekme kuvveti 1600 * 100 * 0.167 (300g karbon kumaş kalınlığı) = 26720N'dir.

10cm karbon plakası için hesaplanan çekme kuvveti 1150 * 100 * 1.2 = 138000N'dir.

Hesaplama sonuçlarından, aynı genişliği ve kalınlığı olan 1,2 mm'lik bir karbon levhasının 300 g karbon levhasının çekme kuvvetinin beş katından fazla dayanabileceğini görebiliriz.

Gücün iyi kullanım oranı

Yukarıda, önemli bileşenlerdeki birincil karbon kumaşının çekme mukavemetinin tasarım değerinin 1600 MPa olduğunu, önemli bileşenlerdeki birincil karbon levhasının çekme mukavemetinin 1150 MPa olduğunu ve birincil karbon kumaşının ve birincil karbon levhasının nihai çekme mukavemetinin sırasıyla 3400 MPa ve 2400 MPa olduğunu belirttik. Yukarıdaki verilere dayanarak, kuvvet kullanım oranlarını ayrı olarak hesaplayabiliriz:

Karbon kumaş gücü kullanım oranı: 1600/3400 =% 47.1

Karbon Plakasının Güç Kullanım Oranı: 1150/2400 =% 47,9

Karbon levhanın mukavemet kullanım oranının karbon kumaşından daha düşük olmadığı görülebilir.

Yapıştırılmış karbon levhasının daha iyi kalite kontrolü

Karbon plaka, reçine ile infiltrasyon ve sertleşme yoluyla oluşturulan bir tür karbon lif öncüsüdür. Malzemenin kendisi zor. Yapışkan katman sıvar yaparken iyi kontrol edilir ve yapıştırırken basınç iyi kontrol edilir, bu nedenle yapıştırma etkisi sorunlu olmayacaktır. Karbon fiber kumaş yapıştırma sürecinde, bükülme kenarı ve şişme gibi bir dizi yaygın hata olacaktır. Ve karbon kumaş bağlama gereksinimi karbon tahta bağlamasından daha yüksektir.
