Tehlikeli Binaların Yenilenmesi ve Takviye Yöntemlerinin Seçimi

A, B, C ve D gibi şehirdeki dört yedi katlı beton çerçevesi konut binası (binalar), C ve D'nin iki bölümünün PC önceden stresli boş zemin benimsediği tehlikeli binaların yenileme projesine dahildir. Boş levha boyutu: LBH = 3300 * 600 * 100mm, C25 beton dayanıklılığı sınıfı, 6 < 10 düşük karbonlu çelik tel. Bununla birlikte, önceden gerileme çelik tel tahsisinin (takviye oranı) üretim sürecinde yetersizliği nedeniyle, nihai taşıma kapasitesi (bükme momenti) azalır ve sapma artar. Tasarım, L0_200 sapmasına izin verir, yani 15 mm'den az. Takviye öncesi ölçülen sapma, çok büyük olan 17-18 mm'dir. Zemin kurulmuş olduğu gerçeğine göz önüne alındığında, takviye tedavisi seçilir.

Ön gerginli boş zeminde öngerginli çelik tel eksikliği göz önüne alındığında, çeşitli takviye şemaları analiz edilir ve özelliklerine göre seçilir. Yapışkanlı karbon lif kumaş yöntemini seçmeye karar verin.

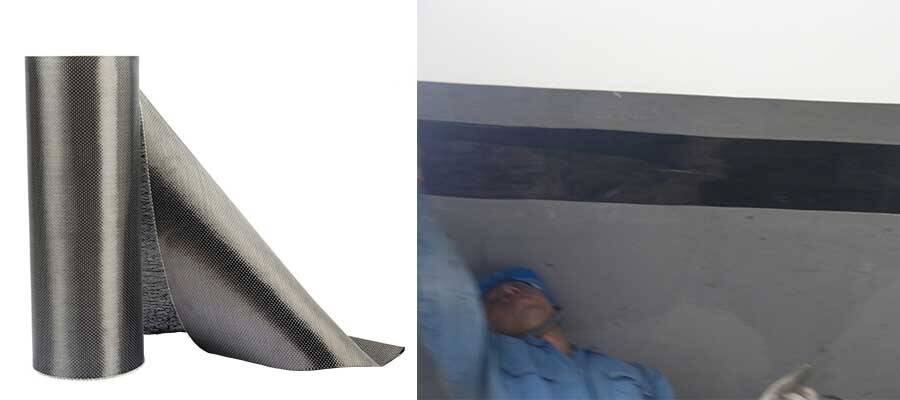

Karbon fiber kumaş yeni bir kompozit malzemedir. Hafif ağırlık, yüksek dayanıklılık, yüksek elastik modül, korozyon direnci, uygun inşaat, zaman tasarrufu ve emek tasarrufu gibi mükemmel özellikleri nedeniyle inşaat mühendisliği yapılarının güçlendirilmesinde yaygın olarak kullanılır.

Karbon fiber demirli beton (CFRP), hızlı ve güvenilir olan beton yapılarda yaygın olarak kullanılan yeni bir teknolojidir. Ve karbon fiber kumaş hafif, yoğunluğu çelik 1/4'tir ve çekme mukavemeti çelik Q235'in verim mukavemetinin yaklaşık 15 katıdır. Karbon fiber levhanın sarılması, yüksek mukavemetli betonun deformasyon performansını iyileştirebilir, üyelerin sertliğini büyük ölçüde artırabilir ve sapmayı azaltma amacına ulaşabilir. Önceden gerginli zeminin normal bölümünü bükülme üyeleri ile güçlendirmek için ideal bir malzemedir.

CFRP takviyelendirme ve önceden gerilmiş zemin levhasının takviyelendirilmesi teknik ilkesi, Beton Yapıların Takviyelendirilmesi Teknik Özelliklerine dahil edilmemiştir, çünkü CFRP takviyelendirme ve önceden gerilmiş zemin levhasının takviyelendirilmesi yeni bir teknolojidir. Bu makale esas olarak orijinal bileşenin yetersiz takviyesinden kaynaklanan aşırı deformasyon için düzeltici önlemlerin ilkesini tartışır.

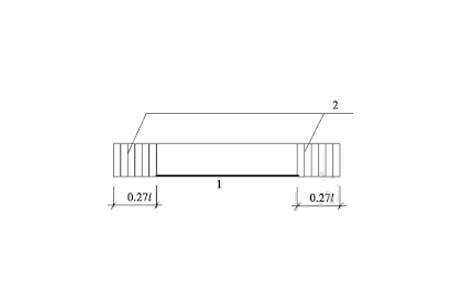

Bağlantılı CFRP levhasının yönü, önceden gerginleme boş zeminin eksen yönüne paraleldir. Güçlendirilmiş üyeler Şekil 1'de gösterilmiştir

İnşaat Prosedürü ve Teknik Noktalar

 (1) Beton üyelerin temel kursunun yüzeyi cilalanmalı ve temizlenmelidir ve soyulmayı önlemek için temel kursunun gücü 20 MPa'dan büyük veya eşit olmalıdır.

 (2) Plaka bükülerek güçlendirildiğinde, CFRP plakanın sonuna kadar uzanır. Karbon lif kumaşlı çok şerit yoğun kumaş şeması kabul edilir.

 (3) Karbon fiber levha tipi çapraz presleme şeridi, karbon fiber levhanın uzantı uzunluğunun sonunda ve konsantre yükün eylem noktasının her iki tarafında ayarlanmalıdır ve fonksiyonundan tam olarak yararlanmak için karbon fiber levhanın bağlama katmanlarının sayısı bir katman olmalıdır.

 (4) CFRP'nin kuvvet yönünde örtüşümü gerektiğinde, örtüşüm uzunluğu 150 mm'den az olmamalı ve her katmanın örtüşüm pozisyonları aşamalıdır.

 (5) İnşaat tamamlandıktan sonra yerinde kabul edilme, esasen CFRP ve beton arasındaki bağ kalitesini değerlendirmektir. Bağ alanı %90'dan az ise, bağ geçersiz olacak ve yeniden inşa edilmesi gerekir.

Güçlendirme Etkisi Yorumları

Yukarıdaki prensiplere dayanarak üyelerin takviye tasarımı gerçekleştirilir. Formül (4) uyarınca, karbon lif levhanın alanı dönüşümü gerçekleştirilir. Güçlendirildikten sonra, üyeler üzerinde bir dizi test yapılır ve sertliği büyük ölçüde arttırmak ve izin verilen aralık içindeki sapmayı kontrol etmek için ideal etki elde edilir.

Takviye edildikten sonra, üyelerin gerçek taşıma kapasitesi tasarıma izin verilen değere kıyasla% 18 artarak 11,68 kn / m2'ye ulaşır.
