Köprü Bakımında Karbon Fiber Takviyesi

Köprü Bakımı-Karbon Fiber Takviye ve Takviye İnşaat Teknolojisinin Paylaşımı

Carbon Fiber Reinforcement in Bridge Maintenance Carbon fibre materials used in the reinforcement and repair of concrete structures began in the 1980s in developed countries such as the United States and Japan. In the early 1990s, China began to focus on the development of carbon fibre production and application. In the area of building reinforcement, carbon fibre applications are more and more widely. Practice shows that carbon fiber material has strong comprehensive performance, durability and light weight. It is a widely used crack treatment material at present, and its tensile strength is 7-10 times that of steel plate of the same size. Therefore, carbon fiber materials are used in many cases in steel and concrete structures, which can improve the overall performance of the structure. Carbon Fiber Reinforcement in Bridge Strengthening I. Examples There are 125 30 m prefabricated T-beams in a bridge project, of which 75 are middle beams and 50 are side beams, all of which are made of C50 concrete. On May 6, 2008, after inspection by professionals, it was found that the prefabricated T-beams had cracks in both horizontal and vertical directions. After inspection, the main causes were as follows. (1) The temperature change in May in the area where the project is located is very obvious, and it can even rise directly from 10 C to more than 30 C. Because the temperature varies greatly, in many cases it is too late to adjust the mix proportion of concrete, but the winter mix parameter is still used, which causes serious hydration heat and cracking problems. (2) The Prefabrication Yard is located in the middle of the valley. When the wind enters the space, the speed becomes faster. The water on the surface of the building structure will evaporate, which will cause surface tension and cracking. The design scheme of bridge reinforcement can only be implemented after consultation and determination by owners, design units, supervision units and construction units. For 30 mT beams with serious diseases, a total of 13. According to the specific situation of the project, the grouting method and carbon fiber reinforcement method are selected to reinforce the whole part. The following is a detailed description of the process of carbon fiber reinforcement. 2. Construction Method of Carbon Fiber Reinforcement in Bridge Maintenance According to the specific requirements of the project, 300 g/m2 and 0.167 mm CFRP are selected as reinforcing materials to ensure that all technical parameters of CFRP can meet the requirements. Carbon fibre adhesives should choose products that can meet the requirements of carbon fibre materials and meet the requirements of national standards, and the selected materials such as carbon fibre cloth and carbon fibre adhesives have quality certification documents to ensure the quality of materials to meet the standards. 1) Construction technology of CFRP reinforcement: surface cleaning resin coating at the bottom surface leveling pasting CFRP closed construction. 2) Main construction methods of carbon fiber cloth: crack location needs surface grouting and grouting construction, and surface leveling treatment to ensure that its dryness and cleanliness can meet the requirements, and then coated with resin materials. Carbon fibre primer needs to be made according to the prescribed ratio, and then uniformly applied on the surface of the structure with a roller brush or a brush, with a thickness of 0.4mm, while ensuring smoothness and uniformity. If the surface of concrete is uneven, the scraper should be used for leveling. The corner position should be treated as a smooth circular arc structure with a radius greater than 20 mm. Carbon fibre cloth sticking should be specified in the specific position, and then rolled on the surface by roller to ensure that there are no bubbles in the carbon fibre cloth, and can not damage the carbon fibre cloth material. Note: If the crack position has been extended to the horseshoe or flange position, the length and width of carbon fiber cloth should be extended appropriately according to the specific situation. For the penetrating crack form with web and rib root position, the transverse position of carbon fiber cloth used in rib plate can be reduced by 15 cm appropriately. In construction, we should try our best to keep the staggered arrangement of CFRP and avoid obstacles when pasting. If the obstacles have to be interrupted, appropriate treatment should be carried out at the root of CFRP. The outer layer of carbon fiber cloth needs to be coated with a layer of anticorrosive material. Horse Construction is looking for a distributor of structural strengthening system. (https://www.horseen.com/business.html)


Beton yapıların takviylenmesi ve onarımında kullanılan karbon lif malzemeleri, 1980'lerde Amerika Birleşik Devletleri ve Japonya gibi gelişmiş ülkelerde başladı. 1990'ların başında Çin, karbon lif üretimi ve uygulamasının gelişimine odaklanmaya başladı. Bina takviyesi alanında karbon fiber uygulamaları giderek daha yaygındır.


Uygulama, karbon fiber malzemesinin güçlü kapsamlı performans, dayanıklılık ve hafif ağırlığa sahip olduğunu göstermektedir. Şu anda yaygın olarak kullanılan bir çatlak tedavi malzemesidir ve çekme mukavemeti aynı boyuttaki çelik levhanın 7-10 katıdır. Bu nedenle, karbon fiber malzemeleri birçok durumda çelik ve beton yapılarda kullanılır, bu da yapının genel performansını iyileştirebilir.


Köprü Güçlendirilmesinde Karbon Fiber Güçlendirme


I. Örnekler

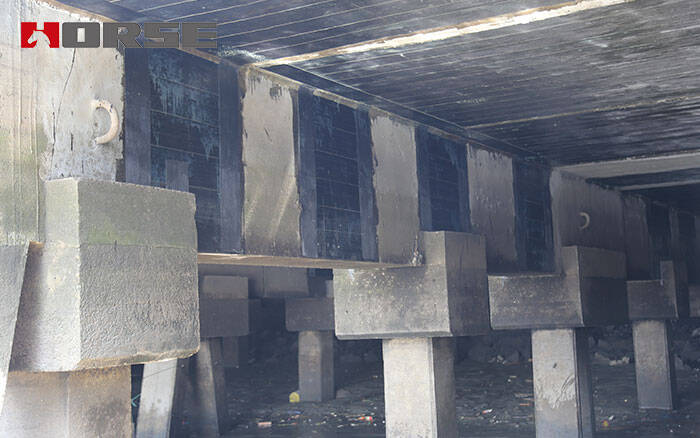

Bir köprü projesinde 125 30 m prefabrik T kirişleri var, bunların 75'i orta kirişler ve 50'si yan kirişler, hepsi C50 betondan yapılmıştır. 6 Mayıs 2008'de profesyoneller tarafından incelendikten sonra, prefabrik T kirişlerinin hem yatay hem de dikey yönlerde çatlaklar olduğu bulundu. Denetimden sonra ana nedenler aşağıdaki gibiydi.

 (1) Projenin bulunduğu bölgedeki Mayıs ayındaki sıcaklık değişikliği çok açıktır ve hatta doğrudan 10 C'den 30 C'den fazla yükselebilir. Sıcaklık çok değiştiği için, çoğu durumda betonun karışım oranını ayarlamak için çok geç, ancak kış karışım parametresi hala kullanılır, bu da ciddi hidrasyon ısısı ve çatlama problemlerine neden olur.

 (2) Prefabrikasyon Bahçesi vadinin ortasında yer almaktadır. Rüzgar uzaya girdiğinde hız daha hızlı olur. Bina yapısının yüzeyindeki su buharlaşacak, bu da yüzey gerginliğine ve çatlamaya neden olacaktır.

Köprü takviyesinin tasarım şeması yalnızca sahipler, tasarım birimleri, denetim birimleri ve inşaat birimleri tarafından danışma ve belirlenmeden sonra uygulanabilir. Ciddi hastalıklarla 30 mT ışınları için toplam 13. Projenin özel durumuna göre, bütün parçayı güçlendirmek için birleştirme yöntemi ve karbon fiber takviye yöntemi seçilir. Aşağıda karbon fiber takviyleme sürecinin ayrıntılı bir açıklamasıdır.


2. Köprü Bakımında Karbon Fiber Takviyesinin İnşaat Yöntemi

Projenin özel gereksinimlerine göre, 300 g/m2 ve 0,167 mm CFRP, CFRP'nin tüm teknik parametrelerinin gereksinimleri karşılayabileceğini sağlamak için takviye malzemeleri olarak seçilir. Karbon fiber yapıştırıcılar, karbon fiber malzemelerinin gereksinimlerini karşılayabilecek ve ulusal standartların gereksinimlerini karşılayabilecek ürünleri seçmelidir ve karbon fiber kumaş ve karbon fiber yapıştırıcılar gibi seçilen malzemeler, malzemelerin kalitesinin standartlara uygun olmasını sağlamak için kalite sertifikasyon belgelerine sahiptir.

1) CFRP takviyesinin inşaat teknolojisi: alt yüzey düzenleme yapıştırma CFRP kapalı inşaat yüzey temizleme reçine kaplama.

2) Karbon fiber kumaşın ana inşaat yöntemleri: çatlak konumu yüzey ıslama ve ıslama inşaatına ve kuruluğu ve temizliğinin gereksinimleri karşılayabileceğinden emin olmak için yüzey düzeltme işlemine ihtiyaç duyar ve ardından reçine malzemeleri ile kaplanır.

Karbon fiber primer, belirlenen orana göre yapılmalı ve daha sonra pürüzsüzlük ve eşitliği sağlarken, 0,4 mm kalınlığında bir makaralı fırça veya bir fırça ile yapının yüzeyine eşit bir şekilde uygulanmalıdır.

Beton yüzeyi düzensiz ise, kazıcı düzeltme için kullanılmalıdır. Köşe konumu, 20 mm'den büyük bir yarıçapı olan pürüzsüz dairesel bir ark yapısı olarak ele alınmalıdır.

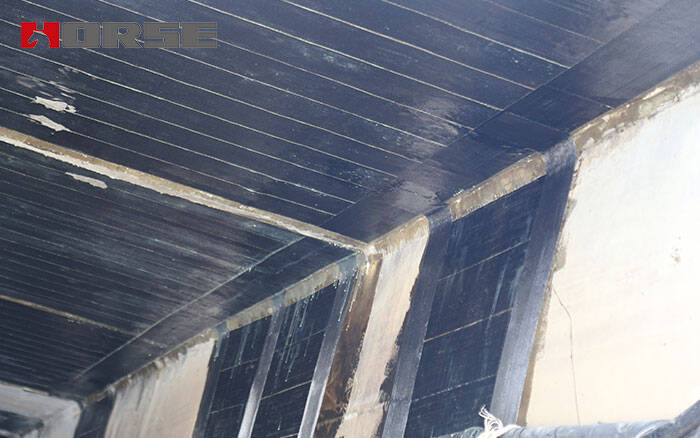

Karbon fiber kumaş yapışkanlığı belirli bir konumda belirtilmeli ve ardından karbon fiber kumaşta kabarcıkların olmamasını ve karbon fiber kumaş malzemesine zarar vermemesini sağlamak için yüzeye rulo ile yuvarlanmalıdır.

Not: Çatlak pozisyonu atpatı veya flanş pozisyonuna uzatılmışsa, karbon lif kumaşının uzunluğu ve genişliği belirli duruma göre uygun şekilde uzatılmalıdır. Web ve kaburga kök konumu ile nüfuz eden çatlak formu için, kaburga plakasında kullanılan karbon lif kumaşının ters konumu uygun şekilde 15 cm azaltabilir.

İnşaatta, CFRP'nin aşamalı düzenini korumak ve yapıştırırken engellerden kaçınmak için elimizden geleni yapmalıyız. Eğer engellerin kesilmesi gerekiyorsa, uygun tedavi CFRP köğünde yapılmalıdır.

Karbon fiber kumaşın dış katmanı bir antikorozyon malzeme katmanı ile kaplanmalıdır.
