Project: Reinforcement of Xinbu Bridge in Haikou

Proje: Haikou'daki Xinbu Köprüsünün Güçlendirilmesi

Proje Adı: Xinbu Köprüsü'nün Ana Yolu için T-Beam Takviyesi

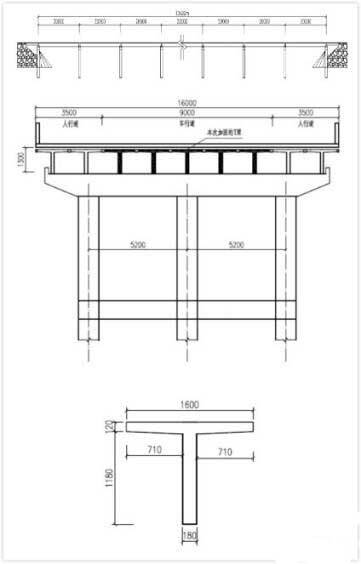

Köprü tipi: 20m aralığı T-kiriş

Yapı güçlendirme malzemeleri: Ön gerilmiş karbon fiber plaka özellikleri, 3mm kalınlığı, 50mm genişliği

Proje ölçeki: 65 * 15.54m önceden gerilmiş karbon levhaları, her T kirişi kirişinin altına yapıştırılır. Toplam 1010 uzatılmış metre.

Denetim raporuna göre, T kirişinin ağında ve zemininde çatlakların olduğu ve çatlak genişliğinin 0,05 ila 0,15 mm arasında olduğu bilinir. Kirişler iyi durumdadır. Dinamik yük deneyleri, kirişin sertliğinin gereksinimleri karşıladığını göstermektedir, ancak çok fazla güvenlik faktörü yoktur. Köprünün güvenlik faktörünü ve dayanıklılığını iyileştirmek ve yapının güvenliğini sağlamak için, önceden gerilmiş karbon lif plakası, yapıyı güçlendirmek için kiriş plakasının altında gerginleştirilir.

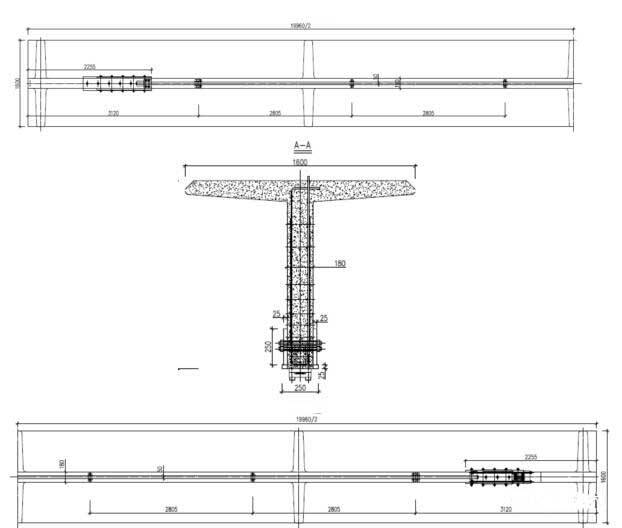

Takviye şeması: Önceden gerilmiş bir karbon fiber plakası levhanın altına boyunlu olarak yapıştırılır. Karbon levhasının boyutu 15540mm × 50mm × 3.0mm'dir. Nihai çekme gerilimi ≥2400KN olmalıdır ve nihai çekme kuvveti 360KN'dir. Bu projenin çekme gerilimi 1000MPa ve çekme kuvveti 150KN'dir, bu da tek bir karbon levhasının çekme kuvvetinin 15T olduğu anlamına gelir.

Özet: Projenin inşaatı Haziran 2015'te başladı ve şu anda tamamlanmıştır. Köprünün taşıma kapasitesi orijinal tasarım yük gereksinimlerini karşılıyor ve takviye etkisi takviye tasarım gereksinimlerini karşılıyor. Köprü başında yükseklik sınırını tutmak ve karşılaştırmalı trafik talebini korurken yükü 30t'ye sınırlamak önerilir.
