Proje Genel Bakış

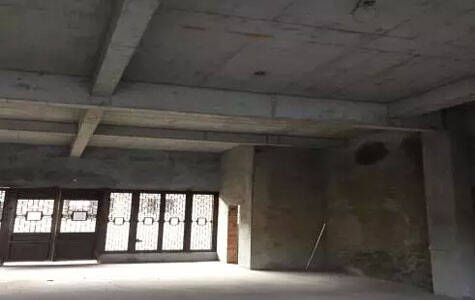

Şu anda, Jiangnan Eski Şehir projesi, yaklaşık 290.000 metrekarelik bir inşaat alanı olan Ming ve Qing hanedanlıklarının ilk ve ikinci aşamalarında inşa edilmektedir. İlk aşama teslimat aşamasına girdi, ikinci aşama ise iç ve dış dekorasyon çalışmalarından geçiyor.

Antik Jiangnan şehrinde Ming ve Qing Hanedanlıkları projesinin ilk aşamasının inşaatında, projenin genel planlamasının ayarlanması ve yangın koruma ve tamamlama kabulü garantisi nedeniyle, orijinal inşaat işinin değiştirilmesi ve tasarlanması gerekir. Bazı mağazaların birinci katı açıldı ve birinci kattan ikinci kata kadar kapalı demirbeton merdivenler eklendi. Ayrıca, orijinal yapının taşıma kapasitesini ve taşıma performansını sağlamak ve yapının güvenliğini ve dayanıklılığını karşılamak için, orijinal yapısal kirişler ve levha üyeleri zemin levhasının açıldığı yerde güçlendirilmelidir.

Zemin levhalarının açılması ve kiriş ve levhaların takviyesi

Yapısal takviye tasarımı

Jiangnan Antik Şehir projesinde levhaların açılması ve güçlendirilmesi ve merdivenlerin eklenmesi içeren inşa edilen binalar beş katlı ticari ve konut binalarıdır (2 + 3), alt iki kat dükkanlardır ve üst kısmı üç katlı konutlardır (örnek olarak 39 # bina alınarak). 39 # Binanın yapısal biçimi, döküm-in-situ beton çerçeve yapısıdır. Bina sismik kale kategorisi C Sınıfıdır, sismik kale yoğunluğu 6 derece 0.05g ve güvenlik seviyesi II Sınıfıdır; Çerçeve sismik sınıfı IV sınıfıdır; ve temel tasarım seviyesi C sınıfıdır.

Projenin inşaat durumuna göre, çerçeve kirişlerinin, birincil ve ikincil kirişlerin, çerçeve sütunlarının ve levhaların zemin levhasının açılışındaki güçlendirilmesi, kesit boyutu, beton dayanıklılığı seviyesi ve diğer parametreler orijinal yapı inşaat çizimiyle gözden geçirilmelidir. Takviye tasarımı için temel bilgiler sağlamak için orijinal yapısal tasarıma ve inşaat çizimlerine göre inşaat gerçekleştirileceğini belirleyin.

Orijinal yapının taşıma kapasitesini sağlamak için, zemin levhasının açılmasından sonra, açılış yerinde takviye işlemi gerekir. Takviyeleme tasarım şeması, takviyeleme ekim işlemi yoluyla orijinal yapının birincil ve ikincil kirişlerine cantilever kirişleri eklemektir ve yeni eklenen merdivenin merdiven kirişi de takviyeleme ekim işlemi kullanarak çerçeve sütununa bağlanır.

İnşaat Teknolojisi

Bu projenin ana inşaat teknolojisi, zemin levhası betonunun dökülmesini, takviye ekim sürecini ve yeni eklenen takviyeli kirişlerin dökümünü içerir.

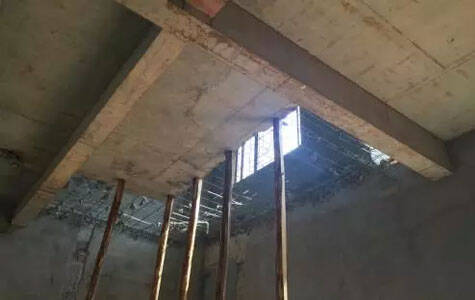

1 levha açılışı

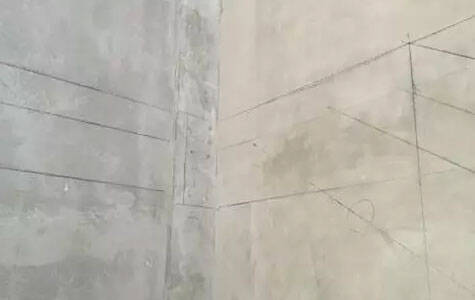

Merdiven çizgisini arttırmak için zemin levhasını açın

Zemin beton toplama inşaatı

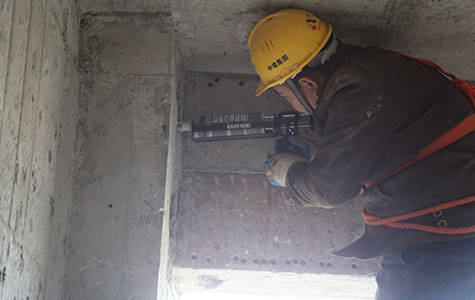

2 post yüklü güçlendirilmiş çubuk

3 new reinforcement beams

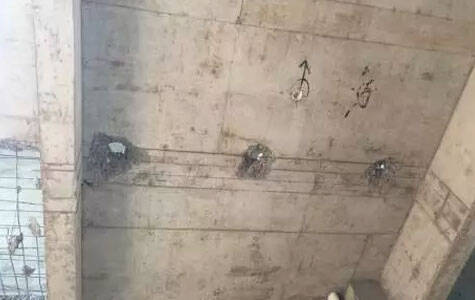

Chisel grouting hole

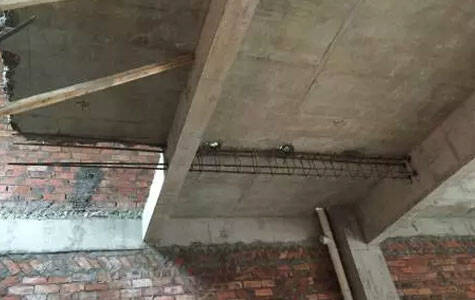

Reinforcement of reinforced beams

Proje Özeti

Jiangnan Eski Şehir projesinde zemin levhasının açılması profesyonel bir takviye projesidir. İnşaat süreci, rebar çekme mukavemeti testi ve test blokunun basınç mukavemeti testi yoluyla yapısal tasarımın tasarım özelliklerini ve taşıma kapasitesi gereksinimlerini karşıladı. Takviye tasarım şeması ve bina fonksiyonunun mükemmel bir kombinasyonu, projenin kabul edilmesini ve projenin ilerlemesini sağlayacaktır.
