Güçlendirme Malzemeleri

Karbon fiber takviyeli kompozit malzemeler, mükemmel mekanik özellikleri ve kimyasal istikrarları nedeniyle, uluslararası inşaat mühendisliği takviye ve onarım alanında çok değerlidir ve yaygın olarak kullanılmış ve geliştirilmiştir. Son yıllarda, yerli beton yapıların tamiri ve takviyesinde giderek daha fazla uygulama uygulanmıştır.

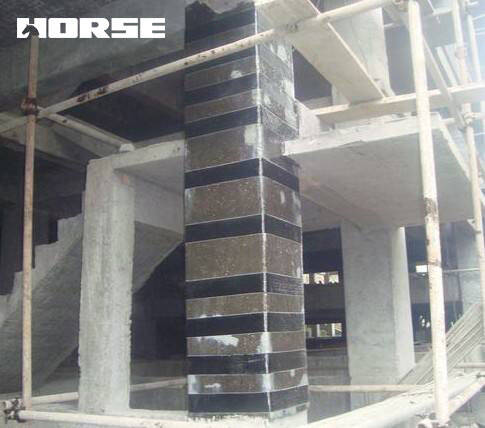

Karbon fiber takviye teknolojisi, beton üyelerin yüzeyine karbon fiber levhaları yapıştırmak için yapıştırıcıların kullanımıdır, böylece beton ve karbon fiber levhaları kompozit bir gövdeye entegre edilir. Yapı veya bileşenlerle işbirliği yaparak, yapısal bileşenleri güçlendirmek ve güçlendirmek ve kuvvetin performansını iyileştirmek amacı elde edilir. Çok basit ve mükemmel bir takviye yöntemidir

Proje Genel Bakış

Alt katlı bir konut binası, 42,3 m uzunluğunda ve 14,6 m genişliğinde dikdörtgen bir düzlemli 6 katlı alt çerçeve yapısı evdir. Toplam inşaat alanı yaklaşık 3 903,72 metrekaredir. Birinci ve ikinci katlar ticari, üçüncü ila altıncı katlar ise konut. Evin toplam yüksekliği 20.1 m, 1. katın yüksekliği 3.9 m, 2. katın yüksekliği 3.7 m, 3. ile 6. katların yüksekliği 2.8 m'dir.

Konut binası sütunun altında demirbeton şerit temel kullanır. 1. ve 2. katların çerçeve kirişleri ve sütunları yerde döküm betondan yapılmıştır, beton dayanıklılığı sınıfı 'C20'dur ve zemin levhası C30.3'ten 6. katlara kadar MU10 beton gözenekli tuğlalardan ve M10 karışık harçadan yapılmış duvar yapılarıdır. 370 mm, iç duvar kalınlığı 240 mln. Zemin levhası, yerel levha kalınlığı 120 mm dışında, levha kalınlığının geri kalanı 100 mm'dir. Ev yerli döküm beton levha merdivenlerini benimser ve çatı sinterlenmiş kil karo çatısını benimser.

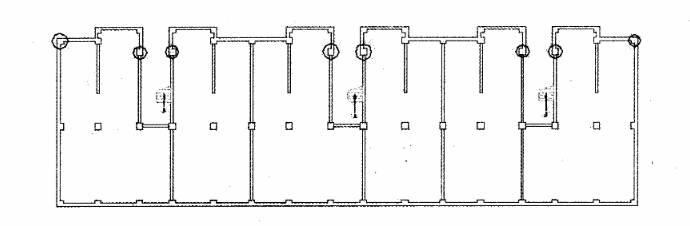

Konut binasının ana gövdesinin tamamlanmasından sonra, ana deneyim toplama sürecinde, KZ2a'nın (köşe sütunu) ve KZ2'nin (orta merdiven) alt çerçeve parçası 1 ve 2 katları, çizimlere göre toplam 16 çerçeve sütun çubuğu şifrelenmedi, yer Şekil 1'de gösterilmiştir.

Çerçeve sütunlarının kesme direncini sağlamak ve inşaat çizimlerinin tasarım gereksinimlerini karşılamak için, konut binasının birinci ve ikinci katlarında toplam 16 çerçeve sütununun güçlendirilmesi gerekir. Çerçeve sütununun sismik takviyesini gerçekleştirmek için karbon fiber halka + sıkıştırılmış çelik levha yapıştırma takviye teknolojisini benimsemeye karar verdi.

Tasarım planı ve güçlendirme malzemeleri

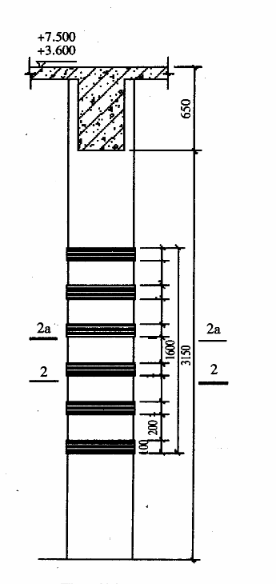

Çerçeve sütununun kenarındaki beton kesme duvarı nedeniyle, karbon lif kapalı halkanı gerçekleştirmek zor. Bu nedenle, sismik takviye için karbon fiber halka + sıkıştırma çelik levha yapıştırma teknolojisi benimsenir.

Özet

Karbon fiber takviye kullanımı sayesinde, çerçeve sütununun kesme direnci orijinal çizim tasarım gereksinimlerini karşılamak için etkili bir şekilde geliştirilebilir.
