1 Proje Genel Bakış

Yabancı finansmanlı bir kimya şirketi bir boya ve boya kimya tesisi satın alır. Süreç yükseltmeleri ve yeniden modellenme ihtiyacı nedeniyle, yabancı fonlu şirket ana üretim tesisinin denetimi ve değerlendirilmesini gerektirir. Kontrol edilen fabrika binası, yığın temeli kullanan üç katmanlı beton çerçeve yapısıdır ve fabrika binasının bina alanı yaklaşık 5.200 metrekaredir. Profesyonel bir muayene ajansı tarafından muayene edildikten sonra, ana fabrika tabanının çelik çubuk çapının orijinal tasarım gereksinimlerini karşılamadığı ve muayene edilen fabrika binası için gerekli takviye önlemleri alınması gerektiği bulundu.

2 Takviye tasarımı

Proje kusurları

Kontrol edilen sütunun uzunluk takviyesinin çapı ve sayısı tasarım gereksinimlerini karşılıyor. Ölçülen değer ile denetlenen sütun çaplarının çapı ve aralığı arasındaki mesafe arasındaki sapma, tasarım gereksinimlerini karşılayan belirtilen izin verilen sapmanın aralığında bulunur.

Nokta kontrol edilmiş kirişlerin alt kaburgalarının çapı ve miktarı tasarım gereksinimlerini karşılıyor. Noktalı kontrol edilen kirişlerin çapının ölçülen değerlerinin ve aralıklarının tasarım değerlerinden sapması belirtilen izin verilen sapma aralığında ve tasarım gereksinimlerini karşılıyor.

Nokta kontrolündeki çelik levhaların çapı ve levhadaki çelik kaburgaların çapı 3 noktada tasarım gereksinimlerini karşılamaz. Ölçülen değer ve nokta kontrolündeki çelik çubukların aralığının tasarım değeri arasındaki sapma, belirtilen izin verilen sapmanın içindedir ve tasarım gereksinimlerini karşılar.

Sütun ve kiriş geometrik boyutlarının ölçülen değerlerinin ve rastgele muayenenin zemin kalınlığının tasarım değerinden sapması, belirlenen izin verilen sapma aralığında ve tasarım gereksinimlerini karşılıyor.

Zemin levhalarının çelik çubuklarının eşleşmediği üç noktayı analiz ettikten sonra, istisna olmadan, yatay ve dikey çubuklarda kullanılan tüm çelik çubukların farklı çaplara sahip olduğu bulundu. Orijinal tasarım çizimlerinde, zemin levhasının takviyesi için ayrı takviye kullanılır. Üst destek çelik takviyesi ve her levhanın alt genel takviyesi ayrı ayrı yapılandırılır ve çap aralığı farklıdır. Bu kuşkusuz inşaatı zorlaştırıyor. İnşaat biriminin inşaat işçileri çizimleri yukarıda belirtilen sorunların ortaya çıkmasına neden olacak kadar iyi kontrol edemezler.

Yapısal güçlendirme malzemeleri

Bulnan sorunlara dayanarak, üretim tesisi için en olumsuz koşulları göz önünde bulundurmaya ve takviye tasarımı gerçekleştirmeye karar verildi.

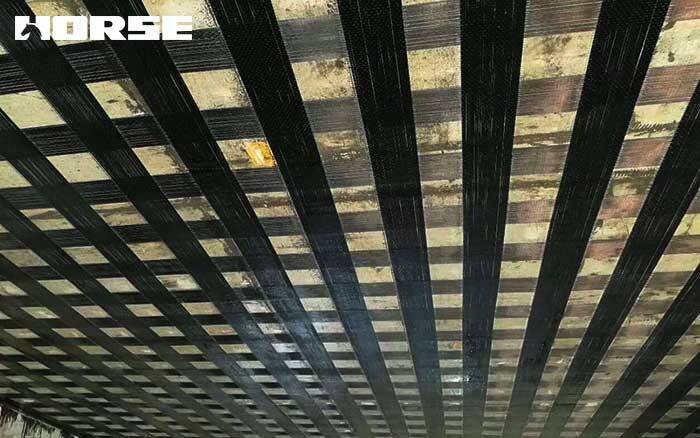

Yapısal takviye malzemesi: karbon fiber

Çünkü karbon fiber takviyeli plastik aşağıdaki özelliklere sahiptir:

 (1) Hafif, inşaat alanla sınırlıdır;

 (2) Belirli bir esneklikle yüksek mukavemet, her türlü bileşen yüzeyi için uygun bileşenlerin karmaşık şeklini kapsayabilir;

 (3) Asit ve alkali kimyasal korozyona ve sert ortama dayanıklı;

 (4) Yaşlanmaya ve su direncine iyi direnç;

 (5) Depolama ömrü uzundur, çalışma süresinin uzun olmasına izin verilir ve temel malzeme beton ve taş gibi çeşitli yapısal temel malzemeler olabilir;

 (6) Yüksek sıcaklık direnci, iyi sürünme direnci, korozyon direnci ve deprem direnci yük altında

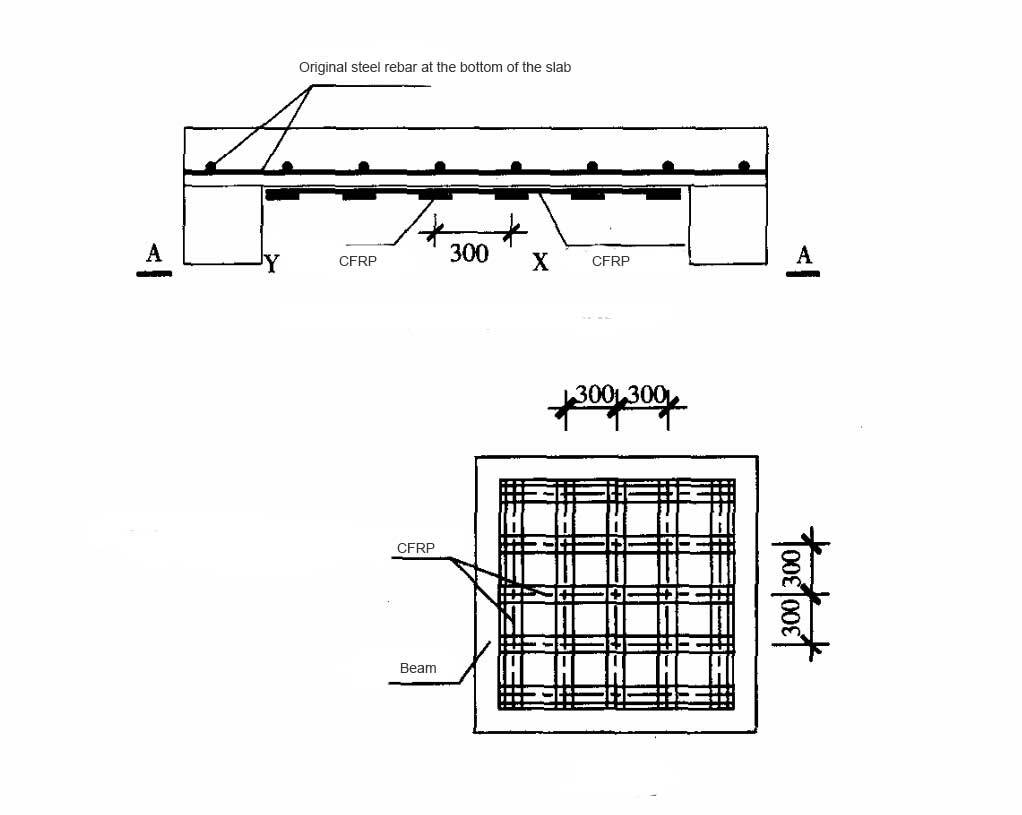

Takviye tasarımı karbon lif eşdeğer mukavemet hesaplamasını kullanır. Karbon fiber kumaşın genişliği 100mm ve kalınlığı 0.167mm'dir. Çekme mukavemetinin tasarım değeri 3 600MPa'dır ve dağıtım aralığı 300mm'dir.

3 Sonuç

Yukarıda belirtilen önlemleri kabul ettikten sonra, kimya şirketinin ana üretim tesisinin takviye projesi nihai kabulü geçti. Orijinal tesisin kusurlarını nispeten küçük bir maliyetle onardı, sonraki sahiplerin endişelerini ortadan kaldırdı ve satın almayı başarıyla tamamladı.

Endüstriyel üretim tesislerinin teknik sonrası yükseltme ve teknolojik dönüşüm olasılığı küçük değil ve daha fazla yön var. Yapının güçlendirilmesi, olasılık yaratmak için teknik düzenin ayarlanmasına göre ayarlanır. Tasarım ve inşaat yöntemlerinin ve deneyiminin sürekli geliştirilmesiyle birlikte, yapısal takviye ve dönüşümün önemli yöntemlerinden biri olarak karbon fiber takviyesi, güvenilirliğini, ekonomisini ve pratik kullanılabilirliğini giderek daha fazla gösteriyor.
