Proje Genel Bakış

Makao Özel İdari Bölgesi Nanguang Trading Co., Ltd. ait olduğu bir endüstriyel binayı dönüştürmeyi planlıyor. Ofis ve endüstriyel amaçlar için kapsamlı bir endüstriyel binadan ideal bir kapasiteye sahip ticari soğuk depoya dönüştürülecek. Binanın adı CTS Endüstriyel Binası. Yapı, yerde döküm edilmiş beton çerçeve yapısı sistemidir ve tüm katlar yerde döküm edilmiş beton levhalardır. Çerçeve yapısal sütun, kiriş ve levha betonu B225'in dayanıklılık sınıfına sahiptir ve demirlenmiş çeliğin dayanıklılığı A40N'dir. Çerçeve yapısı doldurma duvarı tuğla taşları kullanır. Binanın orijinal yapı tasarımı temel formu, sütun altı platformu artı sürücü önceden hazırlanmış kare yığın yığın temelidir. Binanın brüt alanı 3685.15 metrekaredir, katı başına ortalama brüt alanı yaklaşık 650.00 metrekaredir. Yerin üstünde beş kat var, bodrum yok ve çatı su tankı kısmen altı kat. Binanın birinci katının yüksekliği 5.00m, ikinci ila beşinci katların yüksekliği 3.50m, çatı kornizinin yüksekliği 19.00m ve su tankının kısmen çatısının yüksekliği 4.20m'dir.

Eski bina yapısı testi

Bina yapısının genel gücü, yapısal dönüşümün güvenlik ve yük taşıma kapasitesi gereksinimlerini karşılayan iyidir, ancak yapısal dönüşümden sonra normal kullanım koşullarına belirli gizli tehlikeler olan yerel yerlerde beton karbonizasyonu ve çelik çubuk korozyonunun belirli bir derecede gelişimi var. Yapısal dönüşüm sırasında, yapının çatlak gelişimi ve betonun karbonlanması konusunda kapsamlı bir araştırma yapılmalıdır. Çelik çubuğun korozyonu tam olarak araştırılmalıdır. Beton karbonizasyon gelişiminin ve çelik çubuk korozyonunun gelişiminin yerel konumu, çelik çubuk korozyonunun daha fazla gelişimini önlemek için epoksi reçine ile basınç ile infüze edilmelidir. Binada meydana gelen insan yapımı hasar parçaları için, normal kullanım fonksiyonunu geri kazandırmak için yapısal onarımlar yapılmalıdır.

Takviye planı

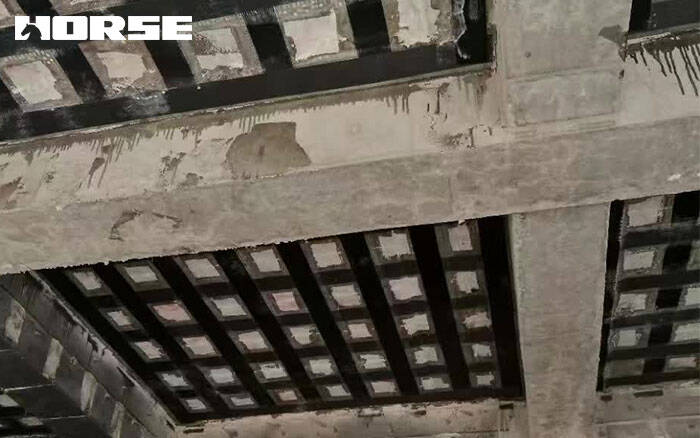

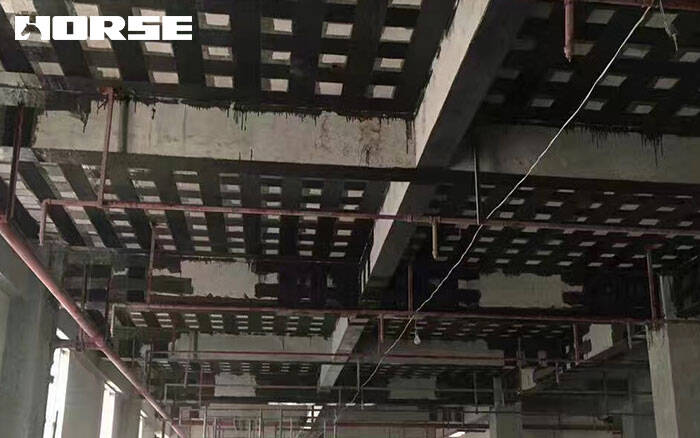

1. Kiriştin ve levhanın altındaki dikey ve diagonal çatlaklar, betonla donatma için karbon fiber kumaş ile betonun bükme kapasitesini etkiler;

2. Kiriş ve levhanın üst kısmında dikey çatlaklarla donatılmış beton, olumsuz bükme momentini etkileyen taşıma kapasitesi, kiriş ve levhanın üst kısmına yapıştırılmış karbon fiber kumaşla donatılmıştır

3. Orijinal kirişlerde diagonal kesme çatlakları olan kirişler karbon fiber kumaş U şeklinde halka ile güçlendirilmiştir;

4. Çatlaklarla birincil ve ikincil kiriş eklemleri karbon fiber kumaş U şeklinde halka ile güçlendirilmiştir;

5. Yeni açılan zemin levhası açılışı, açılışın yanında karbon fiber bezle güçlendirilmiştir.

Yapısal takviye için malzemelerin seçimi

At karbon elyaf 200g ve epoksi

Sonuçta

Karbon fiber kumaş takviye teknolojisi nispeten yeni bir takviye teknolojisidir. Beton yapıların takviylenmesinde, karbon fiber kumaş esas olarak çelik çubukların gerilimini paylaşmak için kullanılır, yani karbon fiber kumaşın ana işlevi yapısal üyelerin çekme mukavemetini artırmaktır. Karbon fiber takviyesi inşa etmek kolaydır, emek maliyetlerini azaltır ve bakım maliyetlerinden tasarruf eden iyi korozyon direncine sahiptir. Şu anda, mükemmel takviye etkisi nedeniyle, karbon fiber takviyesi Hong Kong ve Makao'da giderek daha yaygın olarak kullanılabilir.
