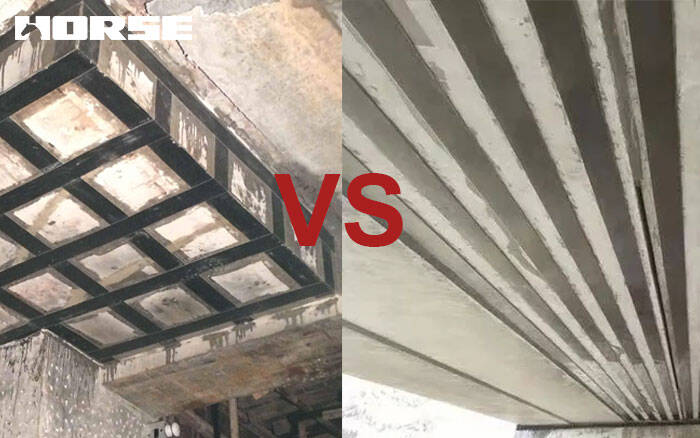

Karbon fiber takviye ve karbon fiber plaka karşılaştırması

karbon fiber takviyesi

carbon fiber reinforcement VS carbon fiber plate reinforcement In the building reinforcement industry, the carbon fiber reinforcement method is very applicable, and many construction units will give priority to the carbon fiber reinforcement method. There are two types of carbon fiber reinforcement, one is carbon fiber cloth reinforcement, which many people will know, and the other is carbon fiber plate reinforcement. Although the carbon fiber cloth reinforcement and the carbon fiber plate are the same carbon fiber materials, the two are different in reinforcement. Compared with carbon fiber cloth, carbon fiber plate has certain advantages, so what are the advantages of carbon fiber plate reinforcement? Advantages of CFRP fabric strengthening • Easy installation • Corrosion resistance • Short construction period • No maintenance required • Light weight, no influence to original structure • Low cost, cost effective compared with other methods Advantages of CFRP plate strengthening • Short construction period • No maintenance required • Easy installation, low installation cost • Light weight, no influence to original structure • Corrosion resistance, long-term effect of 50 years • Cost effective compared with other retrofitting method • 1 layers of CFRP plate is equivalent to 4-8 layers of CFRP fabric Today, Horse introduces you to the advantages of carbon plate reinforcement: 01 Carbon fiber plate has good stress effect The calculated tensile force of 10cm carbon cloth is 1600*100*0.167 (300g carbon cloth thickness)=26720N. The calculated tensile force of the 10cm carbon plate is 1150*100*1.2=138000N. From the calculation results, we can see that pasting a layer of 1.2mm thick carbon plate with the same width is more than 5 times the tensile force that a layer of 300g carbon cloth can bear. 02 Good strength utilization Carbon cloth strength utilization rate: 1600/3400=47.1% Carbon plate strength utilization rate: 1150/2400=47.9% It can be seen that the carbon plate has a higher strength utilization rate than the carbon cloth. adhesive for carbon fiber plate strengthening 03 Better control of the quality of the pasted carbon plate The carbon plate is a carbon fiber raw wire formed by infiltrating and hardening using a resin. The material itself is hard, the glue layer is well controlled when applying glue, and the pressure is well controlled when pasting, so there will be no problem with the pasting effect. In the process of pasting carbon fiber cloth, there will be a series of common problems such as edge curling and bulging. And the carbon cloth paste is more demanding than the carbon substrate paste base.



Bina takviye endüstrisinde, karbon fiber takviye yöntemi çok uygulanabilir ve birçok inşaat birimi karbon fiber takviye yöntemine öncelik verecektir.


İki çeşit karbon fiber takviyesi vardır, biri birçok insanın bildiği karbon fiber kumaş takviyesidir ve diğeri karbon fiber plaka takviyesidir. Karbon fiber kumaş takviyesi ve karbon fiber plakası aynı karbon fiber malzemeler olsa da, ikisi takviye açısından farklıdır.


Karbon fiber kumaşla karşılaştırıldığında, karbon fiber plaka belirli avantajlara sahiptir, bu yüzden karbon fiber plaka takviyesinin avantajları nelerdir?


CFRP kumaş güçlendirme avantajları

 • Kolay kurulum

 • Korozyon direnci

 • Kısa inşaat süresi

 • Bakım gerekmez

 • Hafif ağırlık, orijinal yapıya etki etmez

 • Düşük maliyet, diğer yöntemlere kıyasla maliyet etkili


CFRP plaka güçlendirme avantajları

 • Kısa inşaat süresi

 • Bakım gerekmez

 • Kolay kurulum, düşük kurulum maliyeti

 • Hafif ağırlık, orijinal yapıya etki etmez

 • Korozyon direnci, 50 yıllık uzun vadeli etki

 • Diğer retrofit yöntemine kıyasla maliyet etkili

 • 1 katman CFRP plakası 4-8 katman CFRP kumaşına eşdeğer



Bugün, Horse size karbon plaka takviyesinin avantajlarını tanıtıyor:

01 Karbon fiber plakası iyi bir stres etkisine sahiptir

10cm karbon kumaşın hesaplanan çekme gücü 1600 * 100 * 0.167 (300g karbon kumaş kalınlığı) = 26720N'dir.

10cm karbon levhasının hesaplanan çekme gücü 1150 * 100 * 1.2 = 138000N'dir.

Hesaplama sonuçlarından, aynı genişliğe sahip 1.2mm kalınlığındaki bir karbon levhası katmanının yapıştırılmasının, 300g karbon kumaş katmanının taşıyabileceği çekme gücünün 5 katından fazla olduğunu görebiliriz.


02 İyi güç kullanımı

Karbon kumaş gücü kullanım oranı:

1600/3400=47.1%

Karbon plaka gücü kullanım oranı:

1150/2400=47.9%

Karbon plakasının karbon kumaşından daha yüksek bir mukavemet kullanım oranına sahip olduğunu görülebilir.

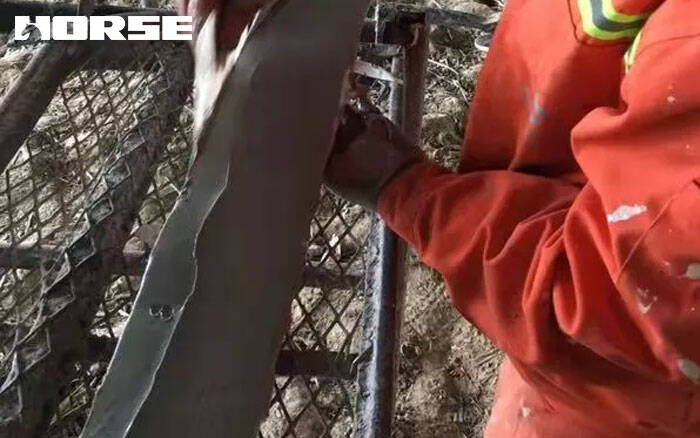

karbon fiber plaka güçlendirme için yapıştırıcı




03 Yapıştırılmış karbon levhasının kalitesinin daha iyi kontrolü

Karbon plaka, reçine kullanarak sızma ve sertleştirme yoluyla oluşturulan bir karbon lif ham teldir. Malzemenin kendisi sert, yapıştırıcı tabakası yapıştırıcı uygularken iyi kontrol edilir ve yapıştırırken basınç iyi kontrol edilir, bu yüzden yapıştırma etkisi ile ilgili bir sorun olmayacaktır. Karbon fiber kumaş yapıştırma sürecinde, kenar bükülmesi ve şişmesi gibi bir dizi yaygın sorun olacaktır. Ve karbon kumaş macunu karbon altyapı macunu tabanından daha zorlu.
