1 Mühendislik Genel Bakış

Bir projenin ana gövdesi 18. katta ve evin ana gövdesinin yüksekliği 63.45m'dir. Bir katmanın yüksekliği 5.1m, ikinci ile beşinci ve onuncu katmanlar 4.4m ve diğer katmanlar 3.3m ve 3.0m'dir. Proje, yerde döküm beton çerçeve kesme duvar yapısını benimser ve sütun ağının boyutu 6.5 × 7.2m ve 6.5 × 7.8m'dir. Beton dayanıklılığı sınıfı C40'un altındadır, C35'in üstündedir. Projenin sismik kale yoğunluğu 8'dir, tasarım sismik hızlanma 0.20g'dir, sismik kale kategorisi C kategorisidir, deprem ikinci gruba gruplanır, sismik sınıf çerçevesi ikinci sınıfdır, kesme duvarı birinci sınıfdır ve sınıf II sitesidir.

2 Sorular

İnşaat sırasında 2.5m'lik bir kandilerli koridor eklendi ve bitişik dört çerçeve sütununun takviyesi buna göre ayarlanmadı, bu da projenin kalitesi ve güvenliği için gizli bir tehlike bıraktı. Özellikle aşağıdaki sorunlar vardır:

2.1 2 ila 3 katmanlı sütunlu beton takviyelendirildikten sonra, minimum uzunluk çelik takviyeleme oranı 0,7 gereksinimini karşılamaz ve daha fazla takviyeleme işlemi gerekir.

2.2 Tek katmanlı dış beton takviye yönteminin sismik performansı iyi değildir, esasen bir tarafın takviylenmediği ve takviye çaplarının kapalı ve kapalı olmadığı ve daha fazla takviye tedavisi gerektiği için.

3 CFRP güçlendirilmiş çerçeve sütunlarının güçlendirme mekanizması

Karbon fiber takviyesi çoğunlukla bükme üyesi takviyesi için kullanıldığından, taraflı üyelerin takviyesi için kullanıldığında takviye mekanizmasını anlamak gerekir.

CFRP'nin ana işlevi, çerçeve sütunları sarıldığında ve karbon lifi ile takviyelendirildiğinde iç betonu sınırlamaktır. CFRP'nin yüksek çekme mukavemeti ve elastik modülü nedeniyle bu kısıtlama etkisi açıktır. Beton yan deformasyon üretmek için sıkıştırıldığında, CFRP beton deformasyonu engelleyebilir ve betonun nihai sıkıştırma gerilimini artırabilir, böylece sıkıştırma alanındaki betonun kırılmasını geciktirebilir. Uzunluk çubuklarının plastik deformasyon özelliklerine tam oynamak, demirbeton çerçeve sütunlarının esnekliğini iyileştirmek, böylece çerçeve sütunlarının taşıma kapasitesini ve sismik performansını iyileştirmek.

4 CFRP güçlendirilmiş tasarım

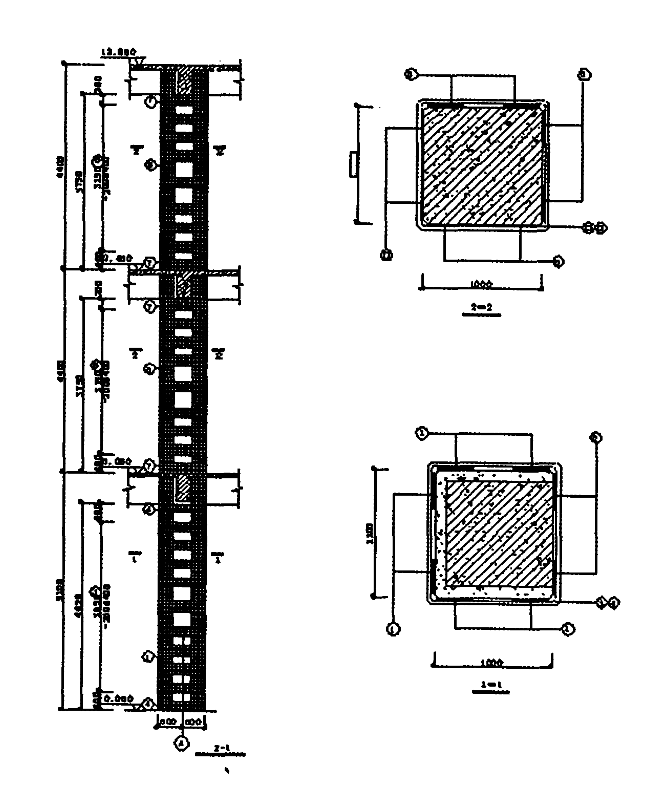

Yapısal gerilim analizi ve hesaplama varsayımı altında, çerçeve sütunu takviye şemalarının karşılaştırılması ve seçimi ile birlikte, CFRP takviye yöntemini seçmek daha uygundur. CFRP takviyesinin tasarımı için, Şekil 1-CFRP Takviyesi İnşaat Çizimine bakın.

Özet

Kötü sismik performans ve yetersiz yapısal takviye olan çerçeve sütunları için takviye için CFRP kullanılır. Takviye mekanizması açık ve tasarım mantıklıdır. Güçlendirilmeden sonra uzun yıllardır kullanılmıştır ve üyelerin çalışma performansı anormal değildir. Bu, CFRP güçlendirilmiş çerçeve sütunlarının sadece taşıma kapasitesini artırmakla kalmaz, aynı zamanda üyelerin sesmik performansını da etkili bir şekilde geliştirebileceğini göstermektedir.
