Zhaolingpu Köprü Takviyesi-Yeni Gelişmiş Malzeme-Karbon Fiber Takviyesi

Zhaolingpu Köprüsü, 6 delik ve 20 m'lik prefabrik bir boş levha kiriş köprüsüdür. Uzun yıllar çalıştıktan sonra, iskele sütunu paslanma, çatlama, beton soyulması ve tendonlardan muzdarip oldu. 2011 yılında düzenli muayene sırasında üçüncü sınıf bir köprü olarak değerlendirildi. Köprü iskele sütununun hastalığını onarmak ve güvenli kullanımını sağlamak için, iskele sütunu, çift katmanlı bir karbon fiber kumaş yapıştırılmış halka odaklı tek çift katmanlı düzenini benimser, karbon fiber kumaş genişliği 40 cm'dir ve en dış katmanın kucak uzunluğu 30 cm'dir.

İnşaat süreci aşağıdaki gibidir: iskelelerin yüzey tedavisi, alt reçinin boyası, düzeltme onarımı, karbon fiber kumaşın yapıştırılması ve yüzey koruması.

Pier yüzey tedavisi

 (1) İskele ve sütunun yüzeyinde spalling, gevşeklik, bal tarzı, korozyon ve diğer alt betonu çıkarın ve çıkarıldıktan sonra alt katmanın büyük alanını onarmak için polimer çimento harcını uygulayın.

 (2) Açık çelik çubukların koroze olup olmadığını kontrol edin, korozyon varsa pası çıkarın

 (3) Çatlaklar için önce eklemleri doldurun veya mühürleyin.

 (4) Taze yüzey tamamen maruz kalana kadar beton yüzeyindeki çöplük ve yağ gibi kirlilikleri çıkarmak için beton açılı öğütme makineleri, öğütme tekerlekleri ve diğer aletleri kullanın. Bileşenin temel yüzeyinin betonu pürüzsüzleştirilmelidir, özellikle yüzeyin çıkmış parçaları pürüzsüzleştirilmelidir. Köşe macun, 20 mm'den az bir yarıçapı olan bir kemer şekline çevrilmeli ve cilalanmalıdır.

 (5) Betonun yüzeyini temizlemek ve kuru tutmak için saç kurutma makinesi kullanın.

Primer uygulayın

Alt reçine HM-180'i gerektiği gibi yapılandırın. Yapışkanı beton iskelesinin yüzeyine eşit olarak uygulamak için bir makaralı fırça kullanın, kalınlığı 1 mm'den fazla değildir ve sızıntı, akış veya baloncuklar olmamalıdır. Yapışkan sertleştikten sonra bir sonraki işleme geçin.

Düzenleme

Reçine boyandıktan sonra aralık 30 -60 dakika olmalıdır. Temeldeki hava baloncukları temizlendikten sonra, beton yüzeyinin kavuk parçaları düzeltme malzemeleri ile onarılmalıdır ve kalıplama eklemleri gibi farklı yüksekliklere sahip parçalar düzeltme malzemeleri ile doldurulmalıdır ve köşeler olmamalıdır. Köşede, düzeyleme malzemesini pürüzsüz bir kemere onarmak için kullanın. Bir sonraki prosedüre geçmeden önce düzeyleme malzemesi sertlenmelidir.

Köprü üzerinde bağlı karbon fiber

 (1) Karbon lif kumaşını tasarımın gerektirdiği boyuta kesin.

 (2) Karıştırma oranı gereksinimlerine göre impregnasyon reçinesini yapılandırın, sonra impregnasyon reçinesini bir rulo fırçası ile yapıştırılmış parçalara eşit olarak uygulayın ve üst üste düşen ve köşe parçalara daha fazla uygulayın.

 (3) Karbon fiber kumaşını reçine impregneli sütunun yüzeyine yapıştırın ve ardından karbon fiber kumaşını karbon fiber kumaşının yüzeyinde aynı yönde tekrar tekrar yuvarlamak için özel bir silindir kullanın.

 (4) Yukarıdaki adımlar çok katmanlı yapıştırma için tekrarlanmalıdır ve karbon fiber kumaşın yüzeyindeki dokunmadan hemen sonra bir sonraki tabaka karbon fiber kumaş yapıştırılmalıdır.

Yüzey koruması

Karbon fiber kumaş yapıştırıldıktan sonra, doğal olarak kurumak için yüzeye doğrudan ve eşit bir şekilde bir impregnasyon yapıştırıcı katmanı uygulayın. Yamanın yüzeyinin tamamen hava kurutulmuş ve birleştirildiğinden emin olduktan sonra, yüzeye 210 um'dan az kalınlıktaki bir maskeleme yapıştırıcısı uygulayın. Ardından her tutkal katmanının dayanıklılığını sağlamak için atmosferik karbon üst kaplamasını uygulayın, kuru film kalınlığı 90 um'dan az değildir.

Koruma

Karbon fiber kumaşını yapıştırdıktan sonra, konsolidasyon elde etmek için 24 saat boyunca doğal olarak sertlenmelidir ve sertleşme sırasında müdahale edilmeyeceğinden emin olmalıdır. Reçine her işlemden sonra sertleşmeden önce, rüzgar ve kum veya yağmuru önlemek için plastik film ile kaplanmalıdır. Reçinin sertleşmesi sırasında sıcaklığın 50'nin altına düşmesi ihtimali olduğunda, düşük sıcaklıkta sertleşme reçinesi veya etkili ısıtma önlemleri kabul edilebilir.

Güçlendirme etkisi

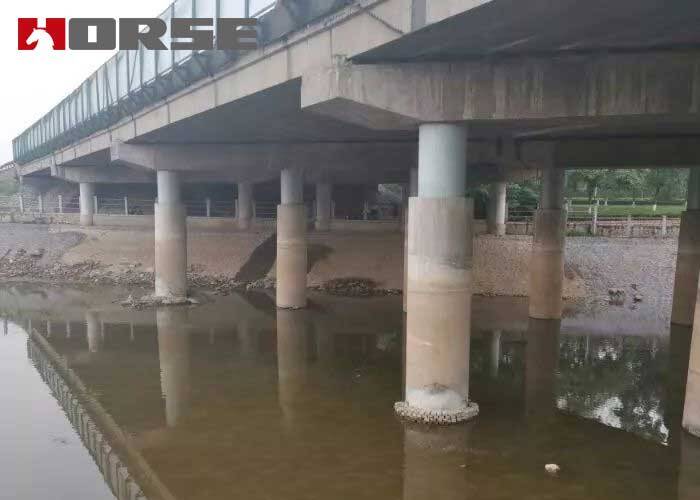

Zhaolingpu Köprüsü'nün sütunları önemli bir etki elde etmek için At karbon lif levhasıyla güçlendirilmiştir. 2012 yılında düzenli denetimlerden sonra köprü Sınıf II olarak sınıflandırıldı. Takviye edildikten sonra, köprünün kalite seviyesini ve sismik performansını iyileştiren pas şişmesi, yırtılması veya çatlama fenomeni olmadı.
