Karbon fiber güçlendirme beton yapısal üyeleri aşağıdaki yollara sahiptir

 (1) Bileşenin bükme direncini artırmak için bileşenin ana ekseni boyunca karbon lif yapıştırın

 (2) Karbon lifi bileşenin ana ekseninin dikey yönünde yapıştırın ve kesme gücü, bileşenin kesme direncini artırmak için karbon lif ve çanak tarafından paylaşılır;

 (3) Güçlendirme parçasını kısıtlamak için bileşenin ana ekseninin dikey yönünde karbon lifini yapıştırın, güçlendirme parçasının esnekliğini artırmak ve bileşenin sismik performansını artırmak;

 (4) Gerginlik üyesini üyesinin eksenli yönünde yapıştırın ve güçlendirin;

 (5) Yüzük yönünde güçlendirme eksenli sıkıştırma üyesini yapıştırın;

 (6) Bükme takviyesi sırasında, karbon lif levhasını önceden geriltme yöntemi takviye etkisini iyileştirmek için kullanılabilir.

Mevcut binaları güçlendirmek için karbon fiber kumaş

İnşaat bileşenlerinin inşaatı veya kullanımı sırasında çatlaklar her zaman tasarım, malzeme, sıcaklık, yük veya performans değişiklikleri gibi çeşitli nedenlerden dolayı ortaya çıkar. Bu anda, bileşenleri gerçek duruma göre güçlendirmek gerekir.

1 Beton kirişlerin güçlendirilmesi için esnek takviye

 (1) Antik binaları güçlendiren karbon fiber

Belirli bir fabrikanın ofis binası üç katlı tuğla-beton yapı binasıdır. 40 yıldan fazla bir süredir inşa edilmiştir. Uzun hizmet ömrü ve kısmen iç dekorasyon nedeniyle binanın kullanım yükü arttı. Sahibinin isteğine göre bina güçlendirildi. Empirik hesaplamaların sonuçlarını analiz edin ve foyedeki beton kirişleri güçlendirin.

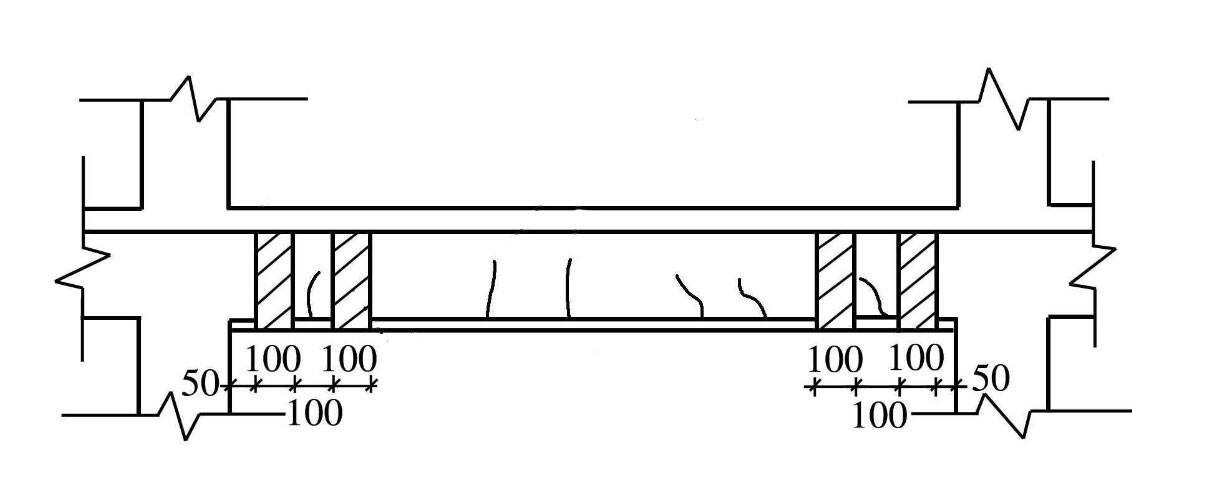

Salondaki güçlendirme beton kiristinin daha düşük bir etiketi (eski standart 200 #), 6 m aralığı ve genişliği ve yüksekliği sırasıyla 250 ve 500 mm'dir. Esme kapasitesi ve son kesme kapasitesi büyük ölçüde geliştirilmesi gerektiği için, kirişin altında 3 katman karbon fiber kumaş kaplanır. İki katman 200 mm genişliğindeki U şeklinde karbon fiber kumaş, 100 mm aralığıyla uçun 1,2 m içinde yapıştırılır. İlk U şeklinde karbon fiber kumaş destekten 50 mm uzaklıktadır.

(2) Karbon fiber hasarlı bileşenleri güçlendirme

Belirli bir birim fabrika binası 8 katlı, bir çerçeve yapısı ve bir yığın temeli vardır. Düzensiz yerleşme nedeniyle (maksimum 12cm), fabrikanın 1. ile 6. katlarındaki kirişlerin çoğu 0,2 ila 4,5 mm genişliğindeki çatlaklara sahiptir. Bazı çatlaklar kirişin tüm yüksekliğine nüfuz eder. Değerlendirmeden sonra, bileşenin güvenilirliği C Sınıfıdır ve kiriş hemen güçlendirilmelidir. Sitedeki karmaşık inşaat koşulları, büyük iş miktarı ve sıkı inşaat dönemi göz önüne alınarak, birden fazla seçeneği karşılaştırdıktan ve seçtikten sonra, takviye için karbon fiber kumaş kullanmaya karar verildi.

Takviye planı, kirişin altına iki katman 10 cm genişliğindeki karbon fiber kumaş yapıştırmak ve aynı zamanda alt karbon fiber kumaşını demirlemek için kirişin her iki ucunda "U" şeklinde karbon fiber kumaş kullanmaktır.

2. Beton kirişlerin güçlendirilmesi için kesme takviyesi

Büyük bir kamu binası alanında güçlendirilmiş beton çerçeve yapısının iki aralıklı ana kirişleri 20m (kiriş kesiti 450mm × 1700mm) ve 4.25m (kiriş kesiti 450mm × 650mm) aralıklı uzunluklara sahiptir. Beton dayanıklılık sınıfı C28'dir ve stırap φ10 @ 200 (bacakların çemberi). Çerçevenin ana kirişi dokuz ikincil kirişten konsantre bir yüke sahip olduğundan, kiriş 1322'lik bir kesme gücüne sahiptir. 9 kilon. Kiriştin eğik bölümünün kesme kapasitesi 1323'dür. Sadece gereksinimleri karşılayan 5kN. Bununla birlikte, saha araştırmasından, kirişte birçok çatlak olduğu ve bazı çatlakların yapısal taşıma kapasitesini etkileyen ve yapının dayanıklılığını ve uygulanabilirliğini azaltan 0,5 mm'den daha geniş olduğu bulundu. Binanın önemini göz önüne alınarak, yapısal güvenliği iyileştirmekten başlayarak, çerçevenin ana kirişi güçlendirildi.

Çerçeve yapısı bir sergi salonu olduğundan, büyük bir alana ihtiyacı var ve inşaatın etkisi üzerinde katı kısıtlamalara sahiptir. Bu şekilde, geleneksel takviye yöntemlerinin uygulanması zor, bu nedenle nihayetinde beton çerçevenin ana kiristinin kesme kapasitesini artırmak için karbon fiber takviye teknolojisini kullanmaya karar verildi. Karbon fiber levha güçlendirme kirişinin daha iyi sonuçlar elde edebileceğinden ve bağlantı hasarını önlemek için demirleme performansını sağlamak için, takviye, U şeklinde bir şerit sıkıştırma şerit takviye yöntemini benimser

Sonuçta

 (1) Karbon fiber levhaları yapısal takviye için kullanıldığında, inşaat özellikle önemlidir ve inşaat kalitesi sağlanmalıdır, aksi takdirde takviye etkisi büyük ölçüde azalacaktır;

 (2) Karbon lifin demirleme performansı, takviye etkisi üzerinde büyük bir etkiye sahiptir. Kesme takviye etkisini sağlamak ve karbon lifin gücüne tam oynamak için, karbon lif levhasını demirlemek için iyi bir iş yapmak gerekir;

 (3) Beton kirişleri karbon fiber kumaşla güçlendirmek çatlakların genişlemesini azaltabilir. Karbon fiber kumaşla güçlendirilen kirişlerin daha küçük çatlakları, güçlenmeyen kirişlerden daha dar ve daha küçük aralıkları vardır. Özellikle çatlaklar ortaya çıktıktan sonra, çatlakların gelişimini etkili bir şekilde engelleyebilir.

 (4) Karbon fiber kumaşla güçlendirme, ışının nihai taşıma kapasitesini açıkça artırabilir. Kirişin taşıma kapasitesi için, iki katmanın artışı bir katmanın iki katı değildir.
