Proje Genel Bakış

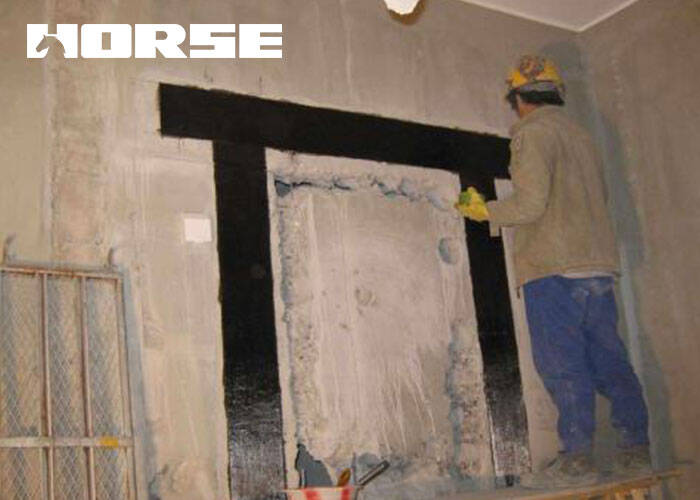

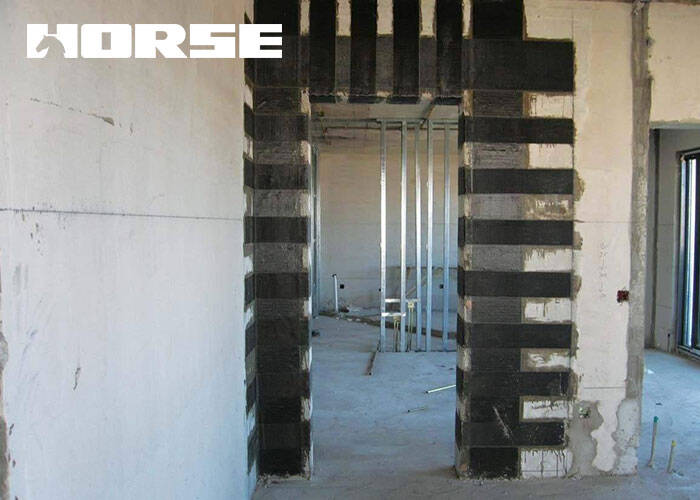

Yüksek katlı ticari konut bölgesi projesi, kesme duvar yapısı, 18 kat yerüstü ve 1 kat yeraltı. Orijinal yapının birinci ila üçüncü katları alışveriş merkezleri olarak tasarlandığından, her kat 4M yüksekliğinde ve şimdi yeni kullanım gereksinimleri nedeniyle konut binalarına dönüştürülüyor. Konunun zemin yüksekliği 3M'dir ve beton kesme duvarındaki açıklığın bir kısmını açmak gerekir. Bu, kapı ve pencere açılışlarının konumunun ayarlanmasını içerir ve güçlendirilmelidir. Tasarım birimi ile danıştıktan sonra uzmanlar, beton güçlendirme için karbon lif (CFRP) yapıştırma yöntemini kullanmaya karar verdiler.

Açılış takviye malzemeleri ve performans göstergeleri

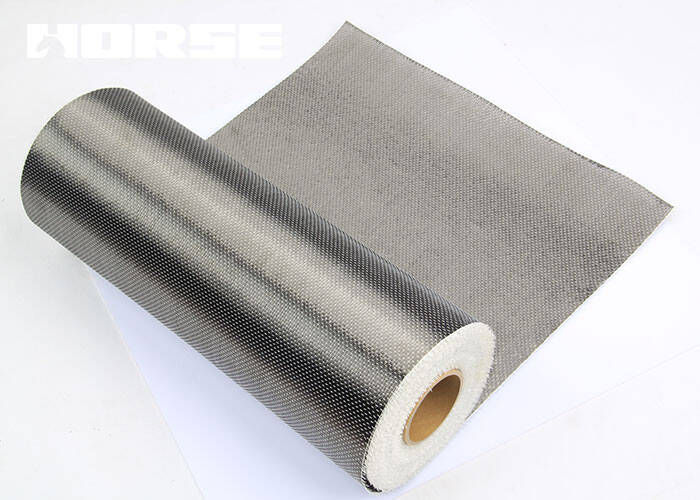

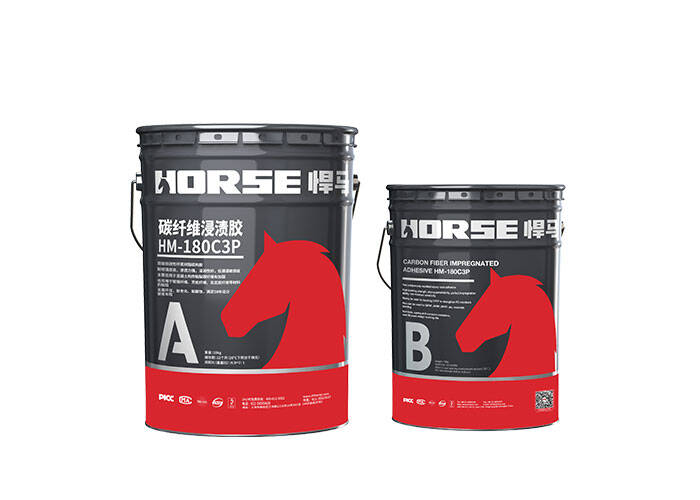

Bu takviye projesi Çin At karbon lif ürünlerini kullanır. Takviye için kullanılan iki çeşit malzeme vardır: biri karbon lif kumaştır, diğeri ise karbon lifle eşleştirilen bir bağlayıcı maddedir. Bu kez kullanılan HM-30 karbon fiber kumaşının ana teknik verileri: lif tipi yüksek mukavemetli karbon fiberdir, lif çekme mukavemeti 3450N / mm2, elastik modülü 234500N / mm2 ve hizmet ömrü sınırsızdır. Karbon lif kumaşla eşleştirilen bağlayıcı ajan HM-180C3P'nin ana teknik verileri: Karıştırma oranı A: B = 2: 1 (ağırlık oranı). İnşaat sıcaklığı +5 "C-+35" C (çevre ve substrat). Elastiklik esneme modülü 3800N / mm2 (+ 23 "C 7 gün için sertleşme), çekme mukavemeti> 30N / mm2 (+ 23 "C 7 gün için sertleşme) ve bağlama mukavemeti> 4N / mm2 (beton arızası). Yukarıdaki iki takviye malzemesinin ana performans göstergeleri tasarım gereksinimlerini karşılıyor.

CFRP takviye inşaat süreci

Karbon fiber takviyesinin inşaat süreci şunlardır: beton yüzeyinin ölçülmesi ve düzenlenmesi, onarım ve cilalama, karbon fiber levha hazırlanması, yapışkan hazırlanması, karbon fiber kumaşını yapıştırmak, sertleştirme ve sertleştirme

Denetim ve kabul

Bu projenin yeniden inşa ve takviye projesinde kullanılan takviye malzemelerinin kalitesi, bağlayıcı maddenin iki bileşeninin karıştırma oranı ve karbon lif kumaşının bağlanması dikkatlice kontrol edildi ve kabul edildi. Ve büyük alanlı takviye işleminin inşaatından önce, yerinde bir örnek levhası yapıldı ve seçilen parçalarda çekme test örnekleri yapıldı. Yer üzerinde muayeneden sonra ölçülen sonuçlar, betonun sırasıyla 9.5KN ve 7.0KN'de hasar gördüğünü gösteriyor. Bağlama gücü formülüne göre hesaplayın: f = P / A (f-pozitif çekme bağlama gücü Mpa, örnek kırıldığında P yük değeri N, test metal standart blokunun A kesit alanı mm2). f1 = 9500N / 1600mm2 = 5.94N / mm2 (A-Metal standartının dış ucunun kesit alanı 40mmX 40mm'dir).  f2 = 7000N/1600mm2 = 4.38N/mm2. Pozitif gerilim bağ dayanımı değerleri f1 ve f2, C30 beton eksenli çekme dayanımı ftk = 2.01N / mm2 standart değerinden daha büyük. Bu nedenle, projenin karbon fiber demirbeton projesinin inşaat kalitesinin nitelikli olduğu ve tasarım ve ilgili düzenlemelerin gereksinimlerini karşıladığı belirlendi.
