Genel bakış

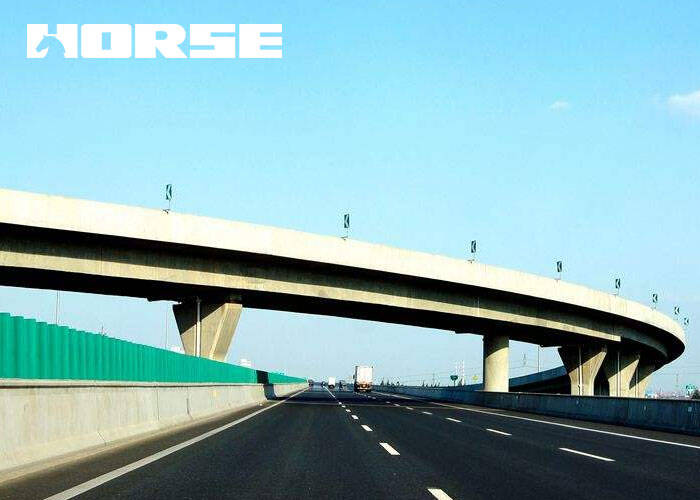

S32 Hızyolunun aşağı tarafındaki Güney No.6 çıkışındaki Rampa D, R = 220 m yarıçapı ve% 5 çapraz eğimi olan dairesel bir eğridir. Rampa D, 25 m + 25 m + 25 m = 75 m birleşik bir aralığına sahip, benzer kesit eğimli bir ağı olan beton demirlenmiş sürekli kutu kiriştiridir. Tek kutulu tek odalı bölüm, kutu kiriştirinin üst genişliği 8 m, alt genişliği 2,88 m, kiriş yüksekliği 1,7 m, üst ve alt plakaları 20 cm kalınlıktadır ve ağlar kalınlığında 30-60 cm değişir. Rampa D çatları esas olarak doğu tarafındaki üçüncü deliğin yüzeyinde ve alt plakasında dağıtılır. Ağlar, su sızması nedeniyle çoğunlukla beyaz çatlaklardır ve alt ve ağlarda ciddi çatlaklar vardır (çatlak genişliği w 0,2 mm'den büyük veya eşittir). Genel çatlaklar (0,15 mm'den büyük veya eşit, 0,2 mm'den az). Hafif çatlaklar (w 0,15 mm'den az). Alt plakadaki çatlaklar, kutu kiristinin tüm altına uzanan ters çatlaklardır. Web çatlakları dikey olarak dağıtılır ve en geniş kısmı yukarı ve aşağı gelişen ve alt plakanın çatlaklarına ayrı ayrı bağlanan web yan kiriş lisesinin alt kısmında yer almaktadır. Genişlik w 0,1-0,3 mm ve köprü boyunca mesafe yaklaşık 50 cm'dir.

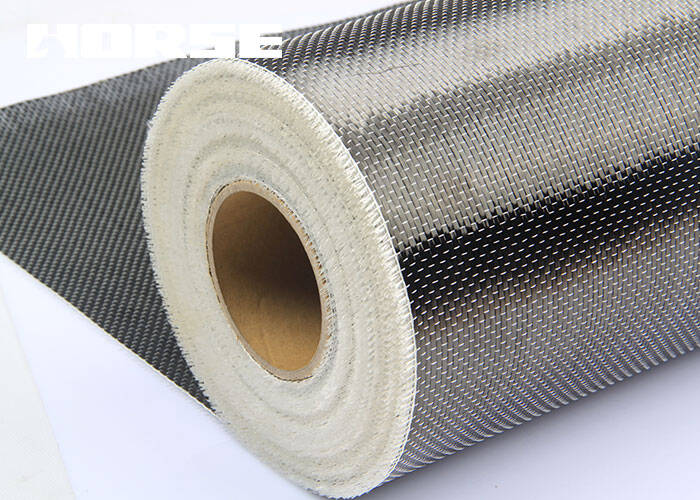

Karbon fiber takviyeli polimer (CFRP) malzeme takviyeli özellikleri

 ((]) Karbon fiber kompozit malzemeler genellikle karbon fiber ve diğer temel malzemelerden oluşur ve iyi mekanik özelliklere sahiptir. Karbon fiber kompozit malzemelerin çekme mukavemeti genellikle çelikten 7-9 kat daha yüksek olan 3 500 MPa'nın üzerindedir ve göreli yoğunluğu çelikin 1/4'ünden azdır ve ısıya dirençlidir ve 2000 derecenin üzerindeki yüksek sıcaklıklara dayanabilir. Aynı zamanda, karbon fiber kompozit malzemeler de küçük bir ısı kapasitesine ve mükemmel korozyon direnci ve radyasyona sahiptir. Beton yapıları güçlendirmek için karbon fiber malzemelerinin bu özelliklerini kullanmak, bileşenlerin taşıma kapasitesini, korozyon direncini ve dayanıklılığını etkili bir şekilde geliştirebilir ve yapının kendi ağırlığı çok yüklenmeyecektir.

 (2) Karbon fiber, geniş bir uygulama ve çeşitli şekillere sahip esnek bir malzemedir. Bazı özel düzensiz yapılarda, karbon lifin avantajlarını daha iyi yansıtabilir. Bu malzemenin kalıplanması da çok uygundur, çeşitli yapıların ve bileşenlerin herhangi bir parçasına uygulanabilir ve yapının görünümünü etkilemez.

 (3) Karbon lifin nisbi yoğunluğu küçük ve hafiftir, bu da karbon lif kompozit malzemelerin inşaatının daha uygun ve daha basit olduğunu ve takviye için daha az alan gerektiğini belirler. İnşaat sırasında köprünün çalışması üzerindeki etki de küçüktür, iş verimliliği daha yüksektir ve maliyet tasarruf edilir. Köprü yapılarında sık sık kullanılan kutu kirişlerini örnek olarak alın. Bu malzeme, iç alan sınırlı olduğunda köprüyü güçlendirmek için de kullanılabilir.

 (4) Karbon lifin nisbi yoğunluğu çelik yoğunluğunun dörtte birinden az. Bu malzeme tarafından güçlendirilen yapı sadece kendi ağırlığında küçük bir artışa sahip değil, aynı zamanda görünüm ve boyut üzerinde de etkisi yoktur. Köprünü güçlendirirken, belirli bir boşluk sağlamak için güçlendirilmiş köprünün trafik gereksinimlerini göz önünde bulundurmak gerekir. Bu nedenle, geleneksel takviye teknolojisine kıyasla, karbon fiber takviye teknolojisi açık avantajlara sahiptir.

Karbon fiber güçlendirilmiş polimer (CFRP) performans göstergeleri

Güçlendirme süreci

Katlandırma işlemi aşağıdaki gibidir: beton yüzey işlemi, yapışkan yüzey onarımı ve düzeltme (düzeltilmiş ise bu adım atlanabilir), primer konfigürasyonu, primer kaplaması, karbon lifi takviyeli polimer (CFRP) bağlama, sertleşme, muayene ve bakım.

.

Sonuç

 (1) Shenjiahu Otobüsünün güney 6. rampasının kutu kirişi karbon lif takviyeli polimer (CFRP) ile güçlendirildikten sonra, kirişin yüzeyindeki çatlaklar daha iyi bir sızdırmazlık etkisine sahiptir. Karbon fiber güçlendirilmiş polimer (CFRP) kiriş gövdesine yakından yapışır ve kiriş gövdesiyle birlikte dış gücü taşıyabilir, bu da kiriş gövdesinin gerilim durumunu belli bir dereceye kadar iyileştirir ve yapısal dayanıklılığı uzatır.

 (2) Karbon fiber takviyeli polimer (CFRP) takviyesi sürecinde, temel katmanın tedavisi çok önemlidir. Temel katmanın tedavisi doğrudan karbon lifin bağlama kalitesini etkiler. Birincil tedavi temizlik, çöplük ve düzenlik gerektirir. Yapıyı güçlendirmek için karbon fiber takviyeli polimer (CFRP) kullanmadan önce, bileşenin yüzeyi cilalanmalı ve koroze ve yumuşak beton cilalanmalıdır. Bozuk yapı katmanı maruz kaldıktan sonra, yüzey karbon fiber malzemesi ile kesilmelidir. Çatlaklar olduğunda tedavi edilmelidir. Yaygın tedavi yöntemleri, sızdırmazlık ve sızdırmazlık içerir.

 (3) Karbon fiber güçlendirilmiş polimer (CFRP) malzemeleri yapıştırırken, haddelenmiş malzemenin kompaktlığıyla ilgili olan bağlama kalitesine dikkat edin. Yapıştırma süreci sırasında, hava baloncuklarının yapıştırma kalitesini etkilemesini önlemek için malzemeler arasındaki hava baloncuklarını mümkün olduğunca dışarı atmak için yuvarlama birçok kez tekrarlanmalıdır.
