Proje Genel Bakış

Ertan Hidroelektrik İstasyonu, Sichuan Eyaleti'nin Panzhihua Şehri'nde Yazhai Nehri'nin ana akışında yer almaktadır. Toplam kurulmuş kapasitesi 3.300 MW olan geniş ölçekli bir su koruma merkezidir. Elektrik santrali merkezi binaları, barajlardan, sel boşaltma binalarından, enerji dağıtımı binalarından, yeraltı santrallerden, yönlendirme ve kuyruk su binalarından ve 500kV tamamen kapalı gaz yalıtımlı kombine anahtar cihazından (GIS binası) oluşur.

GIS binası, yerde döküm edilmiş bir beton çerçeve yapısıdır ve temel nispeten tam bir kaya temeli üzerinde yer almaktadır. Çatı kirişi tüm binayı ortada sütun desteği olmadan kapsar ve 500kV çıkış hatları çatıda düzenlenir.

Yeraltı güç santrali sistemi, ana güç santrali ve kurulum odası, ana trafo odası ve kuyruk su dalgalanma tankını, otobüs tüneleri, erişim tüneleri, drenaj tüneleri, egzoz tüneleri, kablo eğimli mili ve üst baraj asansör mili dahil olmak üzere ana gövde olarak alır. Birbirini örtüp geçiren ve çaprazlaşan bir grup yeraltı mağarası oluşur. Ana bina 280.3m uzunluğunda ve 25.Sm'lik bir aralığa sahiptir. Ana güç santralinin jeneratör katmanı ve su türbini katmanı, yerde döküm edilmiş beton çerçeve levha kiriş yapılarıdır. Kirişler kare rüzgar kalkanları ve bağımsız sütunlar tarafından desteklenir. Kirişler düzgün bir şekilde düzenlenir ve birimler genişleme eklemleri ile ayırılır.

Yapısal sorunlar

GIS binasının çatı kirişlerinin çoğu çatlaklara sahiptir, özellikle de 29. eksen çatı kirişlerinin çatlakları ve büyük bükülme deformasyonları vardır, kirişin altı ve vinç koruyucusu arasında çiziklere neden olur. Jeneratör katmanının ve yeraltı güç santralinin türbin katmanının korbellerindeki korbellerin çoğu ve basitçe desteklenen kirişlerin uçları çatlaklara sahiptir. Sorun keşfedildiğinde çok dikkat çekti. Yapısal yük, kesit takviyesi, kiriş sapma değeri vb. hemen hesaplandı ve çatlamış sıvar katmanının bir kısmı soyuldu ve kontrol edildi.

GIS binasının 29. ekseninin karnının her iki tarafında yaklaşık 0.3-0.6mm genişliğinde 10 simetrik çatlak var. Çatlaklar levhanın altından uzanır ve kiriştin altından geçmeden kiriştin 100-200mm mesafesinde kaybolur. Kirişenin altında 0,2 mm'yi aşan çatlaklar bulunmadı. Kiriştin yüzeyindeki sıvar katmanını kesdikten sonra, kiriş karnının her iki tarafındaki çatlakların kiriş gövdesinin beton katmanına ulaştığı bulundu. İlk olarak, kirişin her iki tarafındaki simetrik çatların kiriş gövdesine nüfuz ettiği düşünülmektedir. Denetim ayrıca diğer kirişlerin çoğunun çatlakları olduğunu, koruyucu katmanın son derece ince olduğunu ve bazı genç tendonların maruz kaldığını da buldu. Kiriş bel ağının iki tarafı içine girmiştir ve kiriş karnındaki çatlaklar, inşaat sırasında yetersiz beton koruma katmanı ve yanlış bakım veya yanlış beton karışım oranı nedeniyle olabilir.

Bina çatı kiriş takviyesi

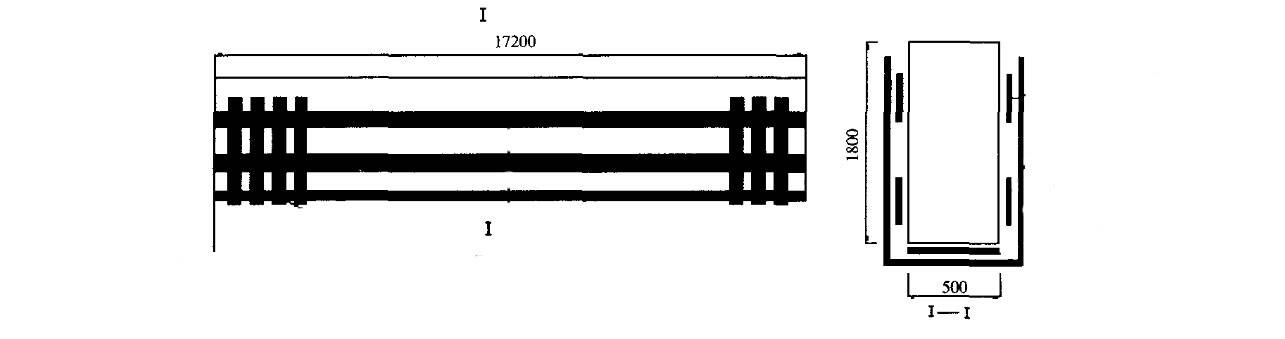

29. eksen çatı kirişinin her iki tarafında, kirişin altından ve kirişin yüzeyinden 400 mm uzaklıkta, beton küçülmesinin neden olduğu gerilimin üstesinden gelmek için kirişin uzunluğunda 300 mm genişliğindeki bir karbon lif katmanı yapıştırıldı. Beton küçülüşünün üstesinden geldikten sonra, kirişin çatlama ve deformasyondan sonra taşıma kapasitesinin kaybını telafi etmek için, kirişin bükülme ve kesme direnci yetenekleri de arttırılmalıdır. Kirişin bükme direncini artırmak için kirişin alt kısmının tüm uzunluğunda 500mm genişliğine sahip bir karbon lif katmanı yapıştırılır. Şekil 1'de gösterildiği gibi kirişin uzunluğu boyunca 300mm genişliğindeki "U" şeklinde karbon lif katmanını, kirişin kesme direncini artırmak için 200mm aralığıyla yapıştırın.

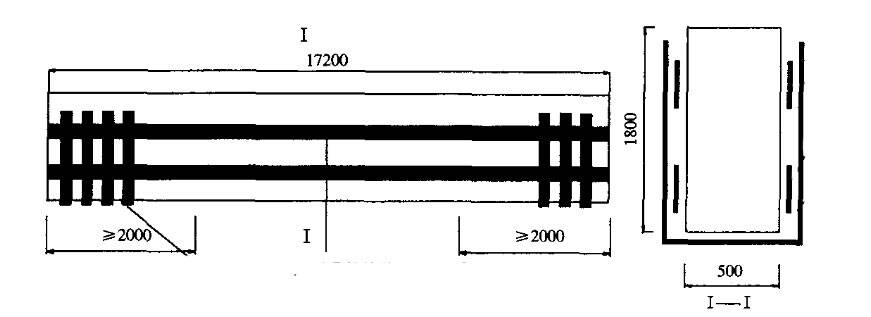

Çatlaklarla diğer çatı kirişleri için, çatlaklar çoğunlukla kirişlerin uçlarında göründüğü için, kirişlerin uçlarına 200mm genişliğinde "U" karbon lif ahşap bir katmanı yapıştırılır, bir mesafe ve en az 2m uzunluğu ile (özel uzunluk çatlaklara bağlıdır). Kirşin kesim direncini iyileştirmek için; aynı zamanda, kirişin tarafındaki çatlakları önlemek için, kirişin her iki tarafına da 150mm genişliğinde bir karbon lif katmanı yapıştırılır, kirişin altından 400mm uzaklıkta ve kirişin yüzeyi boyunca kirişin uzunluğunun üstesinden gelmek için Beton küçülmesinin neden olduğu stres Şekil 2'de gösterilmiştir.

Yeraltı güç santralinin korbel ve kiriş takviyesi

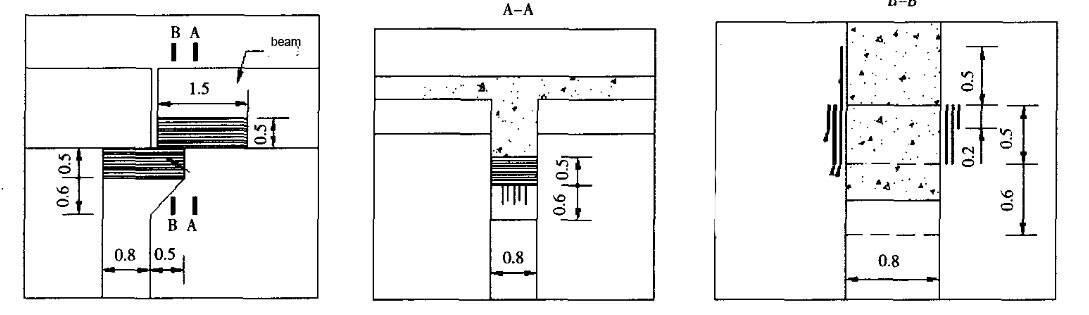

 (1) Corbels üç döngü katmanı ile yamalır: ilk ve ikinci katmanlar 0.5m yüksekliğinde ve üçüncü katman 0.2m yüksekliğinde;

 (2) Kiriş destek uçları kiriş uzunluğu boyunca 0,5 m yükseklikte ve 1,5 m uzunluğunda iki katmana yapıştırılır;

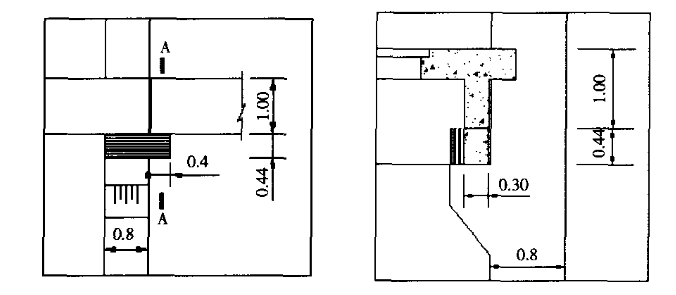

 (3) Kare corbel "U" şeklinde genç, yapıştırılmış üç katman, 0.44m yüksekliğinde ve 1.5m uzunluğunda benimser. Şekiller 3 ve 4'te gösterildiği gibi.

GIS binasının çatı kirişleri ve yeraltı güç santralinin korbellerindeki çatlaklar karbon elyaf ile ıslaştırılmış ve yapısal olarak onarılmıştır ve beton bileşenlerin bükme, çekme ve kesme dayanımı etkili bir şekilde geliştirilmiştir. Betonun küçülmesinden kaynaklanan stresin üstesinden gelir ve yeni çatlakların oluşmasını önler. Karbon fiber kumaş yapısal onarım takviye projesi inşaat ve kısa süre için uygundur. Onarımdan sonra, temelde orijinal yapının görünümünü sağlayabilir. Proje tamamlandıktan ve işleme girdikten sonra ana yapı şimdiye kadar herhangi bir anormallik görmedi ve iyi takviye etkileri elde edildi.
