Proje Kısacası

Baiyun Kimyasal Elyaf Şirketinin ana binası tamamlandı ve Kasım 1995'te kullanıma girdi. Yedi katlı bir çerçeve ve tuğla-beton yapı evi, yerde döküm zeminleri ve çatıları ile. Yapısal betonun tasarım mukavemet sınıfı C25'tir ve temel beton raft temelidir. 28 Kasım 2008'de bu binada yangın patladı. Yangın, 8.00 m zeminin 6. ve 7. ekseni arasında yer aldı ve bu da 8.00 m, 11.62 m zemin levhasının ve 3 katlı çerçeve sütununun ateşlenmesine ve hasarlanmasına neden oldu. Üretim hammaddeleri yanıcı ve sıvı maddeler olduğundan, zemin levhasındaki rezerve edilmiş deliklerden ikinci katta akıyorlar ve 2 katlı sütun, 2 katlı ve 3 katlı zemin levhasının yüzeyine zarar veriyorlar.

Hasarlı zemin levhası, esasen gerçek levha kalınlığını azaltan iki katmanlı levha yüzeyinin gevşekliği ile ortaya çıkar.  3. Dört katmanlı levhaların hepsi aşırı ateşlendi ve hasarlandı, ciddi çatlaklarla, yerel beton patlamaları eksik, beton karbonizasyon derinliği 6,0 mm'yi büyük ölçüde aştı ve en düşük tahmin edilen beton mukavemet değeri 15,6-17,0 MPa'ydı. Hasarlı çerçeve sütunu, 2 katlı sütun aşırı ateşlendi ve hasarlı oldu ve sütun gövdesi ciddi bir şekilde çatladı. Üç katlı sütun ciddi hasar gördü, beton gövdesi yoğun çatladı ve yerel beton gevşek. Sütun betonunun karbonizasyon derinliği 6,0 mm'yi büyük ölçüde aşıyor ve beton dayanımının tahmin edilen değeri 13,3 ila 14,5 MPa'dır. Bina şirketin üretim faaliyetleriyle yakından ilişkili olduğundan, yapısal güçlendirme için mümkün olan en kısa sürede uygulanabilir yöntemler benimsemeye karar verildi.

Güçlendirme yöntemi

Bakım ve güçlendirme amacı, yapının güvenilirliğini sağlamak ve geliştirmek, mevcut ulusal standartlarla belirtilen güvenilirlik seviyesine ulaşmasını sağlamak ve binanın kullanım fonksiyonunun gereksinimlerini karşılamaktır. Bakım ve güçlendirme yöntemi, belirli koşulların kapsamlı bir analizi yoluyla seçilmelidir ve binanın bakımı ve güçlendirilmesi, kapsamlı faydalar elde etmek için mümkün olduğunca olmalıdır.

Yangından hasarlı bileşenler çoğunlukla dışarıdan bağlı çelik levhalardır ve aynı zamanda, tedaviyi güçlendirmek için tek yönlü karbon lifi dışarıdan yapıştırma yöntemi kullanılır (çoğunlukla yeni malzemeler yazın: karbon lif güçlendirme). Farklı parçalar ve bileşen türleri güçlendirilir ve işlenir.

Dış bağlı tek yönlü karbon lif güçlendirme yöntemi

1 Karbon fiber güçlendirme malzemeleri

Bu projenin 8.0 m zemin çerçeve kirişleri, güçlendirilmesi gereken tüm ikincil kirişler ve B/A ekseni ve B/c ekseni çerçeve sütunları tek yönlü karbon lif yöntemiyle güçlendirilmiştir. Bu yöntem kimyasal korozyona ve güçlendirilmiş yapının korunmasına karşı yüksek dirence sahiptir ve yapının dayanıklılığını artırabilir. İkincisi, tek yönlü karbon lif malzemesinin yüksek mukavemeti nedeniyle, dış güçlendirme miktarı küçüktür, kalınlık küçüktür, yük artışı minimumdur ve orijinal yapının şekli ve boyutu neredeyse değişmez. Ayrıca, inşaat süresi kısa ve işlem basittir. Karbon fiber, 200 g / m özelliğine sahip yüksek mukavemetli karbon fiber takviyeli levha benimser. Hesaplanan kalınlık 0,111 mm'dir, çekme mukavemetinin standart değeri ≥3 500 MPa, esneklik modülü ≥2.3 × 10 MPa ve uzama ≥1.5

2 Karbon fiber güçlendirme yöntemi

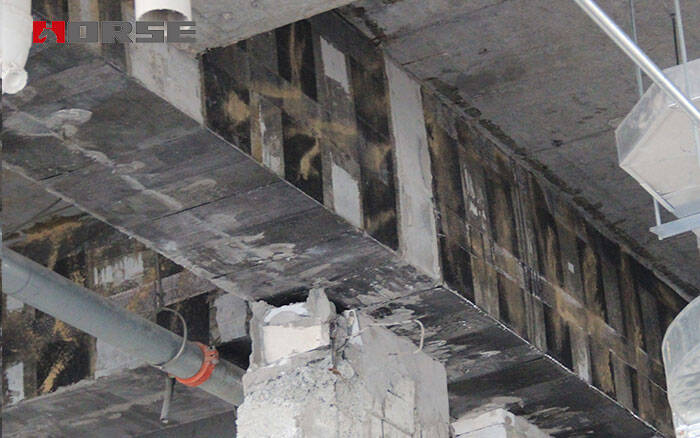

11.62m ikincil kiriş kirişin altındaki 200 mm genişliğindeki karbon lif katmanı ile yapıştırılır ve kirişin her iki ucuna 100 mm genişliğinde ve 250 mm aralığında dört U şeklinde macun yapıştırılır ve 100 mm genişliğindeki karbon lif katmanı kaplanır. Kiriş 8.00 m kez kirişin altında 200 mm genişliğindeki iki karbon lif katmanı ile yapıştırılır ve kirişin her ucuna dört 100 mm genişliğindeki U şeklinde macun yapıştırılır ve 100 mm genişliğindeki karbon lif katmanı örtülür. 8.00 m çerçevenin ana kiristinin alt kısmı, 200 mm genişliğindeki karbon lif iki katmanı ile yapıştırılmıştır. Kiriş, üç 100 mm genişliğindeki U şeklinde yapıştırma ile B ekseninin yakınında yapıştırılır. A ekseni ve C ekseni yakınlarında 100 mm genişliğinde dört U şeklinde macunu yapıştırın ve 100 mm genişliğinde bir karbon lif katmanı ile kaplanır.

B/A ve B/C eksenlerinin çerçeve sütunları tam uzunluklu bir sütun gövdesi ve tek yönlü karbon lif bir katmanı ile güçlendirilmiştir.

Karbon lif güçlendirme yapısının 3 anahtar noktası

Kiriş ve sütun bileşenlerinin yüzeyindeki bozulma, gevşeklik, balak, korozyon ve diğer bozulmuş betonları çıkarın ve onarın ve düzenleyin. Yapışkan yüzey yeni beton yüzeyi ortaya çıkana kadar cilalanmalıdır. Temiz ve kirsiz hale getirmek için aseton ile silin. Yapışkan yüzeye ve karbon lifin yüzeyine eşit bir şekilde yapıştırıcı uygulayın, sonra yapıştırın ve baloncukları sıkmak ve karbon lifi tamamen ıslamak için lif yönünde birkaç kez yuvarlamak için bir silindir kullanın. Kiriş alt macun ve boncukların lif yönü kiriş eksenine paraleldir ve u şeklinde macun yönü kiriş eksenine dikidir. U şeklindeki macunun kiriş açısı yuvarlak bir köşeye cilalanır ve eğrilik yarıçapı 20 mm'den az değildir. Sütun dış karbon lifinin yönü sütun eksenine dik. Sütun açısı yuvarlak bir köşeye kadar cilalanır ve eğrilik yarıçapı 20mm'den az değildir. Karbon fiber levhaları üst üste yatırılmamalı ve yapıştırılmamalıdır. Karbon fiber levhaların toplam etkili bağlama alanı 95'ten az olmamalıdır. Kurutulduktan sonra, yüzey karbon lif yapıştırıcısı koruyucu bir katman olarak kullanılır ve temiz nehir kumu bir katmanı serpelir.

Sonuçta

 (1) Yangın hasarlı yapıda, dış çelik yöntem çerçeve kirişleri ve sütunlarını güçlendirmek için kullanılır ve dış karbon lif yöntemi ikincil kirişleri ve çerçeve kirişleri ve sütunlarının bir kısmını güçlendirmek için kullanılır.

 (2) Doğru inşaat yöntemi, yapısal güçlendirme önlemlerinin başarılı uygulanmasını sağlayabilir.

 (3) Tedaviyi güçlendirdikten sonra, normal bakım ve kullanım altında, 50 yıllık temel dönemin kullanım gereksinimlerini karşılayabilir.
