Jinweizhou Hidroelektrik İstasyonu'nun sel boşaltma kapısının ince duvarlı iskelesinin takviye tedavisini tanıtır. Takviye projesi, dökülmenin ince duvarlı iskelelerini güçlendirmek ve onarmak için dış bağlı çelik levhalar ve karbon lif yapısal takviye kombinasyonu kullanır.

1 Proje genel bakış

2010 yılında, barajın ilk düzenli muayenesi sırasında, sel boşaltma kapısı iskelesinin hidrolik silindir desteğinin yakınlarında çatlaklar olduğu bulundu. Denetimden sonra 23 iskelede çatlaklar vardı. Bazı iskelelerin on tanesi var, bazı iskelelerin ise 20'den fazla, toplam 300'den fazla. Çatlakların çoğu dikey ve iskelenin düzlemine diki. Bazıları 30°-45° eğim açısı olan eğimli çatlaklardır. Aynı iskelenin her iki tarafındaki bazı çatlakların uzunluğu ve şekli, nüfuz eden çatlaklar olduğundan şüpheleniyor. Gelişmesine izin verilirse, iskele yapısı üzerinde daha büyük bir etkiye sahip olacaktır, bu yüzden iskele güçlendirilmelidir.

Qianzha İskelesi etrafında yatak yapısı olmadığından, iskeledeki yük aktarılamaz. Eski kapı iskeleleri yıkılıp yeniden inşa edilirse, sadece kapı iskeleleri yeniden inşa edilmeli değil, aynı zamanda aşma kapıları ve açma ve kapatma sistemleri de yeniden tasarlanmalı ve inşa edilmelidir, bu da uzun bir etki süresi ve yüksek mühendislik maliyetleri ve büyük kayıplara sahip olacaktır. Kapı iskelesinin kesiti taşıma kapasitesini artırmak için genişletilirse, sel boşaltma kapasitesi azalacaktır. Sadece asansör sürekli olarak kullanılabilir ve kapının yeniden üretilmesi gerekir. Bu şemanın inşa edilmesi karmaşıktır, uzun zaman alır ve yüksek mühendislik maliyetlerine sahiptir ve uygulanması zor.

Gelecekte Jinweizhou Hidroelektrik İstasyonu'nun güvenli ve istikrarlı çalışmasını göz önüne alınarak ve projenin faydalarını etkilemeyecektir, sel boşaltma kapısı iskelelerinin güçlendirilmesi ve güçlendirilmesi aşağıdaki temel ilkeleri takip etmelidir.

 (1) Plan ekonomik, makul ve inşaat için uygun olmalıdır

İskelenin mevcut durumuna ve takviye sonrası güç özelliklerine tam olarak dikkat edilmeli ve İskelenin net bir güç iletim hattı ve takviye sonrası güvenilir bir yapıya sahip olmasını sağlamak için İskelenin genel analizi yapılmalıdır. Kapsamlı ekonomik göstergeler göz önünde bulundurulmalı ve inşaat süresini kısaltmak ve çevre ve bitişik tesisler üzerindeki etkiyi azaltmak için plan tasarımında ve inşaat organizasyonunda etkili önlemler alınmalıdır.

 (2) Orijinal iskelenin taşıma kapasitesinden en iyi şekilde yararlanın

Takviye ve takviye sırasında, hasarı azaltmak için iskelenin şekli mümkün olduğunca korunmalıdır

2 Takviye teknik çözüm

Yukarıdaki analize dayanarak, Jinweizhou Hidroelektrik İstasyonu'nun sel boşaltma kapısının ince duvarlı kapı iskelesinin takviye tedavisi çelik ve karbon kumaşını yapıştırarak uygulanabilir. Yani, sığ oluk yapışkan şerit çelik levha ve yapışkan karbon fiber kumaş kombinasyonu ile güçlendirilmektedir.

Özel uygulama planı şudur: kapı iskelelerinin çatlaklarını bir yapıştırma yapıştırıcısı ile mühürlemek. Yetersiz fan şeklindeki çelik çubukları olan kapı iskeleleri için, sığ oluklar çekme dayanımını güçlendirmek ve güçlendirmek için şerit şeklindeki çelik levhalarla bağlanır. İskele beton çatlaması için, onu güçlendirmek için karbon fiber kumaş kullanın. Kapı iskelesinin yüzeyi koruma için polimer çimento harcıyla güçlendirilmiştir.

1) Kapı iskelesinin yüzey işlenmesi

2) Kapı iskelelerinin boşaltılması: Koordinasyonlu kuvveti sağlamak için, kapı iskeleleri takviylemeden önce tamamen boşaltılmalıdır.

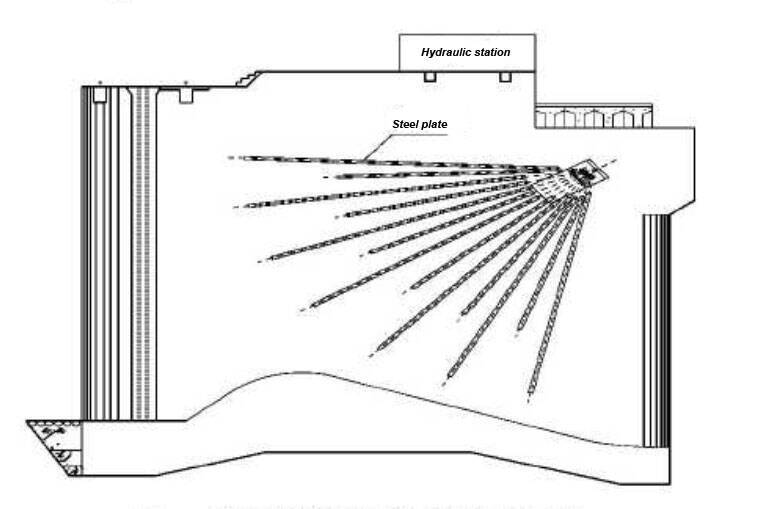

3) Dış yapıştırılmış şerit çelik levhalar: kapı iskelesinin bir tarafında çizgi çelik levhalar, sakinleştirici havuz ve önlük bölümlerinin yaklaşık 15 parçası ve düz alt kapı bölümünün yaklaşık 21 parçası

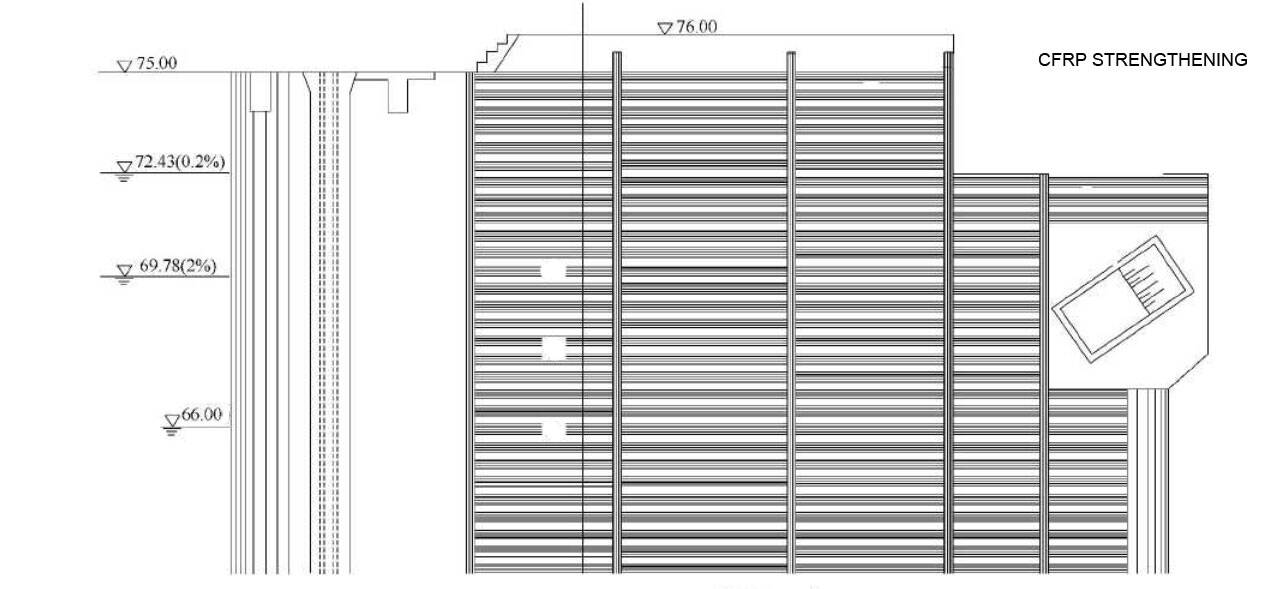

4) Karbon fiber kumaş yapıştırın: İskelenin yüzeyine karbon fiber kumaş yapıştırın

5) Yüzey koruması: Karbon fiber kumaş yapıştırıldıktan sonra, iskelenin içini korumak için iskelenin yüzeyine belirli bir polimer çimento harcının kalınlığını boyayın

Proje Özeti

Stres analizi malzeme mekaniği yöntemine göre gerçekleştirilir ve hesaplama sonuçları, Jinweizhou Hidroelektrik İstasyonu'nun sel boşaltma kapısının ince duvarlı iskelesinin güçlendirilmesinden sonra iskele yapısının gereksinimleri karşılayabileceğini gösterir. Çelik levha ve karbon kumaşını dışarıya yapıştırmak, ince duvarlı kapı iskelelerinin ve beton çatlamalarının yetersiz taşıma kapasitesi sorunlarını etkili bir şekilde çözebilir
