1 Yapısal takviye projelerinin genel bakışı

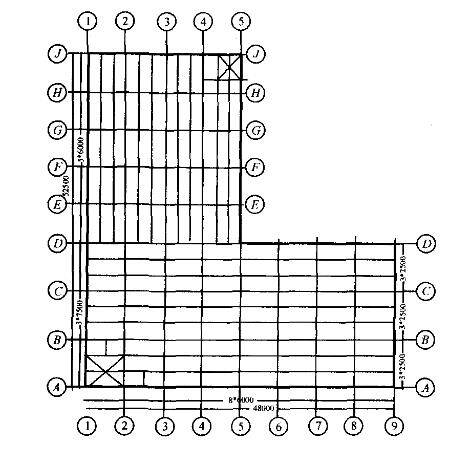

Beş katlı bir endüstriyel fabrika binası, yaklaşık 9.000 m2'lik toplam inşaat alanı olan Panzhihua Şehri'nin Miyi İlçesi'nde yer almaktadır. Ana gövde, yerde döküm edilmiş beton çerçeve yapısını benimser. Uçak Şekil 1'de gösterilmiştir. Temel, sütunun altındaki bağımsız bir temeldir ve destek katmanı güçlü bir havalandırılmış bir kaya katmanıdır. Proje 1990 yılında inşa edilmiştir. İnşaat kalitesi sorunları ve yapının uzun vadeli aşırı yüklü kullanımı nedeniyle birçok duvar, kiriş ve zemin çatladı ve yüzey sıvar katmanı yerel olarak düştü.

2 Yapısal muayene ve analiz

Proje sitesi denetiminin ve değerlendirmenin ana içerikleri şunlardır:

 (l) Beton mukavemeti, çelik çubuk dağıtımı vb. gibi yapısal güvenlikle yakından ilişkili bileşen malzemelerin fiziksel performans testi;

 (2) Şebeke boyutu, ana yük taşıyan bileşen kesiti ve zemin kalınlığı vb. gibi mevcut bileşenlerin kesit boyutlarını yeniden kontrol edin;

 (3) Komponen betonunun karbonizasyon derinliği ve çelik çubukların korozyonu gibi yapısal dayanıklılık testleri.

Yapısal önlemlerin test sonuçları, bu projedeki kirişlerin, sütunların ve bel takviyelerinin yapılandırılması, sütunlar ile tutan duvar arasındaki bağlantı ve kapı ve pencere çerçevelerinin ayarının hepsinin mevcut tasarım özelliklerinin gereksinimlerini karşıladığını göstermektedir. Beton karbonasyon derinliğinin test sonuçları, bu projenin bileşenlerinin beton karbonasyon derinliğinin nispeten büyük olduğunu, çoğunun 30 mm'nin üzerinde olduğunu ve bu da beton koruyucu katmanın kalınlığını (25 mm'den büyük veya eşit) aştığını göstermektedir. Çelik çubuk alkali korumasını kaybeder ve yapısal üyelerin dayanıklılığını etkiler.

3 Yapısal takviye tedavi planı

Birkaç şemanın karşılaştırılması yoluyla, örneğin: genişletilmiş bölüm takviyesi yöntemi, sütunun ekilmiş takviyesi ile takviyesi ve karbon fiber kompozit malzemelerin takviyesi. Sahibinin gerektirdiği kısa inşaat süresi nedeniyle, atölye, takviyelemeden sonra mümkün olan en kısa sürede kullanıma sunulmalıdır. Aynı zamanda, çeşitli şemaların ve çeşitli faktörlerin kapsamlı maliyet karşılaştırması, sütunları ve kirişleri güçlendirmek için tek yönlü karbon lif levha malzemelerinin kullanımının en iyi olduğunu kabul etti.

1) Takviye tasarım ilkesi

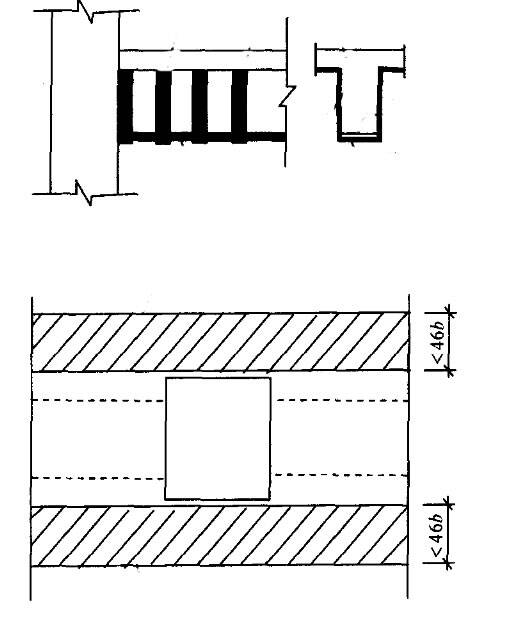

Demerbeton bükme üyelerinin pozitif ve negatif bükme momenti alanları güçlendirildiğinde (kiriştindeki pozitif ve negatif momentler yetersiz), çekme yüzeyi eksenli yönde karbon lif levhalarla yapıştırılır. Ve desteğin kenarına kadar uzatılmalıdır ve kesim ve konsantre yük noktasının iki tarafı, U şeklinde tavuklar veya yatay boncuklar dahil olmak üzere lif levhanın sonunda ayarlanmalıdır.

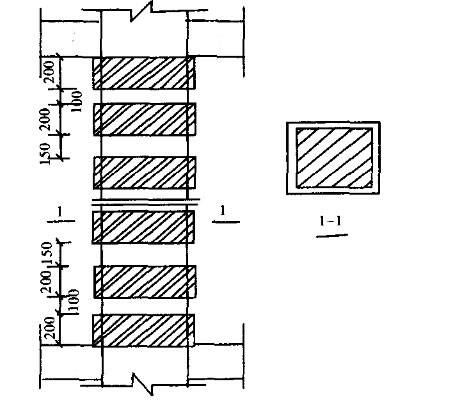

Demerbeton sütunlar için, büyük eksantrik sıkıştırma üyelerinin normal bölüm taşıma kapasitesini güçlendirmek için sütunun ekseni boyunca karbon lif levhaları kullanın ve sütunun her iki ucunda mekanik istikrarlama önlemleri ekleyin.

2) Tesisin takviye inşaatı aşağıdaki prosedürlere göre gerçekleştirilir.

 (1) İnşaat öncesi, inşaat çizimine göre bulunmak ve dışarı çıkarmak ve takviye konumunu yerinde sabitlemek gerekir;

 (2) Temel katmanın yüzey işlemi: yüzeyi pürüzsüzleştirin, yüzeydeki tüm kirlilikleri çıkarın, yüzeydeki 2-3 mm çimento harç katmanını çıkarın, sert agregat maruz kalana kadar, cilalamadan sonra yüzey tozunu çıkarmak için güçlü bir üfleyici veya toz makinesi kullanın;

 (3) Bağlayıcının hazırlanması, kullanım talimatlarına ve ilgili deneysel karıştırma oranına doğru olarak gerçekleştirilmelidir, düşük hızda karıştırılmalıdır ve tam olarak karıştırılmalıdır;

 (4) Karbon fiber levhaların yapıştırılması ve sertleşmesi: Sabit takviye konumunda beton taban katmanının yüzeyine eşit bir karışık yapışqan (genellikle epoksi reçine) uygulayın. Macunun düz ve kompakt olması gerekir, boş baloncuklar olmadan. Çok katmanlı yapıştırma yapılırken, ikinci katman yalnızca alt parmak kurumaya dokunduktan sonra yapıştırılabilir. Yapıştırılmış karbon fiber levha için, 24 saat içinde rahatsız etmek kesinlikle yasaktır. Yapışkanın sertleştirildikten sonra (48 saat sonra), sonraki süreç yapısını düzenlemek için yapının yüzeyinde dekoratif sıvar yapılabilir;

 (5) Takviye kabulü: Karbon fiber levha ve beton arasındaki bağlama kalitesi küçük bir çekiçle hafifçe dokunarak veya karbon fiber levhanın yüzeyine el ile basarak değerlendirilebilir. Toplam bağlama alanı, güçlendirilmiş alanın% 95'inden az olmamalıdır. Boş davulun alanı 100 cm2'den az olduğunda, şırınga enjeksiyonu ile düzeltilebilir. Boş davulun alanı 100 cm2'den büyük olduğunda, boş davuldaki karbon lif levhası kesilmeli ve eşit kalınlıktaki bir karbon lif levhası yeniden bağlanmalıdır.

4 Proje özeti

Fabrikanın karbon fiber takviye inşaatının kabul edilmesinden beri bir yıldan fazla oldu ve mevcut durum iyidir ve orijinal yapının çatlakları veya diğer istenmeyen fenomenleri yoktur.
