Proje Genel Bakış

Guangzhou'daki 49 katlı kutu çerçevesi yapısı ticari bir ofis binasıdır. Bodrumun 3. katı ve podyumun 4. katı alışveriş merkezleridir. Yeraltının 3. ile 7. katları 1999 yılında tamamlandı. Bina 38 m uzunluğunda ve 36.8 m genişliğinde. Kirişler ve levhalar yerinde döküm edilir ve beton tasarım mukavemet sınıfı C30'dur. Sahibi orijinal bina çizimlerini değiştirdiğinde, müşterilerin gelmesine ve gitmesine izin vermek için ikinci katta bir yürüyen merdiven eklendi. Orijinal yapının, yürüyen merdivenin eklenen zemin yükü eklendikten sonra hala normal olarak kullanılabileceğinden emin olmak için, 600 mm X 1000 mm çapraz kesimi ve yürüyen merdiven yükünü taşıyan 7400 mm aralığı olan orijinal çerçeve kirişi güçlendirilmelidir.

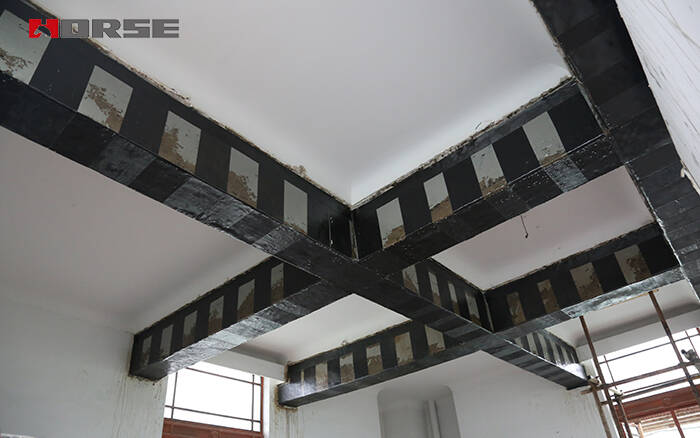

Karbon fiber levha güçlendirilmiş çerçeve kiriş şeması

Proje inşaat programının gereksinimlerine göre, güvenlik ve inşaat verimliliğini elde etmek için, bölüm takviyesi, dış çelik takviyesi ve karbon fiber levha takviyesi ekleme yöntemlerini karşılaştırdıktan sonra, bileşenleri güçlendirmek için karbon fiber kumaş kullanmaya karar verildi. Yöntem, kiriş bölümünü artırmadan çerçeve kirişinin bükme ve kesme direncini iyileştirebilir ve hafif ağırlık, yüksek mukavemet ve iyi dayanıklılık özelliklerine sahiptir. Aynı zamanda, yer ıslak çalışmalarından kaçınılabilir ve inşaat çevresi korunabilir. Çerçeve kirişinin artan yükü nedeniyle, karbon fiber levhaları yapıştırarak kirişinin normal ve eğim bölümlerinin takviyesini hesaplamak gerekir.

Takviye planı

Yeni eklenen yürüyen merdiven yükünün, bölüm boyutunun, aralığın, beton mukavemetinin ve orijinal çerçeve kirişinin orijinal bölüm takviyesinin yerine bükülme ve eğim bölüm kesme takviyesi için hesaplama formülüne alınır ve son olarak çerçeve kirişinin takviye şeması elde edilir. Kirişin alt kısmı, 500mm genişliği ve 7400mm uzunluğunda çift katmanlı bir karbon fiber bezle yapıştırılır. Orta katman U şeklinde halkaları, kirişin tüm uzunluğu boyunca 200mm genişliğinde, 350mm mesafesinde yapıştırın. U şeklinde halkanın yapışma yüksekliği bileşen bölümünün yüksekliği olarak alınır. U şeklinde halka yapıştırıldıktan sonra, uzunluk karbon fiber levha boncuklarını kirişin üst ucuna ve belin her iki tarafına yapıştırın. Boncuk genişliği 200mm'dir (şekile bakın). Karbon fiber levha özellikleri 300g / m2, 0.167mm kalınlığındadır.

Karbon fiber levha kumaş ve taban katmanı arasındaki bağın iyi olup olmadığı, vurma yöntemiyle değerlendirilebilir. Uygunluluk kriterleri şunlardır:

1) Tek alan boş davul 0,13 metrekareden az

2) Boş davul toplam alanın% 5'inden daha azını işgal eder;

3) Ortalama boş davul metrekare başına 10 yerden az.

Sonuç

Beton yapıyı güçlendirmek ve onarmak için karbon fiber levhasını yapıştırma teknolojisi, karbon fiber levhasını çekme gerilimine dayanmak için karbon fiber levhasını betonun yüzeyine yapıştırmak için destekleyici bir yapıştırıcı reçine kullanmaktır. Beton deformasyonunla koordine edilir ve kuvveti birlikte taşır, böylece yapısal takviye rolünü oynar.

Bu proje, çerçeve kirişini güçlendirmek için karbon fiber levha yapıştırma takviye yöntemini benimser. İnşaat kalitesi yüksektir, inşaat verimliliği yüksektir ve sonraki kullanım düzenli bakım gerektirmez. Takviye kullanıma girdikten sonra, durum iyi ve beklenen etki elde edilir. Popülerliğe ve uygulamaya layık.
