Proje

Bir eğitim salonu 6411 metrekarelik bir alanı kapsar, 18474,6 metrekarelik bir inşaat alanı ile ve önceden gerilmiş bir çerçeve yapısını benimser. Sütun ağının boyutu 9000mmx9000mm, sütun yüksekliği 5.8m ve kesit üç özelliğe bölünür: 800mmx700mm, 800mmx600mm ve 600mmx600mm. Betonun yerinde karıştırılması için C40 betonu kullanıldı. Yanlış ölçüm nedeniyle, inşaat üçüncü katta ulaştığında muayene yapıldı. Şu anda, temelde 12 sütunun rebound gücü tasarım değerinden daha düşüktür. Bunlar arasında, iki sütunun beton mukavemet sınıfı sadece C25 civarındadır, bu da orijinal tasarım mukavemetinin% 60'ıdır.

Takviye planının belirlenmesi

Beton yapı tasarım özelliklerine, karbon fiber levha beton yapı özelliklerine, bina yapısı tasarım özelliklerine ve yapısal takviye teknik özelliklerine göre, karbon fiber levha ve genişletilmiş bölüm yöntemi takviye hesaplaması yapılır. Kapsamlı bir değerlendirmeden sonra, takviye için tek yönlü karbon fiber levha kullanmaya karar verildi. Bu yöntem ekonomik ve inşa edilmesi kolaydır. Ayrıca yorgunluk, asit ve alkali, sürünme direnci ve yüksek sıcaklık direnci karşı son derece yüksek bir dirence sahiptir. Takviye sonrası uzun bir hizmet ömrüne sahiptir ve uzun vadeli kapsamlı faydalara sahiptir:

Çerçeve sütun yapısı için takviye malzemelerinin hazırlanması

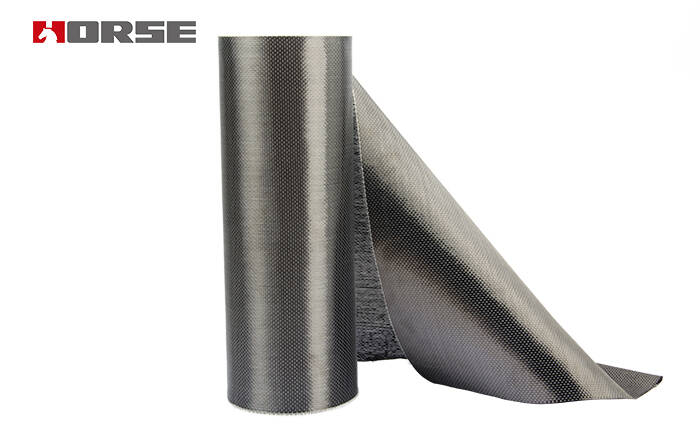

1 Tek yönlü karbon fiber levha

 (1) Karbon lif levhasının çekme mukavemetinin standart değeri ≥3 000 MPa, elastik modül ≥2.1X105 MPa, uzama ≥% 1.4:

 (2) Tek katmanlı karbon lif levhasının birim alanı başına ağırlık 200g / m2, 300g / m2.

2 Yapıştırıcı

Yapışkanın temel performansı şunları gerektirir: basınç mukavemeti ≥ 70 MPa, çekme mukavemeti ≥ 30 MPa, bükme mukavemeti ≥ 40 MPa, elastik modülü ≥ 3.0x103 MPa ve bağlama yeteneği ≥ 2. 01 MPa'ya sahiptir.

Çerçeve sütununa karbon fiber levha dışarıdan bağlama

Beton bağlama yüzey işlemi

Başlangıç yapılandırın

İlk

Onarım düzeltme yapışkanı yapılandırın

Yapıştırın yüzey onarımı ve düzenleme

Yükleme

Karbon fiber daldırma yapışkanı yapılandırın

Tek yönlü karbon fiber levha kesme

Tek yönlü karbon fiber levha yapıştırın

Proje sonuçları

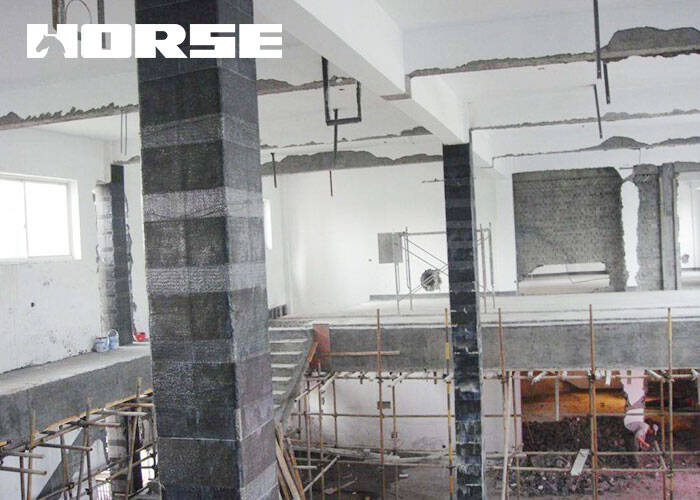

Beton çerçeve sütunu tek yönlü karbon fiber levhala güçlendirildikten sonra, mukavemet tasarım gereksinimlerini karşılayarak geri kazanır ve geliştirilir.
