Project overview

Bu proje Regal Court (B District) kuzey tarafında eğlence şehridir ve üç katta toplam zemin alanı yaklaşık 5000 metrekaredir.Orijinal yapı sütunu, kiriş ve plaka kullanım gereksinimleri için güçlendirilir.Çelik barlar implante etmek için demir yapıştırıcısı kullanmak, orijinal yapı betonuna çelik çubuk dikmek, uzunluk 15d (D çelik barı için reinforcing hattının çapıdır), bitki barlarının özellikleri 10, 12, 16, 22, 25, 28, vb.Orijinal yapı betonu açmak ve kesmekle kesilir.Çelik plaka ve CFRP'nin orijinal yapı kirişi ve çatıdaki onarımı yapısal yük değişimi nedeniyle.

Yapısal güçlendirme malzemeleri

Planting bar yapıştırıcısı (HM-500)Sağlam yapıştırıcı), her türlü güçlendirilmiş bar veKarbon fiber bezi(Çalışkan karbon fiber bezi, birim başına fiber ağırlık 300g/m2,-30 karbon fiber reinfroc3p karbon fiber yapıştırıcısı, 6mm, 4mm kalın çelik plakalar, HM-120 çelik ceket yapıştırıcısı, HM-120 çelik plaka 20 kimyasal telli cıvata ve I20a I-lin.

(Column, kiriş ve plaka retrofitting )

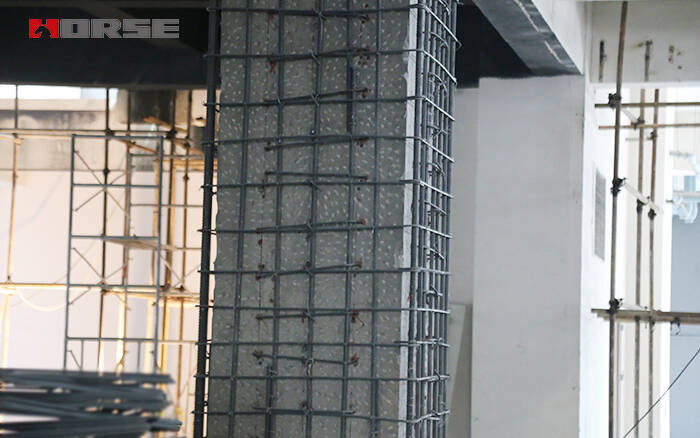

Planting rebar

1.Delik deliği, gerekli olan derinlemesine.Ortam demir büyüklüğüne uygun olmalıdır.

2.Çamaşır deliği hava darbeci ile temizlenmelidir, deliğin dibinden başlayarak.Çamaşır deliği,   ile iyice temizlenmelidir; çelik fırça.fırçadan sonra, tekrar matkap deliğini temizlemek için hava üflemek.

3.İnje  resin demir reçinesi   en alttan başlayarak, yavaş yavaş yavaş arkaya çizilirken, statik mixer.Herhangi bir durumda, havadan kaçınır.Derin delikler için uzatma küvetleri kullanılabilir.

4.Taşı, dolu matkap deliği içine döner bir hareketle çırpın.Bazı yapıştırıcı delikden çıkmalıdır.

5.İronik zaman boyunca demir taşını hareket etme veya yüklenmemelidir.

(Column, kiriş ve plaka retrofitting )

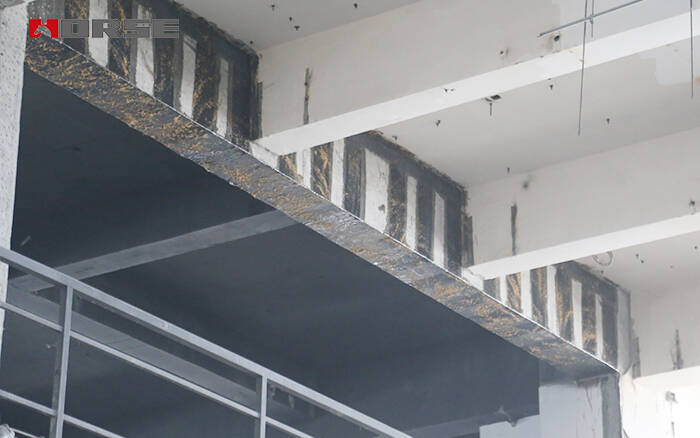

Dış olarak karbon fiber reinfroced polimer Kumaş

1.Beton yüzeyinin tedavisi

2.Primer inşaat
3.İnşaatın Düzeyi

4.Karbon fiber bezinin dibinasyonu

5.Emek ve Korumak

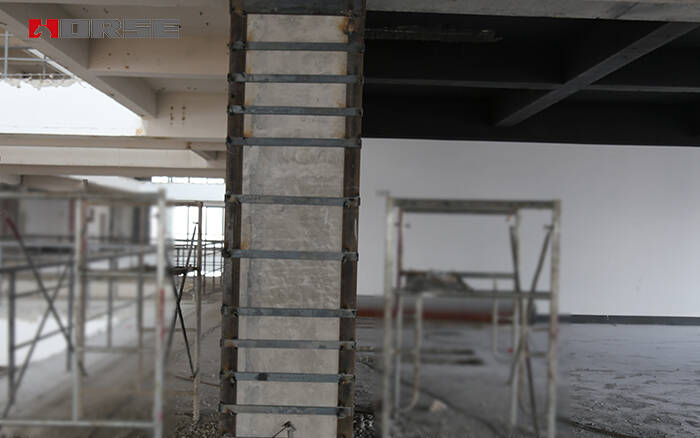

(Column, kiriş ve plaka retrofitting, çelik ceket)

Çelik plaka bağ

1.substrat yüzeyi temiz temiz temiz

2.● Batu out

3.Bağlama

4.plaka yüzey hazırlamaya hazırlanıyor

5.Çelik plakayı yapısal yapıştırıcı ile bağlayın

6.koruma

7.kontrol etnbsp;

8.Koruma kaplama
