Karbon fiber takviyeli polimer (CFRP), beton levhaları ve güverteleri güçlendirmek veya levhaların aşırı eğilmesine ve sarılmasına neden olan tasarım ve inşaat hatalarını düzeltmek için maliyet etkili bir sistemdir.

Karbon fiber güçlendirilmiş polimer (CFRP) levhaları güçlendirmek için avantajlar:

• Lamanın pozitif ve negatif bükme momenti alanındaki kırılma modülüsünü arttırdı

• Kartın sertliğini artırın ve deflasyon kullanım yükünü azaltın

• Çatlak genişliğini azaltın ve dayanıklılığı artırın

• Zemin yüzeyinin küçük bir kısmını CFRP ile kaplamak, tüm zemini güçlendirmek için yeterli olabilir

• Karbon fiber takviyeli plastik kullanımı hava boşluğunu azaltmayacak (örneğin, otoparkta)

• Geleneksel takviye yöntemlerine kıyasla (çatlaklara epoksi reçine enjekte etmek gibi), CFRP daha düşük bir maliyete sahiptir.

CFRP ile levha güçlendirme projesi

Yüksek katlı bir konut binası, yeraltı 2 kat ve yerüstü 18 kat içerir. Üst kısmı, yerde döküm edilmiş kesme duvar yapısını benimser. Üst yapının her katında 5.3 mx8.0 m'lik 3 büyük genişlik zemin levhası vardır, toplam 54 blok, zemin yüksekliği 5.4 m'dir. Dolum duvar taşlama işlemi sırasında, büyük genişliğli zemin levhasının altı ve kesici duvarın çevresindeki levha yüzeyinin çok sayıda çatlak ürettiği, maksimum sapma 52 mm'ye ulaştığı bulundu. Zemin levhası beton dayanıklılık sınıfının orijinal tasarımı C30, levha kalınlığı 130mm ve koruyucu katman kalınlığı 15 mm'dir.

Takviye şeması tasarımı

Konut binasının ana yapısı tamamlandığından ve yenileme geçirildiğinden, inşaat dönemi nispeten sıkıdır, bu nedenle 54 büyük levhanın tümünü çıkarmak ve yeniden dökmek imkansızdır. Ayrıca, inşaat birimi, orijinal yapının net yüksekliğini güçlendirmek için gerektiğinde değiştiremez, bu nedenle zemin aralığını azaltmak için ikincil kirişler ekleme yöntemi güçlendirme için kullanılamaz.

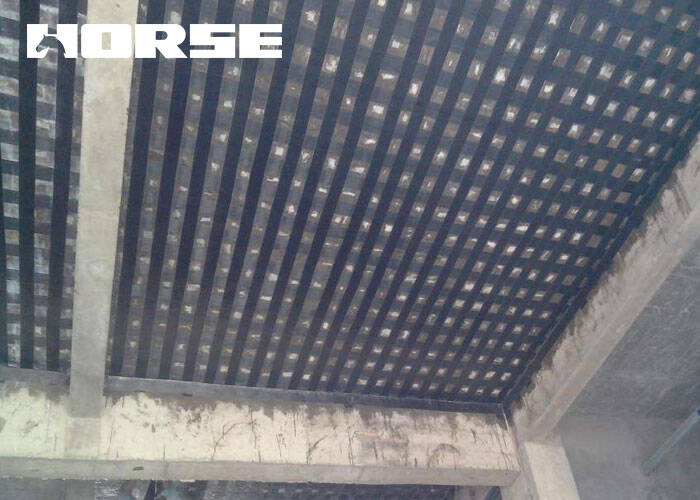

Yukarıda belirtilen sınırlamaları kapsamlı bir şekilde göz önünde bulundurduktan sonra, büyük genişlik zemin levhası aşağıdaki yöntemlerle güçlendirilir. Önce büyük genişlik zemin levhasının duvarını çıkarın. Beton zemin levhasının çatlakları kimyasal haplama ile mühürlenir, beton laminat levha yüzeyine takviye dikildikten sonra dökülür ve tek yönlü karbon fiber kumaş, takviye için levhanın altına yapıştırılır. Bununla birlikte, lamine katmanın dökülmesi nedeniyle, yük daha sonra uygulandıktan sonra zemin levhasının sapması daha da artacak, bu da zemin levhasının sapmasının gereksinimleri karşılayamayan izin verilen sapmasını aşmasına ve takviylemeden önce bazı zemin levhalarının sapmasının gereksinimleri karşılamamasına neden olabilir. Bu nedenle, takviye tedavisinden önce f'den daha büyük akım sapması olan zemin levhası için kaldırma tedavisini gerçekleştirmek gerekir.

Yapısal güçlendirme malzemeleri

200g tek yönlü karbon lif kumaş

karbon fiber yapışqan

çatlak enjeksiyonu

Güçlendirme etkisi

Büyük aralıklı zemin levhasının takviyeleme işlemi, 35 günlük ve 880 işbirliği paylaşılan bir inşaat süresine sahiptir. Takviyelendirme işlemi tamamlandıktan sonra, inşaat ünitesi rasgele 2 takviyelendirilmiş zemin levhasını inceledi, yerinde yığın yükleme testleri gerçekleştirdi ve sapmalarını ve çatlaklarını gözlemledi. Eğilim gözlemi sonuçlarının hepsi 2 mm'den az ve hiçbir çatlak bulunmadı. Şimdiye kadar, karbon fiber takviyeli zemin levhası bir yıldan fazla süredir normal kullanımdadır ve sapma ve çatlakların anormallik olmadığı gözlemlenir, bu da takviye önlemlerinin güvenilir olduğunu kanıtlar.
